温湿度看板(第二代)

产品型号:RS-KB-(1/2/6)-*-(空/A)

温湿度看板,使用进口高精度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用铝合金边框,高品质亚克力面板,外观美观大方。采用21.7寸的面板,红光高亮数码管,白天黑夜乃至强光下都可清晰显示。
产品详情

产品概述

温湿度看板,使用进口高精度传感器,确保产品优异的可靠性、高精度和互换性。本产品采用铝合金边框,高品质亚克力面板,外观美观大方。采用21.7寸的面板,红光高亮数码管,白天黑夜乃至强光下都可清晰显示。产品静态显示数值以及时间,防止录像图像闪烁。产品内置蜂鸣器,超限后可进行报警。本产品还具有万年历显示选型,可显示年月日星期时分,且断电后时间自动运行。产品可选壁挂,悬挂安装,可适用于多种现场环境安装。在审讯室、谈话室、实验室、建筑工地、工厂车间、仓库、机房监控系统、污水处理、医疗卫生监控、智能家居等领域广泛应用。

功能特点

采用进口传感器,温度精度可达±0.4℃,湿度精度可达±2%RH,性能稳定可靠。

采用大尺寸面板,红光高亮数码管,白天黑夜乃至强光下都可清晰显示。

边框采用高硬铝合金,牢固可靠。

产品采用485通信接口,标准 ModBus-RTU 通信协议,通信地址及波特率可设置,最远通信距离 2000米。

10-30V 直流宽电压供电。

可进行报警的上下限值及回差值设置。

静态显示温湿度以及时间,防止录像图像闪烁。

超限可通过产品内置蜂鸣器报警,也可同时通过声光报警器(选配)报警。

设备可通过遥控器快速修改数值,方便快捷。

主要技术参数

直流供电(默认)

DC 10-30V

最大功耗

0.8W

A准精度

湿度

±2%RH(60%RH,25℃)

温度

±0.4℃(25℃)

B准精度

(默认)

湿度

±3%RH(60%RH,25℃)

温度

±0.5℃(25℃)

变送器电路工作温度

-20℃~+60℃,0%RH~95%RH 非结露

探头工作温度

-40℃~+120℃  默认:-40℃~+80℃

探头工作湿度

0%RH-100%RH

温度显示分辨率

0.1℃

湿度显示分辨率

0.1%RH

温湿度刷新时间

1s

长期稳定性

湿度

≤1%RH/y

温度

≤0.1℃/y

响应时间

湿度

≤8s(1m/s风速)

温度

≤25s(1m/s风速)

输出信号

RS485(ModBus协议)

时间误差

≤5min(运行一年)

安装方式

壁挂或悬挂

产品选型

RS-
公司代号

KB-
看板

1-
温湿度
2-
万年历温湿度
3-
单要素+温湿度三合一
4-
单要素
5-
多要素
6-
时间温湿度

空-
不带输出
N01-
485输出

4-
外置探头
5-
外延探头

\
A声光报警器

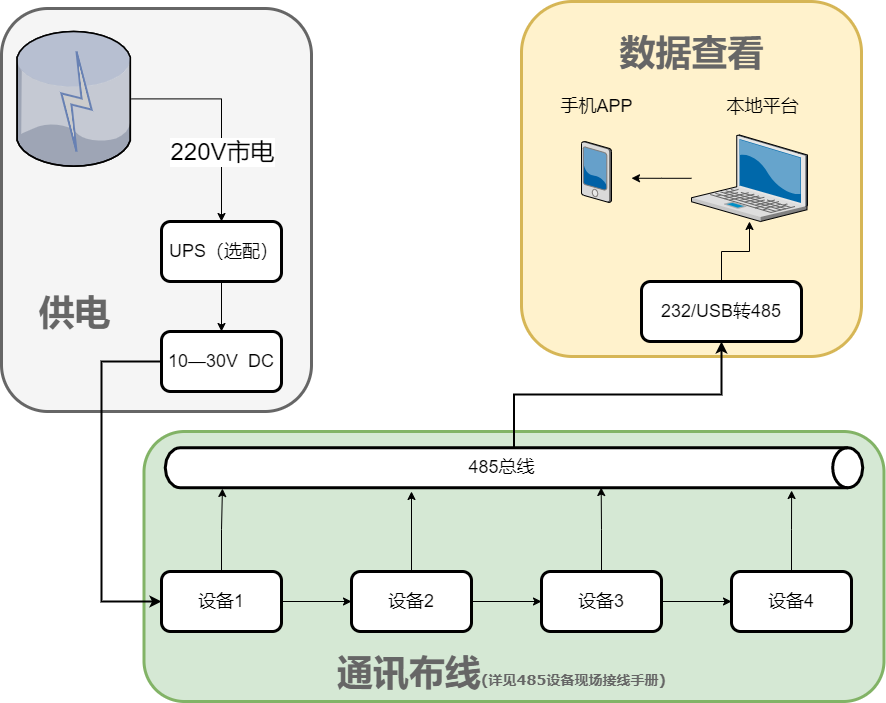

系统框架图

温湿度看板(第二代)系统框架图

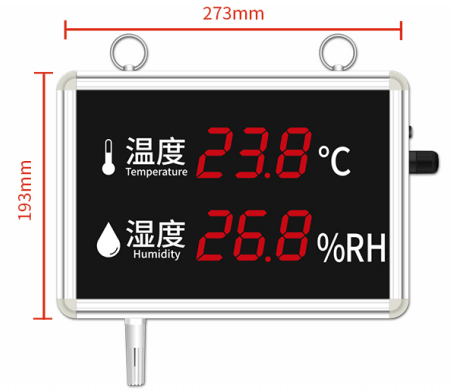

尺寸说明


安装说明

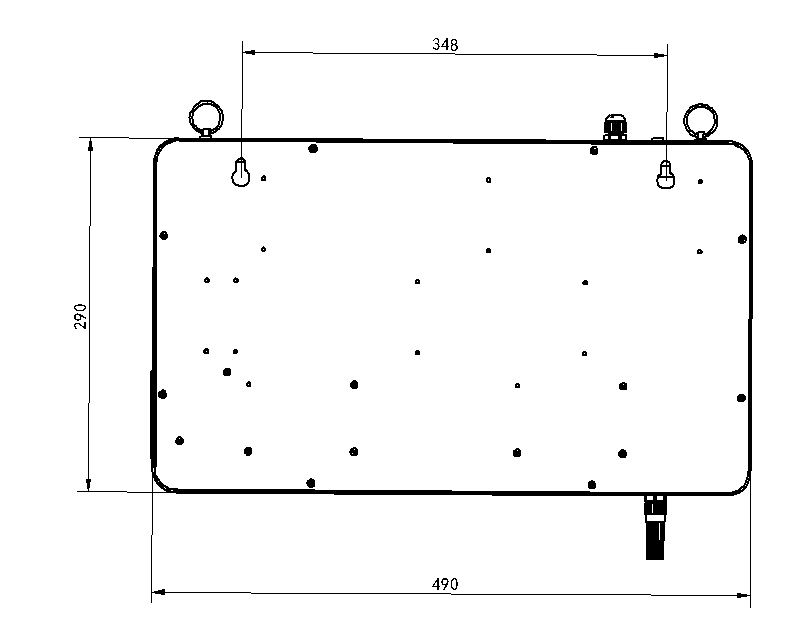

可悬挂或者壁挂安装,安装孔尺寸如下 (单位:mm):

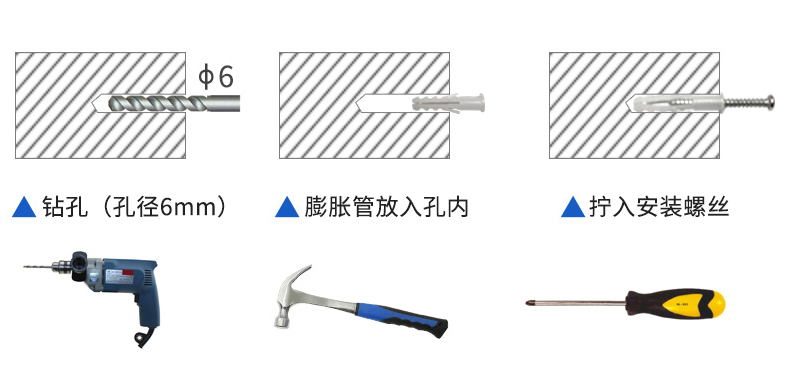

若选用葫芦孔安装,需先在墙体或其它固定平面打孔,然后安装膨胀塞和螺丝,最后将温湿度看板挂到螺丝处即可。



接口说明

485 信号线接线时注意 A/B 两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

通信(上侧出线)

红色

485-A

黑色

485-B
