专利技术解决百叶盒防水问题

一、专利技术背景

随着社会经济的快速发展,城市规模的不断扩大,人类生产、生活活动的加剧,工矿企业废气、机动车尾气排放的增加,造成了大气环境持续恶化。目前官方仅通过在全国重点城市设置大气环境自动监测点位来实时获取相应的区域污染物浓度及其变化趋势,分析其在大气环流作用下对该地区空气质量的影响。显然这远不能满足环保部门及相关机构对大气污染物时空分布及其变化规律的研究分析。

大气环境自动监测点位主要监测的项目包括二氧化硫、氮氧化物、臭氧、浮沉、PM2.5等多要素。目前,其监测要求对环境的半开放空间较高,现有的大气监测传感器通常都是安装在百叶盒中,以满足半开放的要求。但实际使用时由于雨雪、强风等特殊天气,会使雨水尘土等进入百叶盒内,造成传感器电路板出现故障。


二、专利内容

建大仁科为克服上述现有技术的不足,提供了一种大气环境监测用百叶盒,此款百叶盒设有一个专门安装传感器电流板的腔室,能够有效减少或者避免雨雪、灰尘对电路板元器件的侵蚀,提高设备的使用寿命和可靠性。


腔室具体在哪个位置呢?

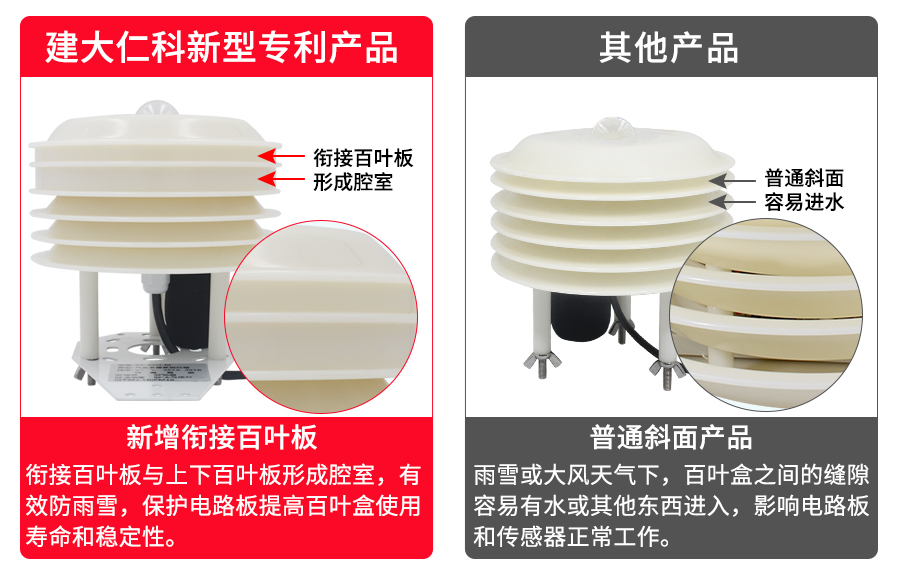

此款百叶盒包括顶百叶板以及多个上下层叠安装的子百叶板,子百叶板中间设有供气流穿过的孔,在顶百叶板和最上端子百叶板之间设有衔接百叶板,衔接百叶板中间设有孔,衔接百叶板的上下表面设有环形的封板,封板上、下延伸并分别与顶百叶板下表面和最上端的子百叶板的上表面接触,顶百叶板、封板、最上端的子百叶板构成一用于安装传感器电路板的腔室。具体可看下图:


三、专利意义

实用新型的百叶盒增加了衔接百叶板,衔接百叶板上设置封板,从而使顶百叶板、封板、最上端的子百叶板构成一用于安装传感器电路板的现对密闭的腔室,能够有效防止雨雪通过子百叶板之间的缝隙进入百叶盒内,对电路板造成侵蚀,提高了整体百叶盒检测装置的使用寿命和稳定性。

四、百叶盒相关介绍

优势特点:

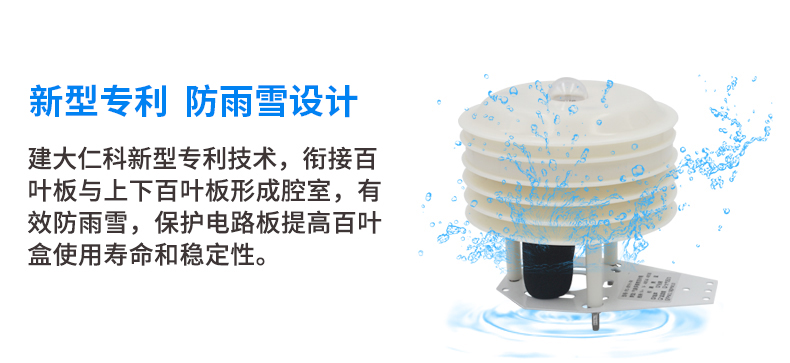

1、采用建大仁科新型专利技术,外观增加衔接百叶板,防雨雪、强风等恶劣天气对内部电路板和传感器造成损害,影响测量数据。更有关键部件采用进口器件,稳定可靠;具有测量范围宽、线形度好、防水性能好、使用方便、便于安装、传输距离远等特点。

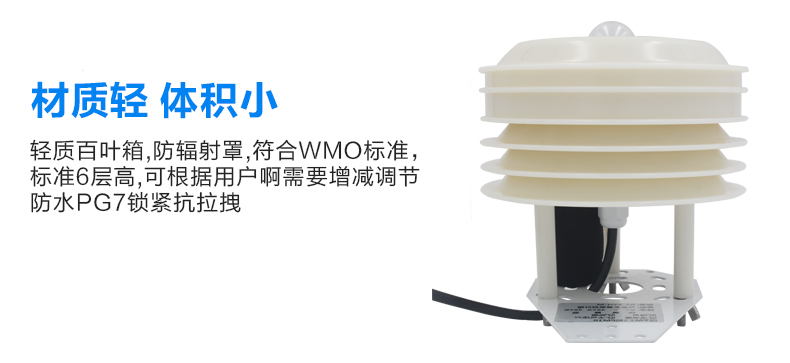

2、建大仁科气象百叶盒体积小、重量轻,使用寿命长;采用高灵敏度的探头,信号稳定,精度高;

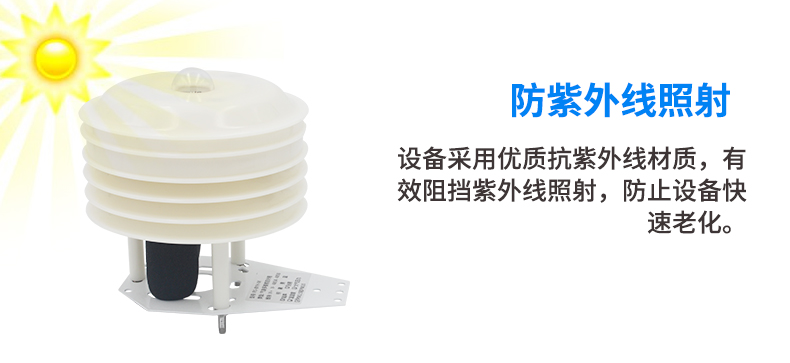

3、百叶盒外部采用优质抗紫外线材质,能够有效阻挡紫外线照射,防止设备快速老化。


4、百叶盒可集噪声采集、PM2.5 和 PM10、温湿度、大气压力、光照于一体,安装在百叶盒内,也可根据客户要求安装所需参数。


5、设备采用标准 ModBus-RTU 通信协议,RS485信号输出,通信距离最大可达 2000 米(实测)。

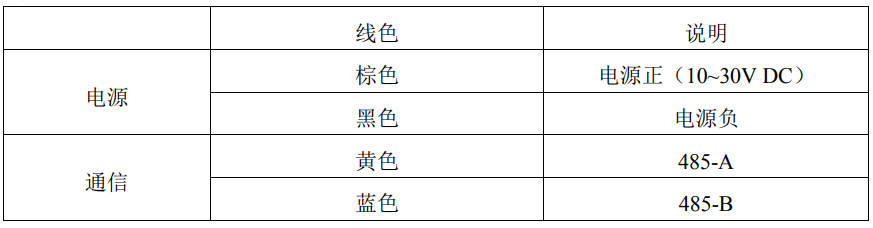

(485接线说明)

6、建大仁科新型专利气象百叶盒广泛适用于需要测量环境温湿度、噪声、空气质量、大气压力、光照等各种场合。
