工业壁挂大气压力变送器
产品型号：RS-QY-*-2D-LCD
工业壁挂大气压力变送器选用进口高精度测量单元，设备内置高精度温度补偿，稳定性高，漂移小，可重复性高；选用壁挂式外壳可轻松固定于墙体。适用于海拔高度计、农业大棚、档案馆等需要大气压力监测的场所。
产品详情
产品概述
工业壁挂大气压力变送器选用进口高精度测量单元，设备内置高精度温度补偿，稳定 性高，漂移小，可重复性高；选用壁挂式外壳可轻松固定于墙体。适用于海拔高度计、农业大棚、档案馆等需要大气压力监测的场所。
功能特点
宽范围0-120kPa气压量程，可应用于各种海拔高度。
LCD液晶屏显示。
10-30V宽直流电压供电。
壁挂或导轨安装。
主要技术参数
485型：
| 直流供电（默认） | 10~30V DC | |
| 精度 | ±0.15kPa@25℃ 101kPa | |
| 变送器电路工作温度 | -40℃~+60℃，0%RH~95%RH（非结露） | |
| 测量介质 | 空气 | |
| 气压量程 | 0~120kPa | |
| 长期稳定性 | 气压 | -0.1kPa/年 |
| 响应时间 | ≤2s | |
| 输出信号 | 485通讯（ModBus）协议 | |
| 参数配置 | 软件配置 | |
| 功耗 | ≤0.5W | |
模拟量型：
| 直流供电（默认） | 10~30V DC | |
| 最大功耗 | 电流输出 | 1.2W |
| 电压输出 | 1.2W | |
| 精度 | 气压 | ±0.15kPa@25℃ 101kPa |
| 变送器电路工作温度 | -40℃~+60℃，0%RH~95%RH（非结露） | |
| 测量范围 | 气压 | 0~120kPa（默认） |
| 长期稳定性 | 气压 | -0.1kPa/年 |
| 响应时间 | ≤2s | |
| 输出信号 | 电流输出 | 4~20mA |
| 电压输出 | 0~5V/0~10V | |
| 负载能力 | 电压输出 | 输出电阻≤250Ω |
| 电流输出 | ≤600Ω | |
WiFi型：
| 直流供电（默认） | 10~30V DC |
| 精度 | ±0.15kPa@25℃ 101kPa |
| 变送器电路工作温度 | -40℃~+60℃，0%RH~95%RH（非结露） |
| 测量介质 | 空气 |
| 气压量程 | 0~120kPa |
| 长期稳定性 | -0.1kPa/年 |
| 响应时间 | ≤2s |
| 数据上传时间 | 默认 10s/次，1s~65535s 可设 |
| 数据采集时间 | 2s/次 |
| WIFI 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
产品选型
| RS- | 公司代号 | ||||
| QY- | 大气压力变送器 | ||||
| N01- | 485（ModBus协议）输出 | ||||
| I20- | 4~20mA电流输出 | ||||
| V05- | 0~5V电压输出 | ||||
| V10- | 0~10V电压输出 | ||||
| WIFI- | WIFI方式上传 | ||||
| 2D- | 工业壁挂壳 | ||||
| LCD | LCD显示 | ||||

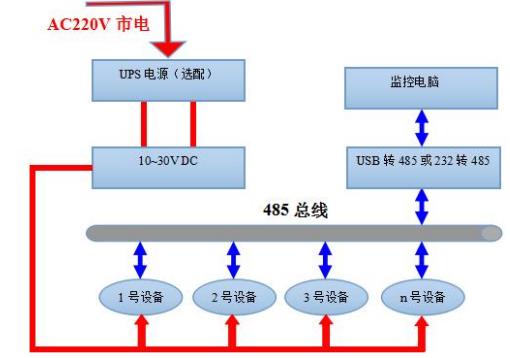

系统框架图

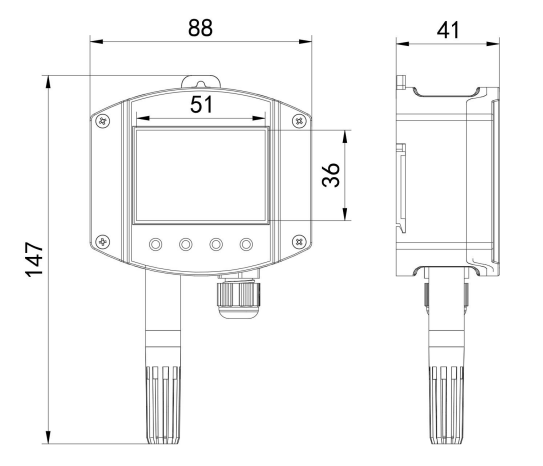

尺寸说明
单位：mm

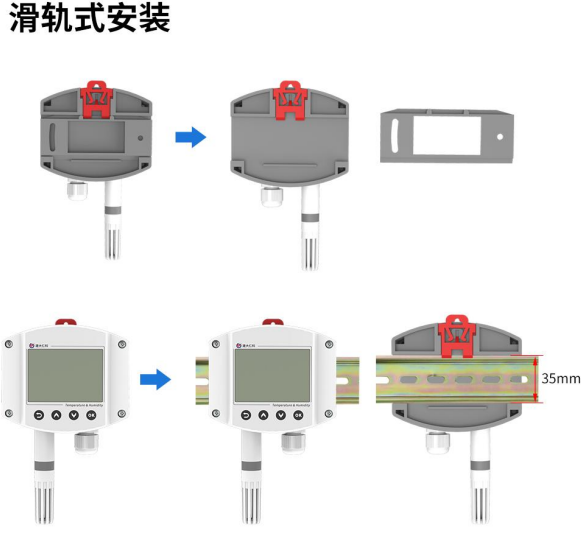

安装说明

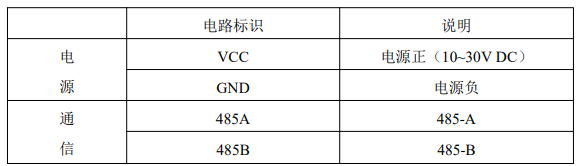

接口说明
