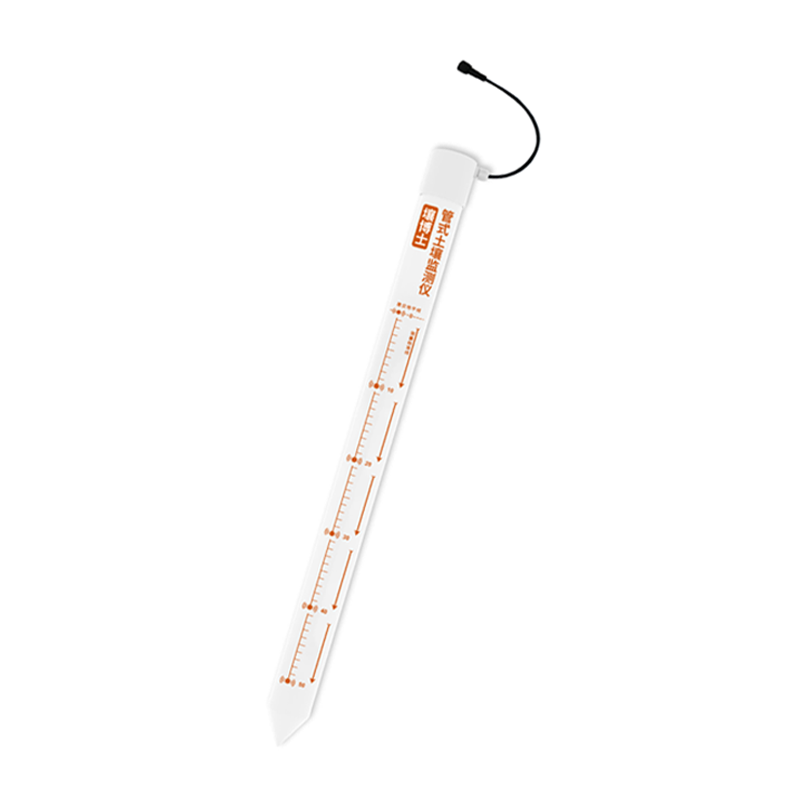

管式土壤墒情监测仪

产品型号:RS-*W*S-*-TR-3

管式土壤墒情监测仪能够针对不同层次的土壤水分含量以及温度状态进行动态观测,此检测仪最低检测3层土或最高可检测5层的土壤温湿度状态,可快速、全面的了解集土壤墒情信息。
产品详情

产品概述

土壤墒情监测仪是一款以介电常数原理为基础的传感器。能够针对不同层次的土壤水分含量以及温度状态进行动态观测,此检测仪最低可检测3层土壤温湿度状态,最高可检测5层土壤温湿度状态,带有倾角设备可以监测土壤的倾斜角度来确定土壤及设备状态。另有高级版管式土壤墒情监测仪,采用灌封制作,可完全防水。

通过该产品可快速、全面的了解集土壤墒情信息,科学地制定抗旱调度方案,为正确指挥抗旱救灾提供决策支持,最大限度地减轻灾害损失。

产品外壳采用PVC塑料管,可良好的穿透近1GHz的高频探测波,不会受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,并起到对电路进行良好的保护作用。产品采用的倾角传感器测量角度精确、稳定。

485型产品采用标准的ModBus-RTU485通信,最远可通信2000米,支持二次开发。

4G型产品默认采用内置电池和按键开关,可供户外作业一周时间,可外接电源进行电池充电或者采用太阳能板进行充电。也可选择无内置电池和按键开关款,无电时设备关机,来电时设备自动运行,搭配自带蓄电池的太阳能板使用,良好的解决户外长期作业的情况。另有高级版管式墒情监测仪,采用灌封制作,可完全防水。

产品适用于需检测土壤墒情与旱情信息,或需要实时检测气象、水雨情、墒情、农情、水利工程蓄水引水等场所。

功能特点

产品外壳采用 PVC 塑料管,内部发射近 1GHz 的高频探测波,可以穿透塑料管,有效感知土壤环境。

可选择内置倾角传感器实时监测土壤及设备状态。

高级版管式土壤墒情监测仪灌封制作,可完全防水。

不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。

传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。

支持 10-30V 宽电压充电。

主要技术参数

485型:

工作温度-40℃-80℃
测量范围土壤湿度0~100%
土壤温度-15℃~35℃
土壤电导率0-20000μS/cm
倾角-90°~90°
测量精度土壤湿度±5%(@50%,25℃)
土壤温度±0.5℃(25℃)
土壤电导率0-10000μS/cm范围内为±3%FS;10000-20000μS/cm范围内为±5%FS
(棕壤,60%RH,25℃)
倾角(典型精度)X、Y轴静态精度±0.1°,动态精度±0.5°
Z轴静态精度±0.5°,动态存在积分误差
温度漂移(倾角)±(0.5°~1°),(-40°C ~ +60°C )
测点间距10cm
供电方式10-30V宽直流供电
外壳使用材料PVC塑料管
防护等级地面以下部分IP68
输出信号RS485(ModBus协议)
功耗三层0.7W
五层0.96W
响应时间≤60s

蜂窝网络型:

工作温度-40℃-80℃
测量范围土壤湿度0~100%
土壤温度-15℃~35℃
土壤电导率0-20000μS/cm
倾角-90°~90°
测量精度土壤湿度±5%(@50%,25℃)
土壤温度±0.5℃(25℃)
土壤电导率0-10000μS/cm范围内为±3%FS;10000-20000μS/cm范围内为±5%FS
(棕壤,60%RH,25℃)
倾角(典型精度)X、Y轴静态精度±0.1°,动态精度±0.5°
Z轴静态精度±0.5°,动态存在积分误差
温度漂移(倾角)±(0.5°~1°),(-40°C ~ +60°C )
测点间距10cm
供电方式电池供电/电源供电/太阳能供电
电池使用时长可户外作业一周时间
外壳使用材料PVC塑料管
防护等级地面以下部分IP68
输出信号GPRS/GSM,中国移动或中国联通的手机网络
4G中国移动或中国联通或中国电信的手机网络
功耗三层(5min传1次数据平均功耗)0.15W
五层(5min传1次数据平均功耗)0.18W
上传平台默认上传我司通用云平台
上传数据间隔外接电源供电:1min;电池供电5min

产品选型

RS-
公司代号

3S-
检测3层土壤湿度
4S-
检测4层土壤湿度
5S-
检测5层土壤湿度
3W3S-
检测3层土壤温湿度
4W4S-
检测4层土壤温湿度
5W5S-
检测5层土壤温湿度
EC3S-
检测1层电导率和3层土壤湿度
EC4S-
检测1层电导率和4层土壤湿度
EC5S-
检测1层电导率和5层土壤湿度
EC3W3S-
检测1层电导率和3层土壤温湿度
EC4W4S-
检测1层电导率和4层土壤温湿度
EC5W5S-
检测1层电导率和5层土壤温湿度
Q3S-
检测3层土壤湿度及倾角
Q4S-
检测4层土壤湿度及倾角
Q5S-
检测5层土壤湿度及倾角
Q3W3S-
检测3层土壤温湿度及倾角
Q4W4S-
检测4层土壤温湿度及倾角
Q5W5S-
检测5层土壤温湿度及倾角

N01-
标准ModBus-RTU485通信
4G-
4G模式上传数据
4G-L-
4G模式上传数据,无内置电池和按键开关

空-
无GPS定位
GPS-
带GPS定位功能

TR-6高级版管式土壤墒情监测仪

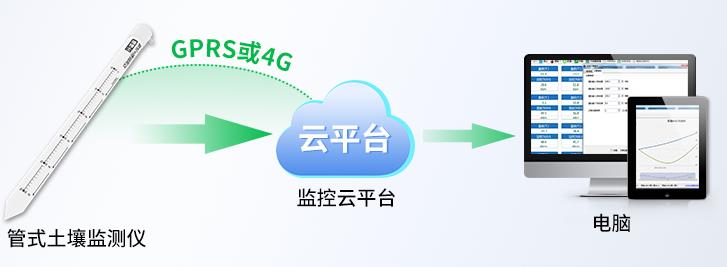

系统框架图

管式土壤墒情监测仪系统框架图

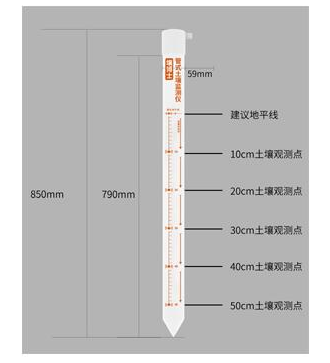

尺寸说明


安装说明

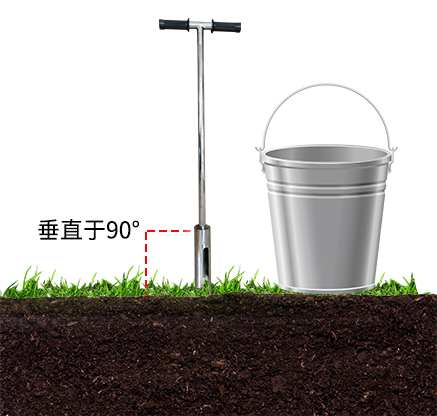

第一步:使用土钻在合适的位置打孔

1.将土钻竖直于地面,双手紧握手柄顺时针下压慢速转动。(注意:不要太用力,务必慢速多转几圈,防止钻头跑偏至孔洞打歪)

2. 将取土钻从孔洞中取出,放入桶中将土钻中的土收集到桶中用以下一步和泥浆。(注意:因为第一钻土因为杂质过多故不做收集)

3. 反复持续上述打孔、取土,并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底),以测试孔洞的深度是否合适;若有卡顿,则使用土钻修正,保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平,打孔完成。

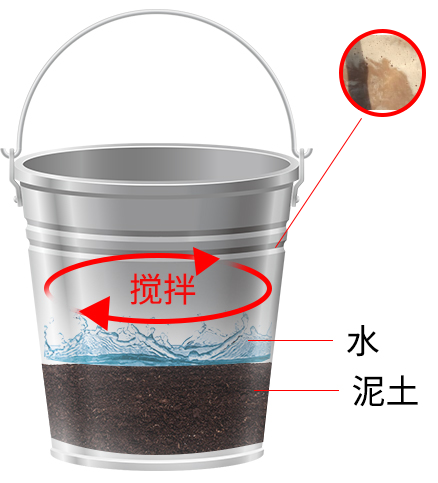

第二步:制作泥浆

1.挑出土钻取出的土壤中的杂质,石子、草根、不容易溶解的土块等。将土壤搓细,以便和泥浆。

2.倒入适量水,充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成。


第三步:灌浆安装

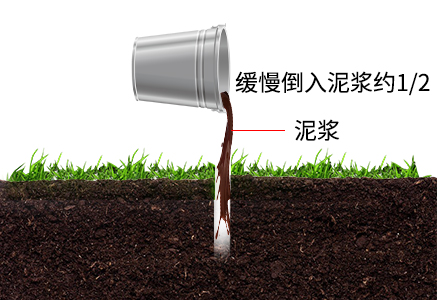

1. 将泥浆缓慢倒入孔洞,大概到孔洞1/2的位置;可根据实际情况酌情增减。

2. 将传感器慢慢放入孔洞中,向一个方向慢慢转动并下压,速度过快可能会导致气泡不能被完全排出。(注意:再转动下压的过程中不可以上拔传感器,防止气体再次吸入孔中)

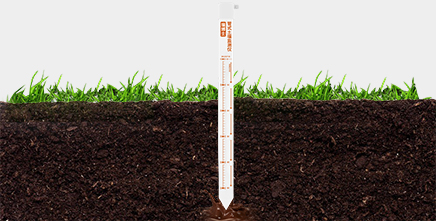

3.当传感器安装到正确的深度后,设备周围会溢出一些泥浆,灌浆完成; 此时传感器安装深度与洞口齐平。(注意:将传感器周围3cm以外多余的泥浆清除,防止结块影响水分下渗)


第四步:安装完成

将设备接好电源线和485通信线上电后,设备会发出一声滴的声音后即设备开机,即可正常工作。建议在泥浆恢复正常状态后再进行正常工作。

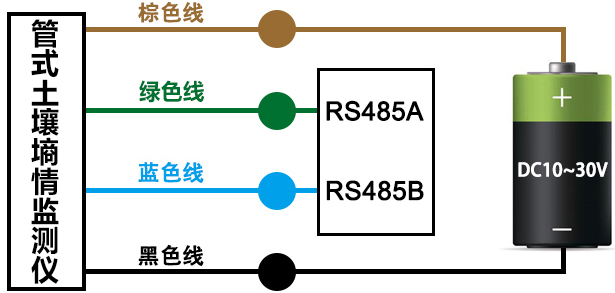

接口说明



线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
