关于风速传感器的电路知识

在提倡环保的现代社会中,人们更多是利用自然能源,例如太阳能,风能等,但在利用风能的时候也需要一种仪器来控制它,所以风速传感器就产生了,这是用来测量风速的一种仪器。对于这种传感器,可能有些人对它的工作原理会有所陌生,对其电路也是毫无头绪。所以我们有必要来学习下有关风速传感器的电路,从它的电路来充分理解风速传感器。

一:风速—频率变换器

风速—频率变换器是该风速传感器的核心部分,主要由槽型光电开关管和随风杯一起旋转的均匀开孔圆盘组成。

设风杯中心点的中心速度为v’,转轴中心至风杯中心距离为R,风杯每秒旋转n圈,

则v’=2πR*n

设风速为k,令k=v/v’,k为风速转换系数,该系数可通过风洞实验求出,

则:v=k*v’=k*2πr*n

设隔光圆盘均匀开孔槽数为a,则在槽型光电开关管被施加正常电压后,每当开孔圆盘从光电开关管中间转动一周时,将产生a十脉冲故风速—频率变换电路输出脉冲的频率为:f=a*n=a/(2πk*R)*v

显然输出脉冲频率正比于风速信号。在实际应用中,一般取值为几十,可通过调整转轴与风杯中心的距离来提高“风速—频率变换器”的灵敏度。

二:频率—电压变换电路

风速传感器的功能是将风速信号转换为电压信号输出。所以由光电开关管输出的脉冲信号必须再经过F/V变换器转换成为电压信号。LM2907是专用F/V变换集成电路,具有精度高,成本低等特点,只需外接少量的元件,便可实现高精度F/V变换,输出电压V1与输入脉冲频率的关系为:Vo=K*Vcc*R2*C2*f

若在F/V变换器的输出端再加入一块A/D变换器及显示电路,便于构成风速表。此电路稍加改进后也可作自动调速系统中的转速传感器,其性能可超过测速发电机。

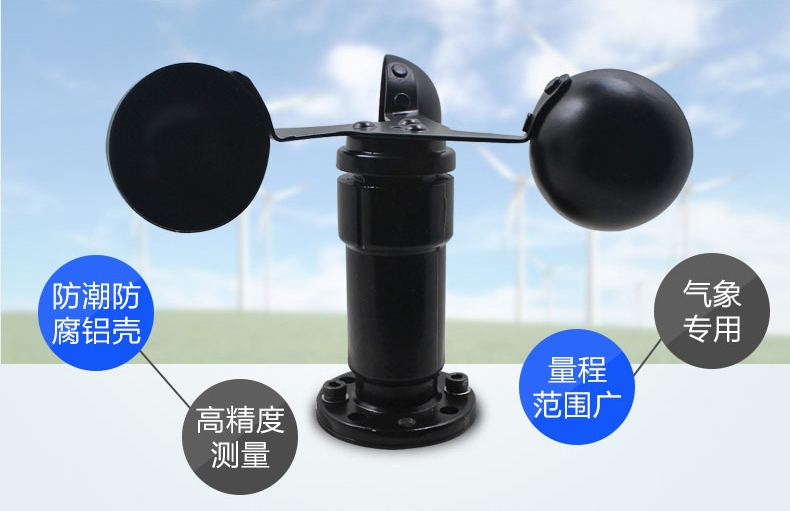

建大仁科风速传感器RS-FS-N01,外形小巧轻便,便于携带和组装,三杯设计理念可以有效获得风速信息,壳体采用优质铝合金型材,外部进行电镀喷塑处理,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用无锈琢现象,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。


风速传感器的电路看似复杂,其实也是很好理解的,通过风速传感器的电路可以让我们充分了解到它的工作原理,知道它是如何来测量风速的,更好的使用风速传感器,使它发挥更大的作用。
