虫情测报仪（R7款）
产品型号：KH-CQ-R7
虫情测报仪是我公司研发的新一代符合GB-T24689.1-2009标准的图像式虫情测报工具。采用5.5kV高压电网对虫体进行击杀，致死率不低于98%。
相关产品
虫情测报仪（R6款）
风吸式杀虫灯（升级款）
害虫远程监测站
苗情监测站
固定式孢子捕捉仪
虫情测报仪（R5款）
虫情测报仪（R4款）
虫情测报仪（R2款）
虫情测报仪（R1款）
高空测报灯
便携式全自动孢子捕捉分析仪
全自动孢子捕捉分析仪
产品详情
产品概述
虫情测报仪是我公司研发的新一代符合GB-T24689.1-2009标准的图像式虫情测报工具。 利用现代光，电，数控等技术，实现了害虫诱捕虫体高压电网杀虫，整灯自动运行等功能。 在无人监管的情况下，可自动完成诱虫，杀虫，拍照，收集，排水等系统作业，然后利用无 线传输技术、物联网技术并实时将环境气象和虫害情况上传到指定农业云平台，对虫害的发 生与发展进行分析和预测，为现代农业提供服务，满足虫情预测预报及标本采集的需要。
可广泛使用于农业、林业、牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、 检疫等领域。
功能特点
采用5.5kV高压电网对虫体进行击杀，致死率不低于98%。
雨虫分离技术，自动将雨水与昆虫分离。
光控技术，晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态。
500万像素高清摄像头，可清晰分辨每一个虫体。
引虫灯、虫雨仓、摄像头等可远程手动控制。
主要技术参数
| 供电电压 | 220V AC或太阳能供电 |
| 功耗 | 待机≤25W 整灯功率≤200W |
| 通信方式 | 4G上传 |
| 网口上传 | |
| 工作环境 | 0~60℃ |
| 0~85%（相对湿度）、无凝结 | |
| 诱虫光源 | 20W紫光灯管（主波长365nm） |
| 电网电压 | 5.5kV |
| 灯管启动时间 | ≤5s |
| 绝缘电阻 | ≥2.5MΩ（漏电保护） |
| 工作方式 | 晚上自动开机检测，白天自动关灯待机，夜间工作状态下，不受瞬间强光改变工作状态 |
| 摄像头像素 | 500万像素 |
| 设备尺寸 | 717*727*1565.7mm |
产品选型
| KH- | 公司代号 | ||||||
| CQ- | 虫情测报仪 | ||||||
| R7 | R7款 | ||||||
| 4G- | 4G上传 | ||||||
| ETH- | 网口上传 | ||||||
| 5- | 500万像素 | ||||||
| AC- | 市电供电接口 | ||||||
| T- | 太阳能供电接口 | ||||||
| B1 | 带B1款百叶窗 | ||||||
| 空 | 不带百叶窗 | ||||||

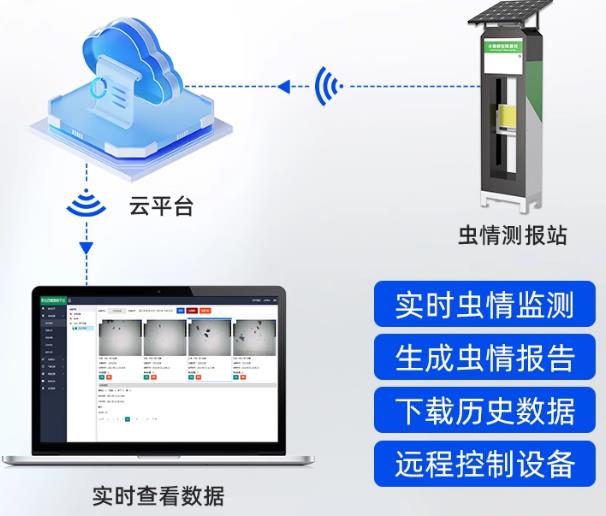

系统框架图

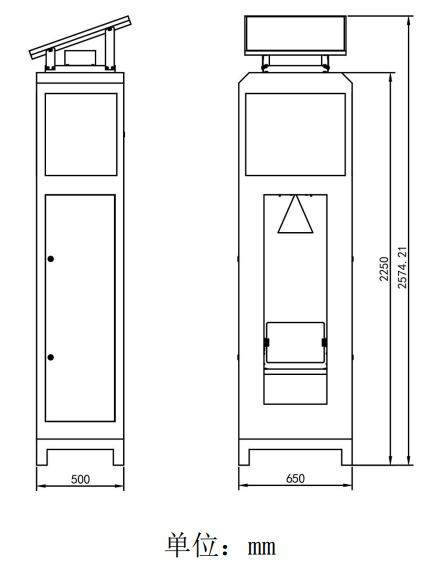

尺寸说明
安装说明
（1）选择好虫情检测柜体安装位置，尽可能提前预制平坦硬质水泥高台，再根据底座 固定尺寸进行打孔。
（2）使用配件里的膨胀螺丝装到打好 8 个孔位中。
（3）将设备支撑柱下面的四角抬高焊脚的 8 个膨胀螺丝孔位对应好，用扳手拧紧固定， 即可。
、
接口说明
