工业壁挂二氧化碳温湿度变送器

产品型号:RS-CO2*-N01-2D

工业壁挂二氧化碳温湿度变送器采用新型红外检定技术进行二氧化碳浓度测量,反应迅速灵敏。
产品详情

产品概述

该变送器采用新型红外检定技术进行二氧化碳浓度测量,反应迅速灵敏,避免了传统电化学传感器的寿命及长时间漂移问题,广泛适用于农业大棚,花卉培养、食用菌种植等需要二氧化碳及温湿度监测的场合。

功能特点

新型红外检定技术进行二氧化碳浓度测量,准确度高,漂移小,寿命长。

测量范围宽,默认0-5000ppm(默认),自带温度补偿,受温度影响小。

产品采用壁挂式防水壳,安装方便,防护等级高。

产品安装拆卸方便,适合需要频繁拆卸使用的场合。

主要技术参数

485型:

项目参数
功耗0.3W(24V DC)
量程0~5000ppm(默认)0-10000ppm(可选)
稳定性< 5%F·S 或 每年<读数的10%
工作环境-10~+50℃、0-95%RH(非结露)
预热时间2min(可用)、10min(最大精度)
供电10-30V DC
精度±(50ppm+ 3%F·S) (25℃)@400-5000ppm
响应时间< 30 s (扩散)
通讯485
最长通讯距离2000m

模拟量型:

项目参数
功耗1W(24V DC)
量程0~5000ppm(默认)0-10000ppm(可选)
稳定性< 5%F·S 或 每年<读数的10%
工作环境-10~+50℃、0-95%RH(非结露)
预热时间2min(可用)、10min(最大精度)
供电10-30V DC
精度±(50ppm+ 3%F·S) (25℃)@400-5000ppm
响应时间< 30 s (扩散)
通讯4~20mA、0~5V、0~10V
负载能力电压输出输出电阻≤250Ω
电流输出≤600Ω

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。

产品选型

RS-
公司代号

CO2-
CO2变送器
CO2WS-
CO2温湿度变送器

N01-
RS485(ModBus协议)
I20-
4~20mA电流输出
V05-
0~5V电压输出
V10-
0~10V电压输出

2D工业壁挂壳体
2DY壁挂王字壳二氧化碳传感器外延型

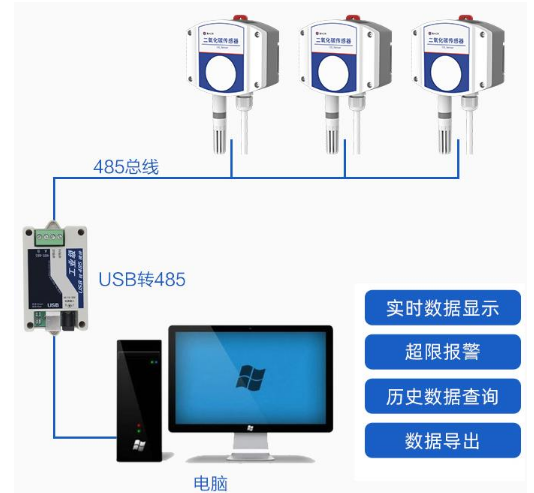

系统框架图

工业壁挂二氧化碳温湿度变送器系统框架图

尺寸说明

image.png单位:mm

安装说明

壁挂式安装

变送器背部配有滑轨安装板,先将安装板取下。配件中有两个膨胀塞和两个自攻螺丝。先在墙面打出两个直径5mm深度≥30mm的孔(开孔间距为70mm)。插入膨胀塞后用自攻螺丝将滑轨安装板固定在墙面,最后滑入变送器即可。


滑轨式安装

变送器背部配有滑轨安装板,先将安装板取下。变送器可直接滑入标准35导轨中。


接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
