高压组合电器配电室六氟化硫环境监测系统

在现代电力系统中,高压组合电器配电室扮演着电能转换与分配的核心角色,确保电能能够安全、稳定地输送到千家万户。在这一环节中,六氟化硫作为一种至关重要的介质材料,发挥着关键作用。

在高压组合电器配电室中,设备往往需要在高电压、大电流的环境下运行。传统的绝缘材料,如:空气和油,在如此高压的环境下往往难以满足要求,存在绝缘击穿和电弧产生的风险,而六氟化硫凭借卓越的绝缘性能、强大的灭弧能力、不易与其他物质发生反应以及性质稳定的特点,在高压电器领域中得到了广泛应用,特别是在高压断路器中,为其稳定运行提供了坚实的保障。

然而,万事有利有弊。虽然合理利用六氟化硫可以使其为人们服务,保障高压电器使用过程的安全,但若稍有不慎,就会对人们和环境的安全构成威胁。

六氟化硫的危害

① 六氟化硫在常温下性能稳定,无色、无味、无臭、无毒且不可燃,但在电弧作用下六氟化硫容易分解成四氟化硫、一氟化硫、硫酰氟、氟化氢等强腐蚀性和毒性气体。

② 六氟化硫气体密度约为空气的5倍,是一种典型的窒息剂,吸入80%六氟化硫+20%氧气的混合气体几分钟后,人体会出现四肢麻木,甚至窒息死亡。

③ 六氟化硫会对大气臭氧层产生破坏作用,导致温室效应加剧,影响气候变化。

为此,国家对该行业也提出了严格的标准要求:

● DL-T-1987-2019《六氟化硫气体泄漏在线监测报警装置技术条件》

● JB-T 10893-2008《高压组合电器配电室六氟化硫环境监测系统》

● GB/T8905-1996 《六氟化硫气体电气设备中气体管理和检测导则》

● DL408-1991 《电业安全工作规程》(发电厂和变电所电气部分)以及《国家电网公司十八项电网重大反事故措施》

文件中特别规定:

装有六氟化硫设备的配电装置室必须保证六氟化硫气体浓度小于1000ppm,空气中氧含量应大于18%,除须装设强力通风装置外,必须安装能报警的氧量仪和六氟化硫气体浓度检测报警仪等。

气体报警控制主机放在门口位置,实时显示配电室内六氟化硫及氧气浓度,当SF6高于设定值或氧气浓度低于设定值时报警主机触发报警,启动声光报警,并联动风机等排风系统。

高压组合电器配电室六氟化硫环境监测系统

为满足市场需求,保护生态环境及人民安全,山东仁科依据国标要求推出了——高压组合电器配电室六氟化硫环境监测系统。

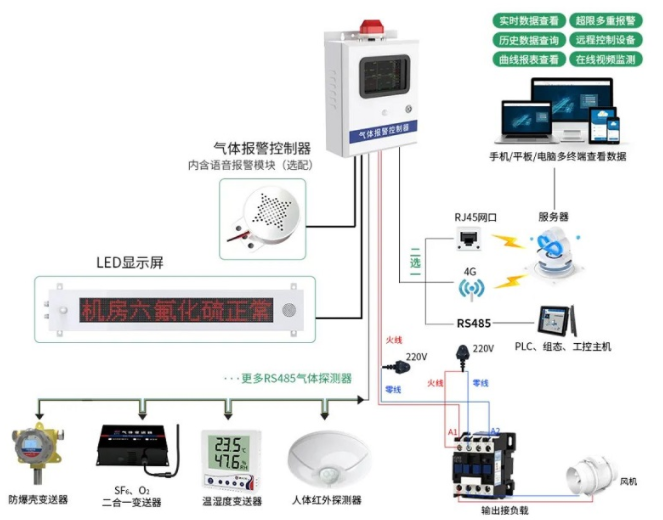

该系统由 各类环境监测设备、气体报警控制器、LED显示屏和环境监控云平台 组成。环境变送器能够采集配电室中的环境信息,由气体报警控制器运用4G/以太网/RS485的方式上传至山东仁科环境监控平台或者用户自己的监控平台,从而实现24小时不间断监测,还可以在现场安装的LED显示屏上进行数据轮显。如遇异常情况,便会以声光、短信、语音、邮件、微信等告警方式及时通知用户,并自动联动现场风机等排风系统对异常情况进行紧急处理,完全符合国标要求。


系统组成

各类环境监测设备

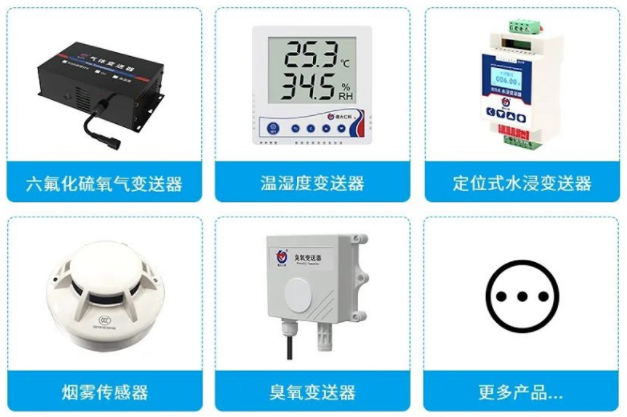

用户可按照监测点位需求配备六氟化硫、氧气和温湿度的常规变送器,除此之外,也可以根据实际监测需要搭配的其他变送器,如:水浸变送器、烟感变送器、臭氧变送器、断电变送器等对配电室24小时进行【全方位、多角度】监测,以便更好的保障配电室用电安全。


气体报警控制器

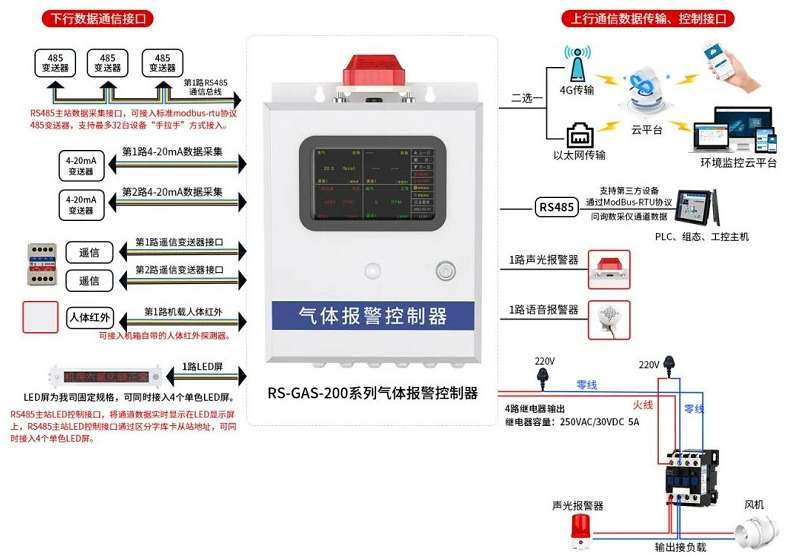

山东仁科气体报警控制器是整个系统的核心,拥有收集现场变送器数据、上传平台远程查看、超限报警、联动控制等功能。


① 气体报警控制器中的 RS485 接口能够接入各种类型的变送器设备(可接32台),拥有多种气体配置模版,可通过内置的7寸中文液晶显示触摸大屏下拉选择应用,界面简洁友好,功能罗列整齐,可快速完成配置。

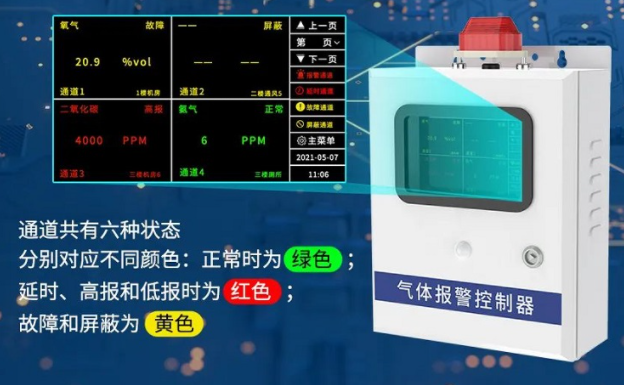

② 监测到的数据会在屏幕进行轮显,方便现场直观查看,可区分正常、高报、低报、故障、屏蔽、延时共六种状态,还可对“报警”“延时”“故障”“屏蔽”四种告警状态进行统计,方便整体查看,同时拥有4G、以太网、RS485的通信方式,可将数据上传至山东仁科环境监控云平台或用户自己的监控平台。

③ 设备自带多种报警形式,用户可根据需求进行任意组合使用,当监测到气体泄漏、氧气不足、温湿度超限等情况时自动按设置进行报警,还可设置报警延时,有效避免误报。


● 气体报警控制器自带高分贝声光报警器,距离设备一米处声级可达 70~115dB,超限设备可自动启动声光报警。

● 设备自带4路无源继电器(常开、常闭可选),超限时可自动控制现场风机等排风系统工作,还可手动控制、定时控制,远程控制等。

● 自带语音播报功能,超限自动进行播报,语音告警内容出厂前可按照要求更改。

● 屏幕报警通道数据变红,还可通过告警统计界面快速查看所有告警通道,且会进行报警记录。

除以上功能外,设备还拥有测点状态检测、自检等功能。

LED显示屏

用户可以通过在配电室的各个入门处安装LED显示屏,随时掌握配电室内的气体状况,及时发现并处理潜在的安全隐患,提高配电室的安全性和运行效率。

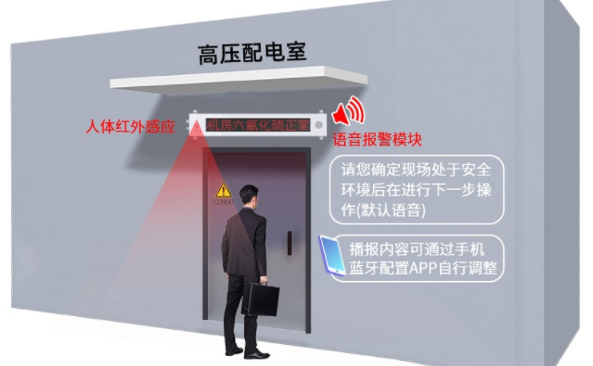

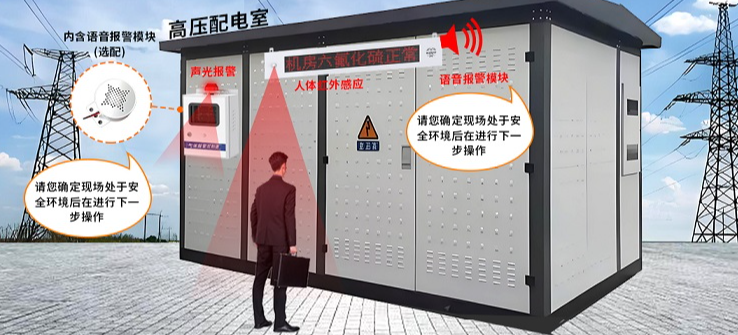

① 自带人体红外感应及语音播报装置,当检测到有人体动态移动现象时,自动触发语音播报,默认语音为“请您确定现场处于安全环境后在进行下一步操作”,以提醒用户注意安全,播报内容可通过蓝牙配置APP自行调整,箱体底部自带语音播报开关,可通过此开关暂时关闭LED显示屏的“语音播报”。

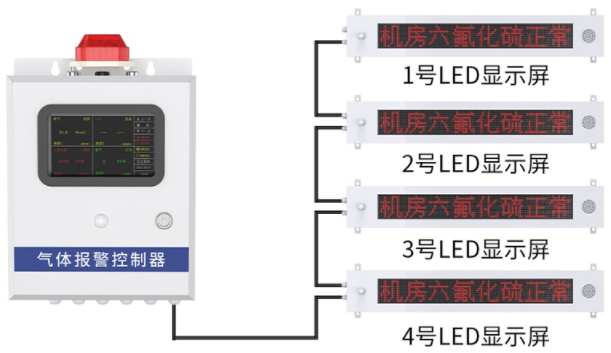

② 自带485接口,作为485从站与气体报警控制器通信,通过区分从站地址,可同时接入4个单色LED显示屏。


③ 实时显示气体报警控制器相关数据通道的实时状态,气体报警控制器任意通道均可自行选择是否启用LED显示屏现场显示功能。显示逻辑如下:

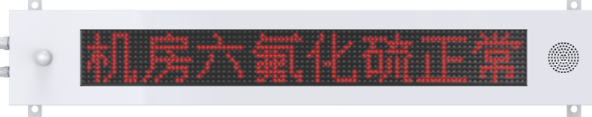

当所有启用LED显示屏显示功能的通道数据全部正常的情况下,LED显示屏依次轮显“位置信息+要素+正常”字样。

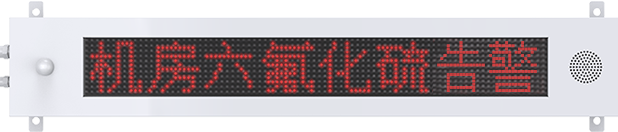

当已启用LED显示屏显示功能的通道数据有异常的情况下,LED显示屏只轮显异常通道信息,显示内容为“位置信息+要素+告警/故障”字样。


环境监控云平台

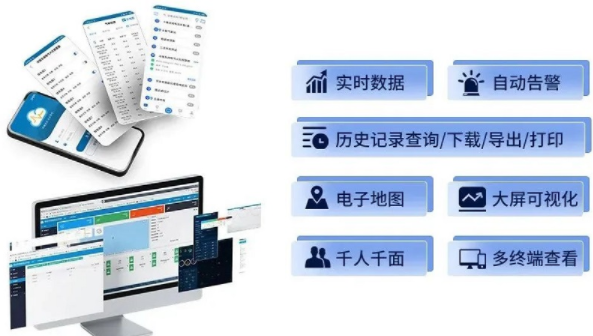

山东仁科免费环境监控云平台结合了先进的信息采集系统,利用物联网、云平台、大数据以及互联网等信息技术,实现了多要素监测、多渠道访问及多方式控制。


① 远程查看实时数据

用户可以通过电脑/手机登录环境监控云平台,远程随时随地查看环境数据变化,如此一来,既能做到让用户对配电室的环境了如指掌,又能为检修人员的安全提供数据保障。

② 历史数据查询导出

环境监控云平台会按照设定的记录间隔(可以自行更改)对采集数据进行自动存储,后期可查询任意时段的历史数据,支持Excel/PDF等文件格式导出。

③ 多种报警加固防护

环境监控云平台支持短信、邮件、振铃、微信等远程报警方式,也支持弹窗报警、节点变红、声音等页面报警方式。用户可以为各要素设置安全阈值,当配电室中的一个或多个数据超过所设置的安全阈值时,便会触发报警,提醒用户及时采取安全措施,防止爆炸中毒、缺氧等事故的发生,从而保障生命、财产安全。

④ 多种方式智能控制

支持电脑端、APP端远程手动/自动/定时控制现场继电器设备,且继电器名称可自定义编辑,比如:配电室内气体浓度、温湿度等任一数值超限告警时,自动发送通风命令给风机;每天早上八点和晚上十点定时启动风机通风一小时等。

⑤ 信息共享联合管理

环境监控云平台拥有账号分级功能,用户可建立不同子账号,并根据人员职责分配平台功能使用权限,一来可以责任到人,提升员工的责任心,二来能够避免推诿扯皮的事情发生,提升管理效率。

⑥ 大屏可视化

平台拥有科技美观的大屏界面,无需鼠标操作即可自动轮显所有设备的监测数据,为用户提供更加全面、直观和高效的统计分析和监控体验,从而提升工作效率和决策能力。

环境监控云平台除上述功能外,还支持电子地图、视频监控和抓拍、二次开发等,真正帮助用户做到对配电室的数据化管控。

配电室为人们生活带来便利的同时,也埋下了安全隐患,山东仁科《高压组合电器配电室六氟化硫环境监测系统》完全符合国标要求,能够实现对配电室的多方监管,解决了传统监控模式信息传递不及时、运行成本高、管理质量低的问题,延长了高压电器的使用寿命,保障了用电安全,完美实现“多赢”。
