地下车库一氧化碳监控485总线

方案背景

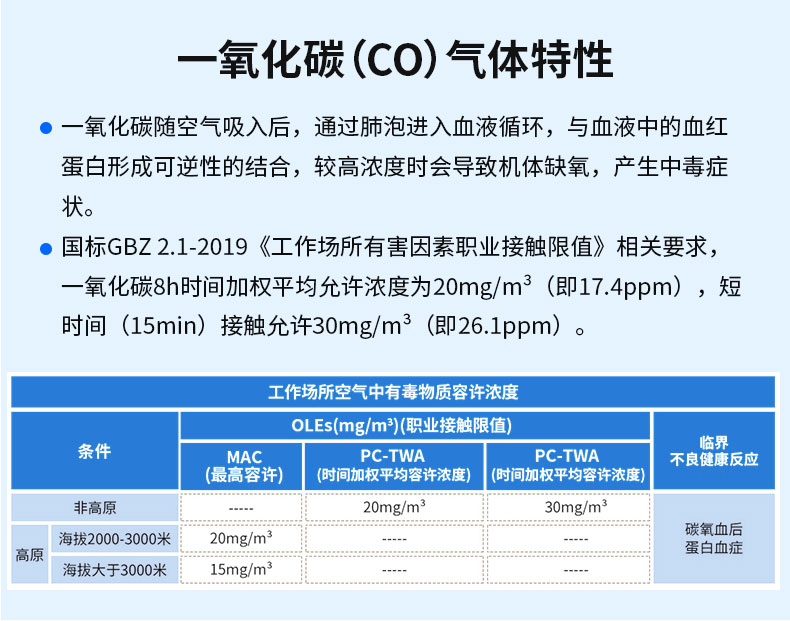

地下停车场属于密闭环境，车辆进出比较频繁，所排放的尾气也不易排出，导致停车场内弥漫着呛鼻的气味，而这种气味当中往往含有大量危害人体的一氧化碳。

当汽车处于怠速状态打开车内空调外循环，一氧化碳会随着空气的交换加速进入汽车内，即使你只打开汽车内循环，沉积在地下车库的一氧化碳也会通过汽车缝隙慢慢渗透进汽车内，损害人的身体健康。

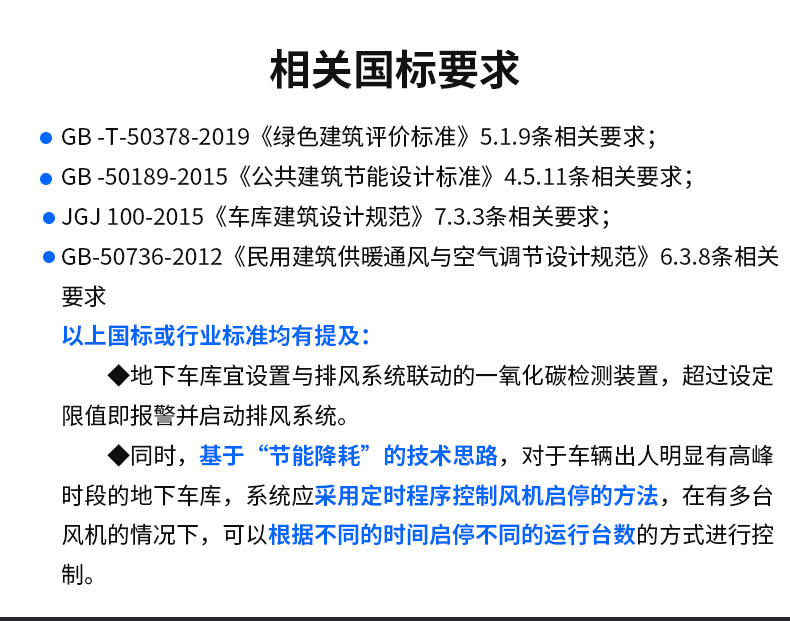

方案依据

■ 《民用建筑绿色设计规范》JGJ/T229-2010

9.5.5 设置机械通风的汽车库，宜设一氧化碳检测和控制装置控制通风系统运行。

■ 《公共建筑节能设计标准》GB50189-2015

4.5.11 地下停车库的通风系统，宜根据使用情况对通风机设置定时启停（台数）控制或根据车库内的CO浓度进行自动运行控制。

■ 《绿色建筑评价标准》GB/T50378-2019

5.1.9 地下车库应设置与排风设备联动的一氧化碳浓度监测装置。

方案介绍

在综合满足规范要求以及实现功能目的的前提下，建大仁科针对地下车库环境，设计一套地下车库一氧化碳监控解决方案（RS485总线）。

方案一：

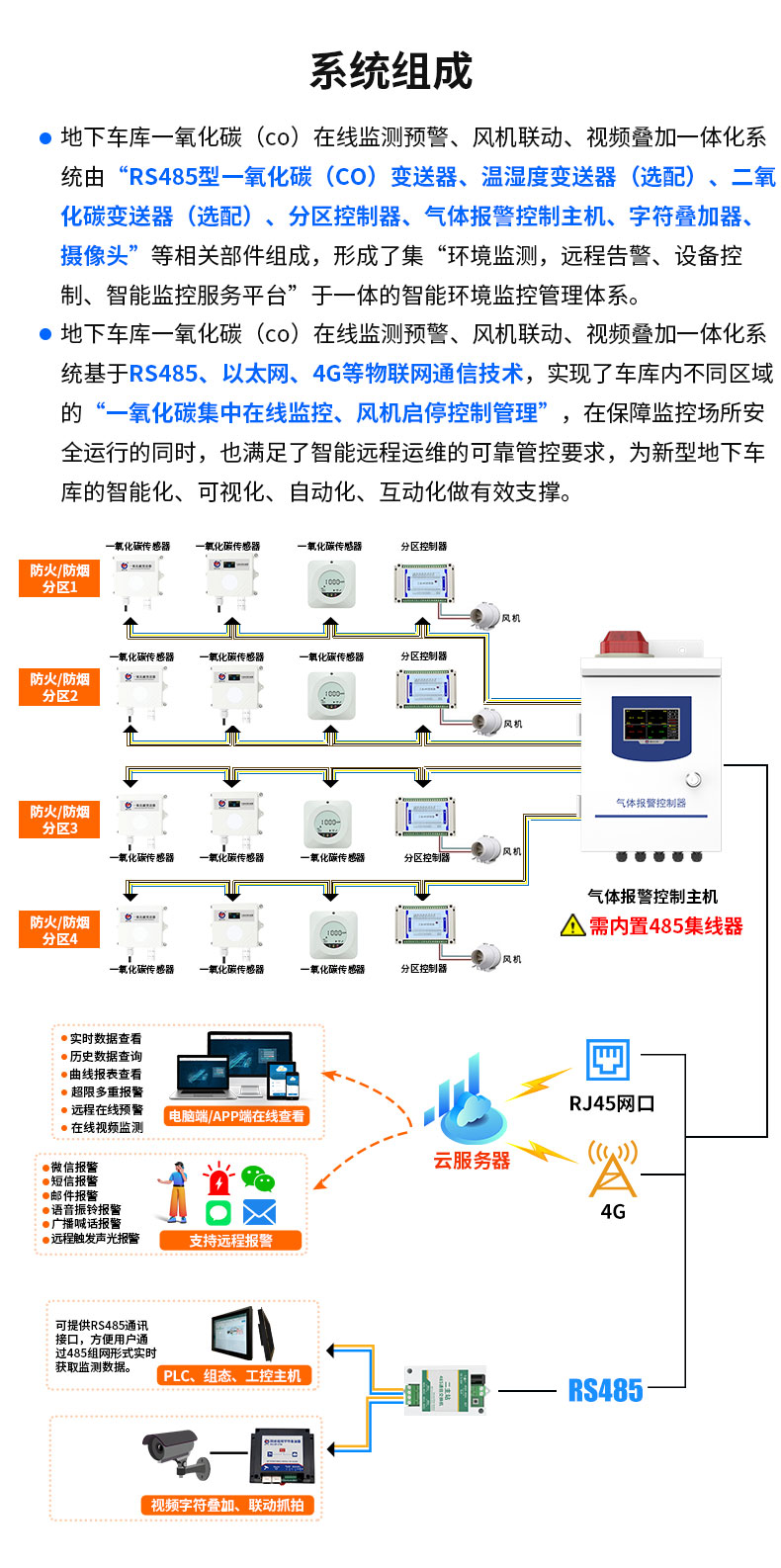

该方案由CO数据采集设备、气体报警控制主机、环境监控主机、环境监控平台、风机控制系统（联动风机排风启动）组成。一氧化碳传感器通过RS485接口连接气体区域报警控制主机将采集到的数据上传环境监控主机再传至环境监控云平台。

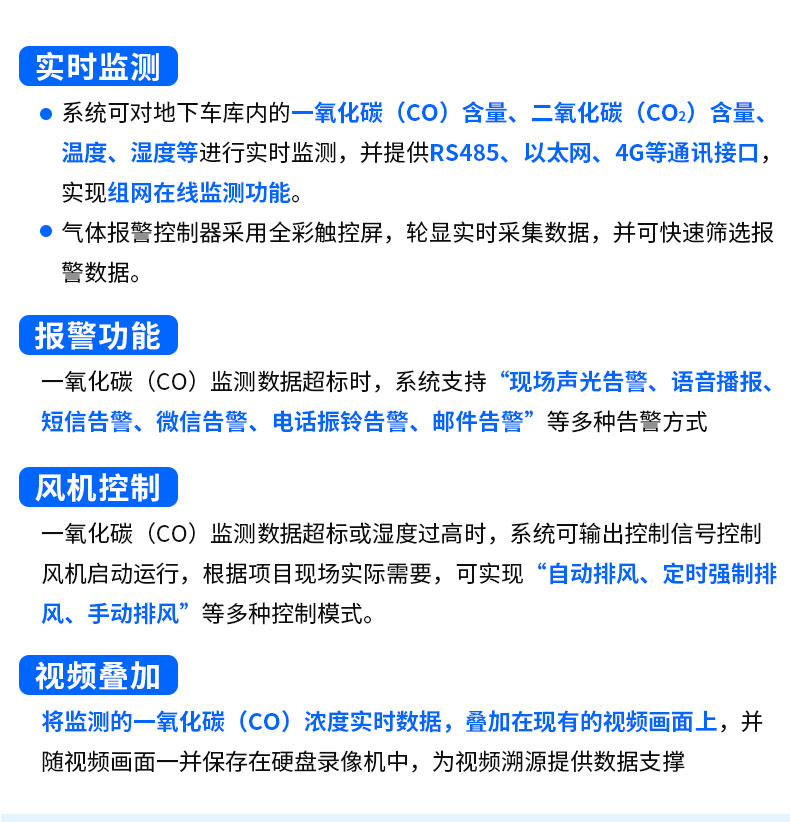

方案特点

【1】实时查询各智能设备所有运行参数和状态。

【2】现场一氧化碳监测，多点实时检测车库内一氧化碳浓度值。

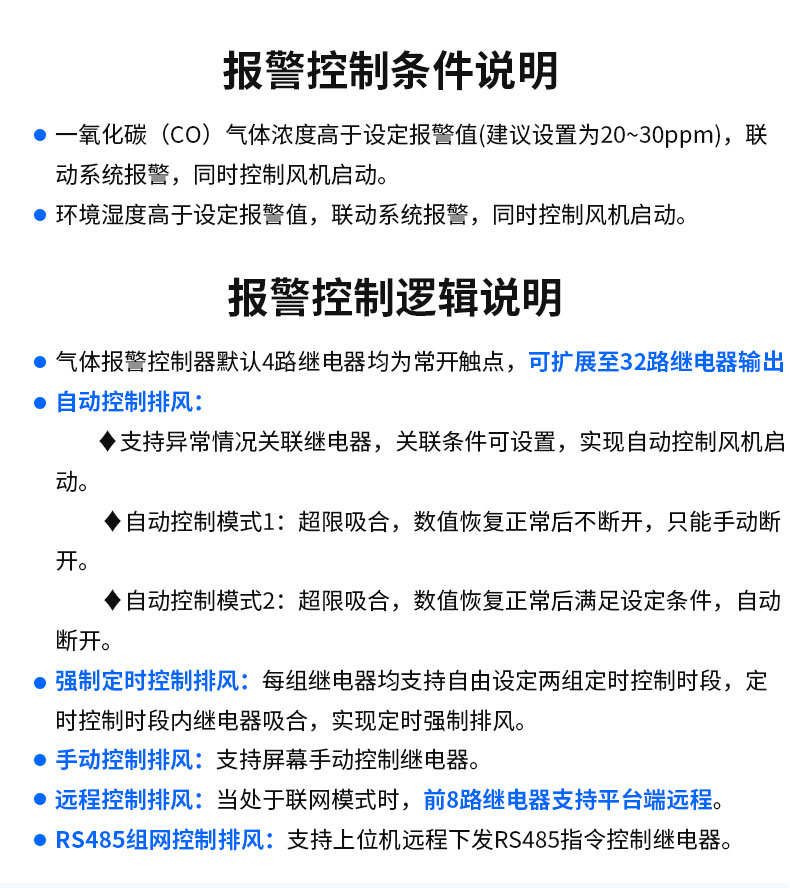

【3】智能联动，当一氧化碳浓度超过预设报警值时能够自动报警并控制排风系统自动启动风机。

【4】用户可按需选配一氧化碳监测设备。

【5】具有在线或离线电子地图功能，地图实时显示设备位置、在线状态及部分数据信息。

【6】大屏可视化，直观清晰浏览地下车库环境监测设备运行状态。

【7】平台采用B/S架构，方便维护和升级 。

【8】支持参数配置管理、权限管理、日志管理、数据管理和接口标准管理。

【9】支持多种方式告警，包括短信报警、语音报警、微信报警、网页报警、邮件报警、App报警等。

【10】分级分权管控，在多地下车库或多管理员场景，通过提前设定不同的管理权限，实现分权管控。管理员通过后台可直观了解地下车库环境、监测数据、告警提示等重要信息。

【11】平台支持二次开发。

方案二：

该方案由CO数据采集设备、气体报警控制主机、风机控制系统（联动风机排风启动）组成。一氧化碳传感器通过RS485接口连接气体区域报警控制主机。

方案特点

【1】支持现场查询各智能设备所有运行参数和状态。

【2】现场一氧化碳监测，多点实时检测车库内一氧化碳浓度值。

【3】智能联动，当一氧化碳浓度超过预设报警值时能够自动声光报警并控制排风系统自动启动风机。

【4】采用高分贝声光报警器，距离设备一米处声级可达 70~115db。

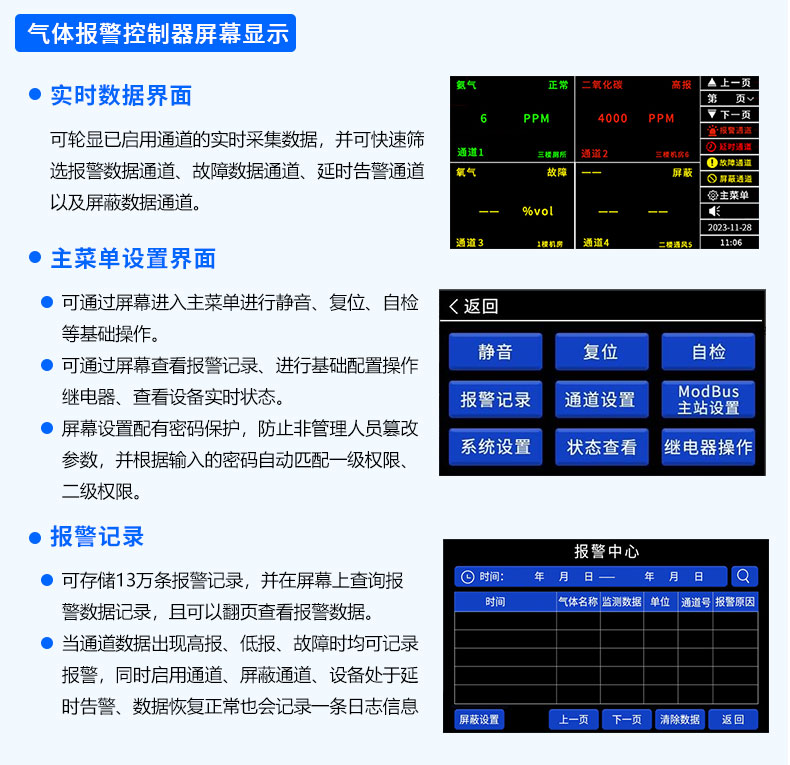

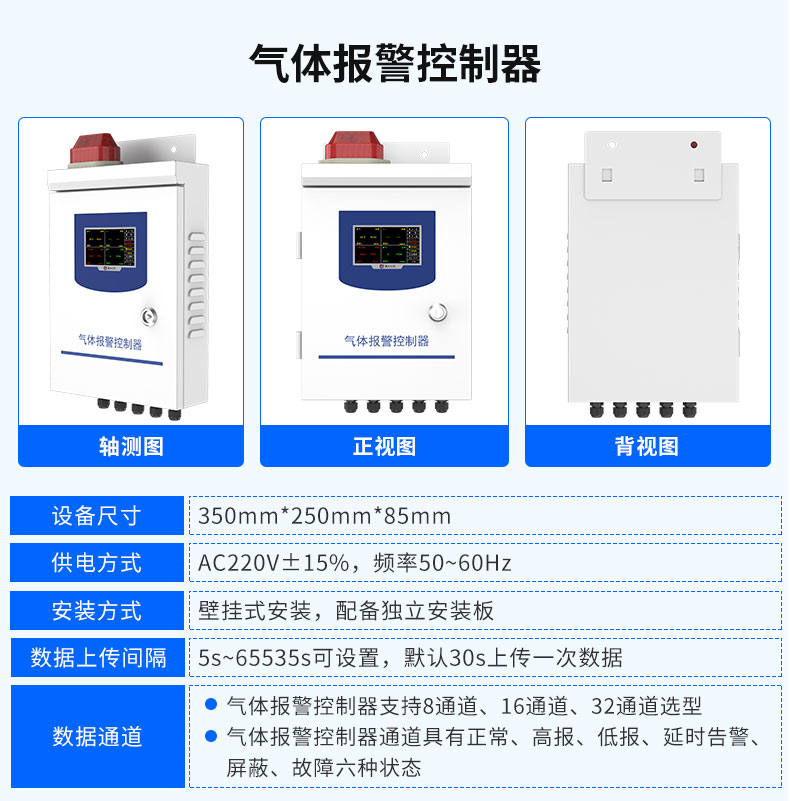

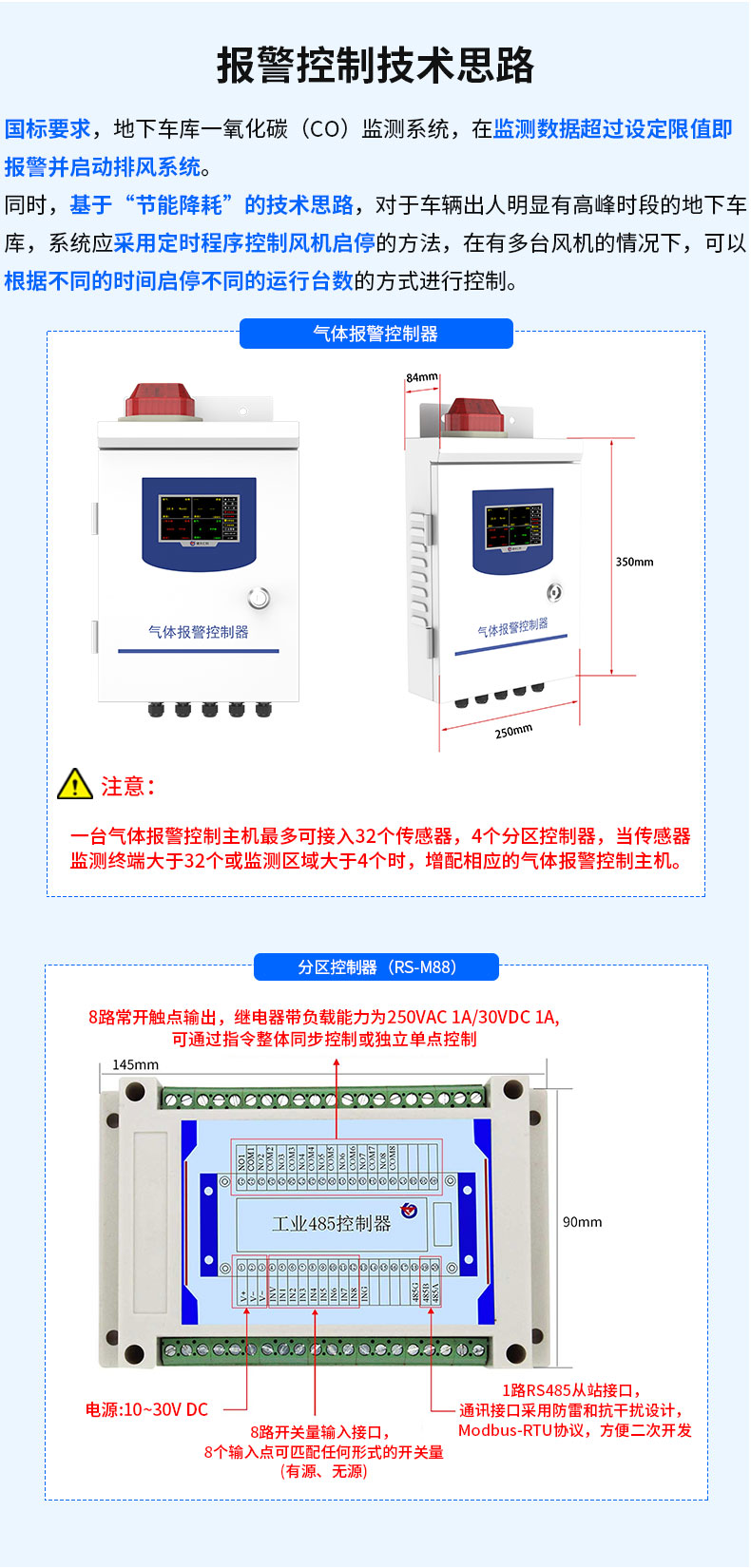

【5】一氧化碳区域报警控制主机内置4.3 寸大屏中文液晶显示，界面简洁友好；触屏控制操作简单直观，可修改参数配置。

【6】设备超限，屏幕可显示报警通道以及报警实时数据。

【7】可区分正常、高报、低报、故障、屏蔽、延时共六种状态。

【8】一氧化碳区域报警控制主机内置报警记录存储，可存储 13 万条记录。

【9】用户可按需选配一氧化碳监测设备。
