探头型温湿度变送器

产品型号:RS-WS-N01-*

温湿度变送器的温湿度传感器内置,体积小巧;采用485通信接口标准ModBus-RTU通信协议,通信地址及波特率可设置,通信距离最远2000米。
产品详情

产品概述

该变送器温湿度传感器内置,体积小巧,电路采用进口工业级微处理器芯片、进口高精度温度传感器,确保产品优异的可靠性、高精度。该产品采用 485 通信接口标准 ModBus-RTU 通信协议,通信地址及多种波特率可设置, 通信距离最远 2000 米。产品具有防接反保护功能,接反不会烧坏设备。

功能特点

具有电源防接反保护功能,正负极接反不会烧坏设备;

电路采用进口工业级微处理器芯片,产品具有优异的可靠性;

内置进口高精度温度传感器,温度精度±0.5℃、湿度精度±4%RH,低漂移;

变送器采用5~28V宽电压范围供电,远距离集中供电仍能正常工作;

采用专用的EMC抗干扰器件,现场可经受住强电磁干扰,工业级处理芯片,使用范围宽。

主要技术参数

直流电源(默认)5-28V DC
最大功耗≤0.05W
精度湿度±4%RH(60%RH,25℃)
温度±0.5℃(25℃)
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH (非结露)
通信协议ModBus-RTU通信协议
输出信号485信号
温度显示分辨率0.1℃
湿度显示分辨率0.1%RH
温湿度刷新时间2s
长期稳定性温度≤0.1℃/y
湿度≤1%RH/y
响应时间温度≤15s(1m/s风速)
湿度≤4s(1m/s风速)
参数设置通过软件设置

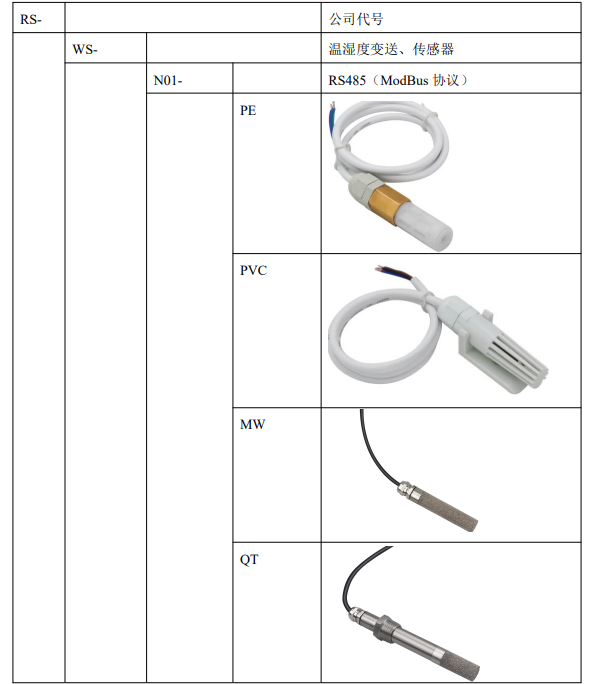

产品选型

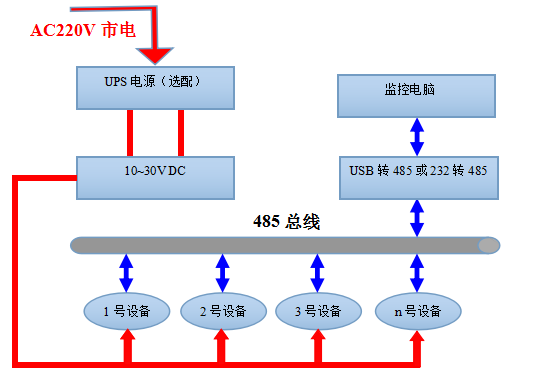

系统框架图

探头型温湿度变送器系统框架图

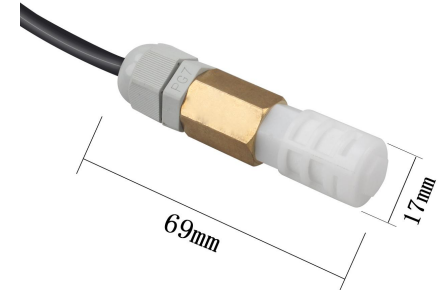

尺寸说明


安装说明

宽电压电源输入 5~28V 均可。485 信号线接线时注意 A\B 两条线不能接反,总线上多台设备间地址不能冲突。

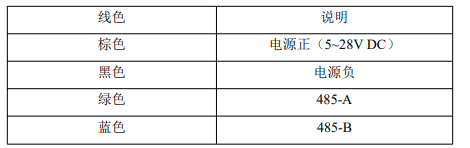

接口说明
