新版铝壳风速变送器

产品型号:RS-FSA-*

RS-FSA-*风速变送器,外形小巧轻便,便于携带和组装,三杯设计理念可以有效获得风速信息,壳体采用优质铝合金型材,外部进行喷塑处理,具有良好的防腐、防侵蚀等特点。
产品详情

产品概述

RS-FSA-* 风速变送器,外形小巧轻便,便于携带和组装,三杯设计理念可以有效 获得风速信息,壳体采用优质铝合金型材,外部进行喷塑处理,具有良好的防腐、防侵蚀等特点,能够保证变送器长期使用无锈琢现象,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。被广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速 测量。

功能特点

量程:0-60m/s,分辨率 0.1m/s。

防电磁干扰处理。

采用底部出线方式、完全杜航空插头橡胶垫老化问题,长期使用仍然防水。

采用高性能进口轴承,转动阻力小,测量精确。

全铝外壳,机械强度大,硬度高,耐腐蚀、不生锈可长期使用于室外。

设备结构及重量经过精心设计及分配,转动惯量小,响应灵敏 。

主要技术参数

485型:

直流供电(默认)5~30V DC
最大功耗0.2W(12V供电)
变送器电路工作温度-40℃~+60℃,0%RH~80%RH
通信接口485通讯(ModBus)协议
数据位长度:8位
奇偶校验方式:无
停止位长度:1位
默认ModBus通信地址:1
波特率:2400、4800(默认)、9600、19200、38400、57600、115200
参数设置用提供的配置软件通过485接口进行配置
分辨率0.1m/s
测量范围0~60m/s
动态响应时间≤2s
精度±(0.2+0.03V)m/s,@(0~30m/s,25℃)  V表示风速

 模拟量型:

直流供电(默认)10~30V DC
最大功耗电流输出0.7W
电压输出0.7W
分辨率0.1m/s
变送器电路工作温度-40℃~+60℃,0%RH~80%RH
测量范围0~60m/s(默认0-30m/s)
动态响应时间≤2s
精度±(0.2+0.03V)m/s,@(0~30m/s,25℃)  V表示风速
输出信号电流输出4~20mA
电压输出0~5V/0~10V
负载能力电压输出输出电阻≤250Ω
电流输出≤600Ω

 脉冲型:

直流供电(默认)5~30V DC
变送器电路工作温度-40~60℃,0%RH~95%RH,非结露
通信接口脉冲输出
分辨率0.10625m/s
1m/s=16个脉冲
测量范围0~60m/s
动态响应时间≤0.5s
精度±(0.2+0.03V)m/s,@(0~30m/s,25℃)  V表示风速
负载能力PNP≥100mA
NPN≥100mA

产品选型

RS-
公司代号

FSA-
铝壳风速

I204-20mA电流输出
V050-5V电压输出
V100-10V电压输出
N01RS485(ModBus协议)输出
NPNNPN输出
PNPPNP输出
NPNRNPNR型带上拉电阻输出
4G4G方式上传(分体)

系统框架图

新版铝壳风速变送器系统框架图

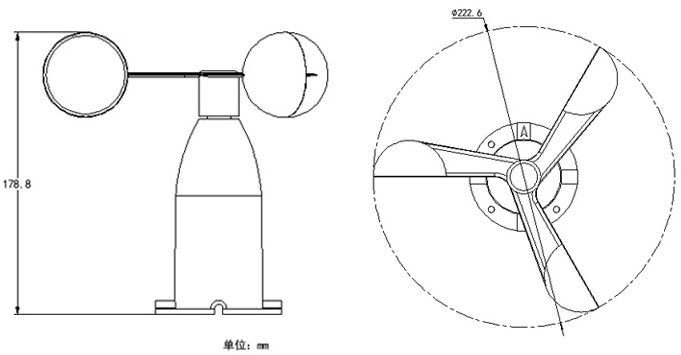

尺寸说明


安装说明

采用法兰安装,螺纹法兰连接使风速传感器下部管件牢牢固定在法兰盘上,底盘 Ø80mm,在Ø68mm的圆周上开四个均Ø4mm的安装孔,使用螺栓将其紧紧固定在支架上, 使整套仪器,保持在最佳水平度,保证风速数据的准确性,法兰连接使用方便,能够承受较 大的压力。

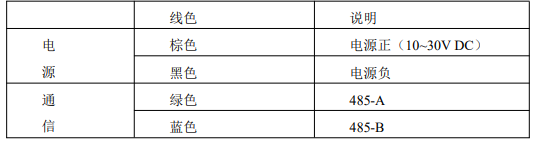

接口说明

宽电压电源输入 10~30V 均可。485 信号线接线时注意 A\B 两条线不能接反,总线上多 台设备间地址不能冲突。
