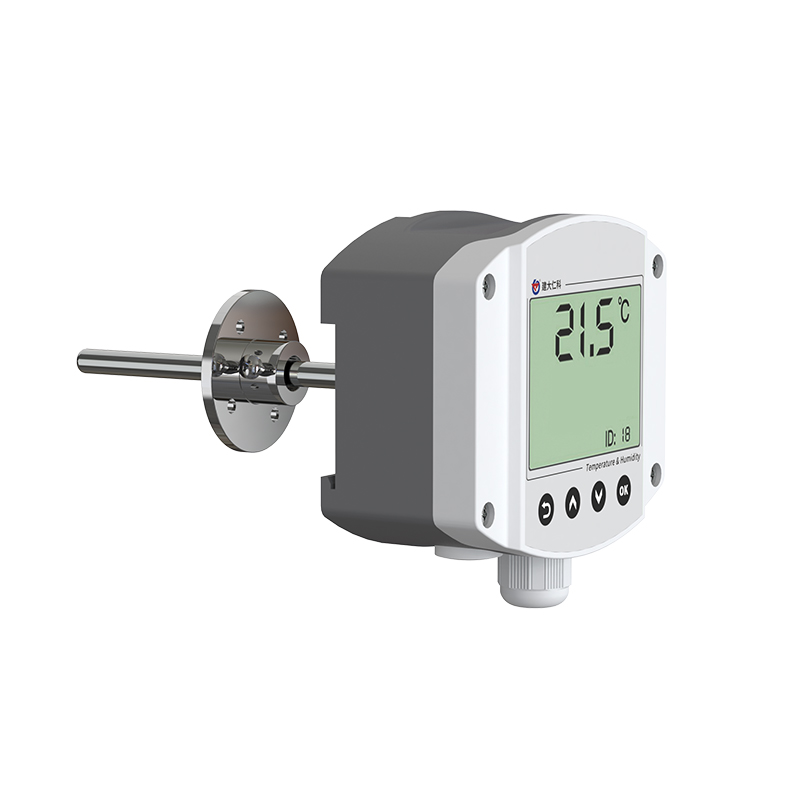

产品型号:RS-WD-N01-9A-LCD

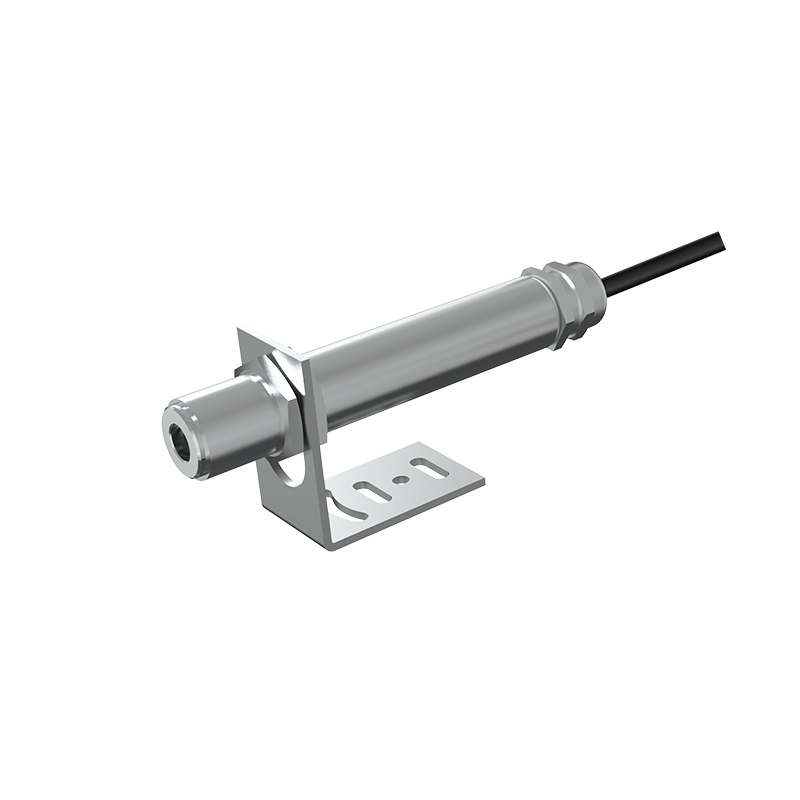

红外测温传感器485型
485型工业管道式液晶温度变送器
485型工业管道式温度变送器
485单温度超宽温变送器
485王字壳单温度变送器
86壳液晶485单温度变送器
485数码管单温度变送器
485型工业风管式液晶温度变送器
485型工业风管式温度变送器
485型工业探杆温度变送器
485型工业探杆式液晶温度变送器
产品概述
工业管道式温度变送器采用我司最新的温度测量技术。输出信号类型为 RS485,最远可通信 2000 米, 标准的 ModBus 协议,支持二次开发;广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药 化工等行业。
功能特点
采用高精度温度测量单元,典型温度年漂移≤0.03℃。
采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置。
现场可通过按键修改地址、波特率。
交直流供电均可,DC12~36V 或者 AC24V(±20%)。
法兰安装,采用高分子材料高弹性密封圈,确保测量孔密封。
探头杆最长可延长至2米。
主要技术参数
供电 | DC12~36V 或者 AC24V(±20%) | |
最大功耗 | 1.2W | |
精度 | 温度 | ±0.2℃(25℃) |
温度量程 | 默认-40℃~+80℃ | |
变送器电路工作温湿度 | -20℃~+60℃,0%RH~99.9%RH(非结露) | |
探头工作温度 | 默认-40℃~+80℃ | |
探头工作湿度 | 0%RH-100%RH | |
长期稳定性 | 温度 | ≤0.03℃/y |
响应时间 | 温度 | ≤25s(1m/s风速) |
允许最大气流速度 | 16m/s | |
输出信号 | RS485(ModBus 协议) | |
电磁兼容等级 | GB/T 17626.4- 2018 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 4级 GB/T 17626.5- 2019 电磁兼容 试验和测量技术 浪涌(冲击)抗扰度试验 4级 GB/T 17626.2- 2018 电磁兼容 试验和测量技术 静电放电抗扰度试验 4级 GB/T 17626.8- 2006 电磁兼容 试验和测量技术 工频磁场抗扰度试验 4级 GB/T 17626.11-2008电磁兼容 试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 3类 |
产品选型
RS- | 公司代号 | ||||
WD- | 温度变送、传感器 | ||||
N01- | 485通讯(ModBus-RTU协议) | ||||
9A- | 工业管道壳 | ||||
空 | 不带显示 | ||||
LCD | 带液晶显示 |

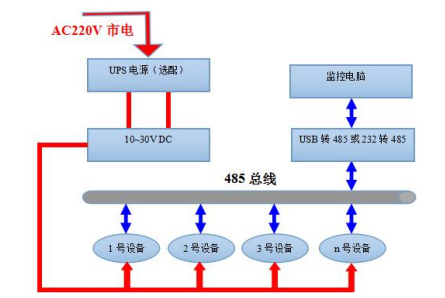

系统框架图

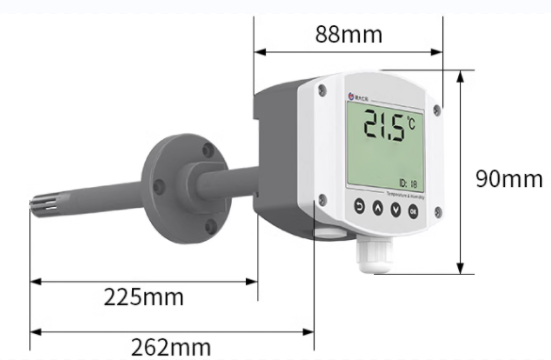

尺寸说明

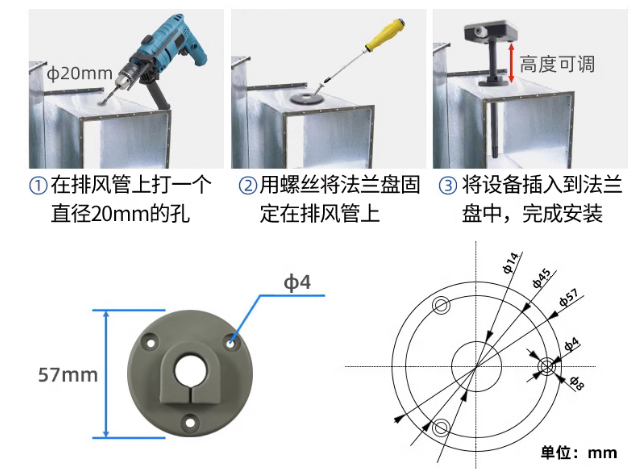

安装说明

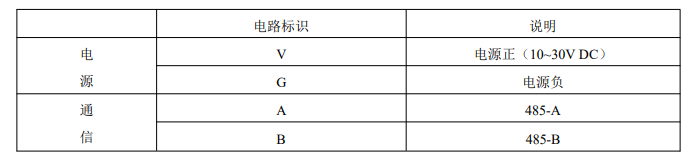

接口说明
