壁挂王字壳模拟量单温度变送器

产品型号:RS-WD-*-2-*

RS-WD-*-2温度探头多种类型可选适用于不同现场, 广泛适用于通讯机房, 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、 PLC、 变频器、 工控主机等设备。
产品详情

产品概述

RS-WD-*-2单温度变送器采用壁挂防水壳, 多用于室外及现场环境恶劣的场合。温度探头多种类型可选适用于不同现场, 广泛适用于通讯机房, 仓库楼宇以及自控等需要温度监测的场所。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、 PLC、 变频器、 工控主机等设备。 安全可靠, 外观美观, 安装方便。

功能特点

设备外壳防水,可用于室外。

产品采用高灵敏度感温元件,传感器具有测量精度高,抗干扰能力强。

采用美国进口的测温单元,测量精准。

采用专用的模拟量电路,使用温度范围宽。

10~30V 宽电压范围供电,规格齐全,安装方便。可同时适用于四线制与三线制接法。

主要技术参数

直流供电(默认)10~30V DC
最大功耗电流输出0.8W
电压输出0.8W
默认精度温度±0.5℃(25℃)
变送器电路工作温温湿度-20℃~+60℃,0%RH~95%RH  非结露
探头工作温度外延圆形不锈钢探头-40~+80℃
外延磁吸式探头
外延扁形不锈钢探头
外延四分管螺纹探头默认:-40~+80℃ (最高可做 -40~+120℃)
外延扁高温探头
探头工作湿度0~100%RH
长期稳定性温度≤0.1℃/y
响应时间温度≤10s(1m/s风速)
输出信号电流输出4~20mA
电压输出0~5V/0~10V
负载能力电压输出输出电阻≤250Ω
电流输出≤600Ω
开孔尺寸105mm
注:带显示产品功耗增加0.4W

产品选型

RS-
公司代号

WD-
单温度变送器、传感器

I20-
4~20mA电流输出
V05-
0~5V电压输出
V10-
0~10V电压输出

2-
壁挂王字壳
SMG-
壁挂数码管王字壳

1外延圆形不锈钢探头
2外延磁吸式探头
3外延扁形不锈钢探头
4外延四分管螺纹探头
3H外延扁高温探头
1G外延圆形不锈钢探头带蝴蝶固定片

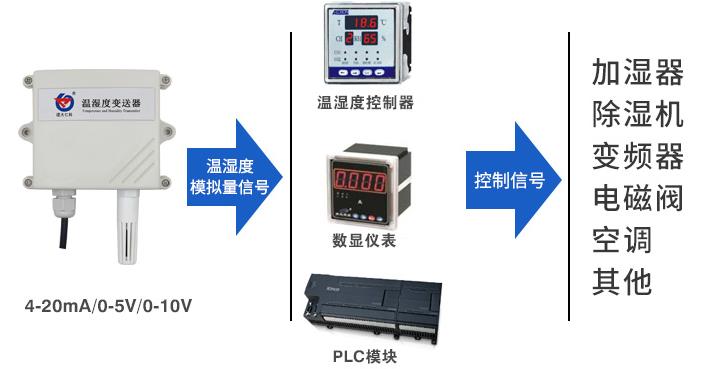

系统框架图

壁挂王字壳模拟量单温度变送器系统框架图

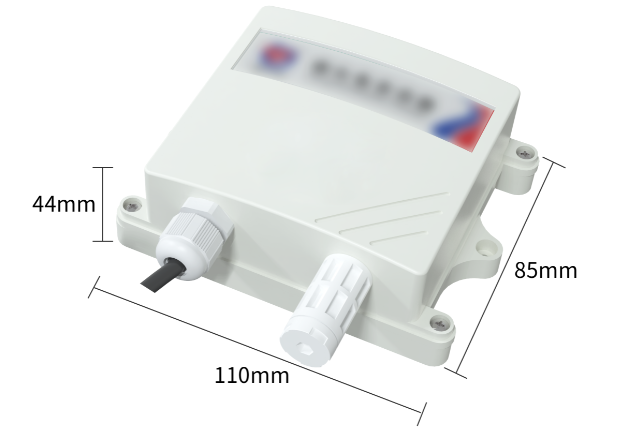

尺寸说明

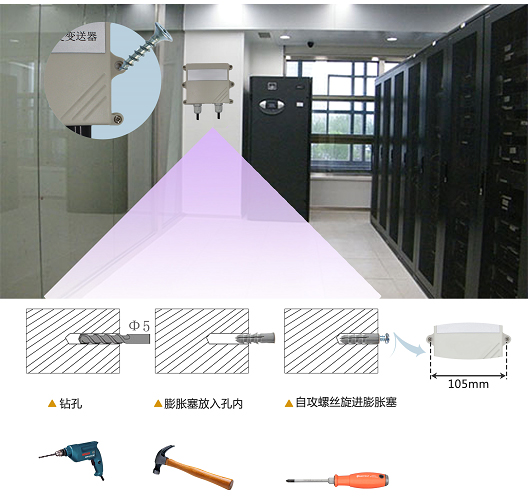

安装说明


接口说明


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

蓝色

温度信号正

绿色

温度信号负


四线制接法示意图

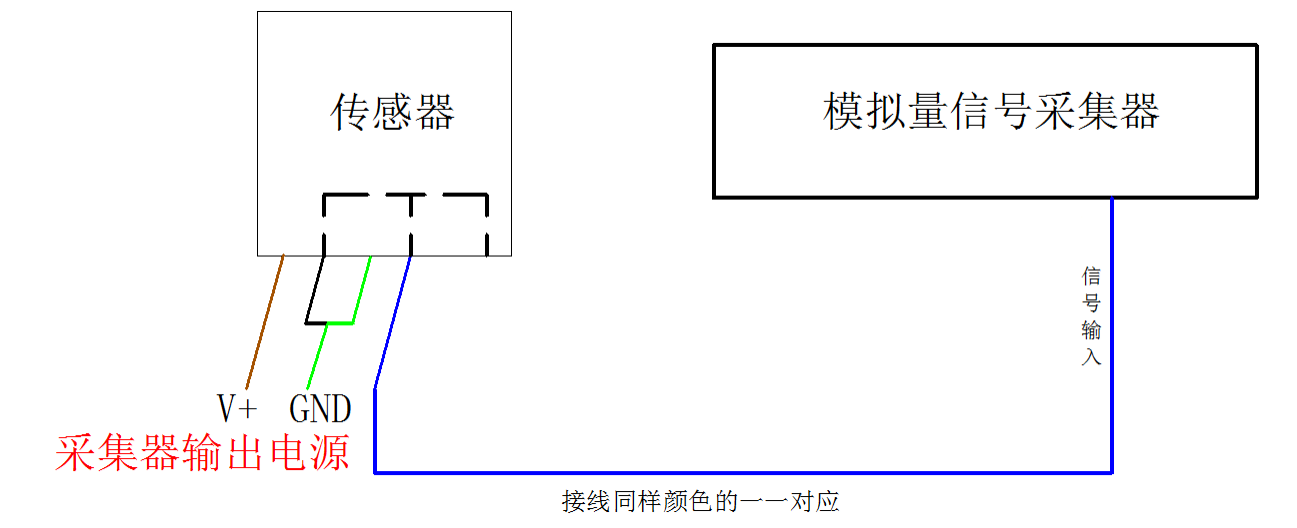

三线制接法示意图
