多气体合一百叶盒

产品型号:RS-MG-*-1-N01-BHY

该一体式百叶箱可广泛适用于环境检测,将传感器安装在百叶盒内,设备采用标准ModBus-RTU 通信协议,RS485信号输出,通信距离最大可达2000米(实测)。
产品详情

产品概述

该一体式百叶箱可广泛适用于环境检测,用于检测环境中的TVOC、甲醛(CH2O)、臭氧(O3)、氧气(O2)、硫化氢(H2S)、甲烷(CH4)、一氧化碳(CO)、二氧化氮(NO2)、二氧化硫(SO2)、氢气(H2)、氨气(NH3)等参数,安装在百叶盒内,设备采用标准ModBus-RTU 通信协议,RS485信号输出,通信距离最大可达2000米(实测)。该变送器广泛适用于需要测量环境空气质量等各种场合,安全可靠,外观美观,安装方便,经久耐用。

功能特点

采用优质抗紫外线材质,使用寿命长,体积小、重量轻;

集TVOC、CH2O、O3、氧气、H2S、甲烷、一氧化碳、二氧化氮(NO2)、二氧化硫(SO2)、氢气(H2)、氨气等多种测量要素于一体;

采用高灵敏度的探头,关键部件配置进口器件,具有测量范围宽、线形度好、防水性能好等特点;

气体单元采用电化学式和催化燃烧式传感器,具有极好的灵敏度和重复性。

TVOC测量单元采用国外进口高灵敏度的气体检测探头,技术成熟,并且使用高性能信号采集电路,信号稳定,准确度高。

主要技术参数

直流供电(默认)DC 10-30V
最大功耗1.2W
检测参数TVOC、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3
工作环境温度-10℃-55℃;湿度0~95%RH无冷凝
信号输出RS485输出(标准ModBus-RTU协议)
产品材质ABS
安装方式托片安装

各监测气体的具体参数表:

检测参数量程分辨率精度预热时间
TVOC0~60000ppb1ppb典型精度:8%FS(@C2H6O,0.5ppm,25℃,50%RH)
甲醛0~5ppm0.01ppm±5%FS(@1ppm、25℃、50%RH)≥5 min
臭氧0~10ppm0.01ppm±6%FS(@5ppm、25℃、50%RH)≥5min
O20~25%VOL0.1%VOL±2%FS≥5min
H2S0~100ppm1ppm±2ppm或±10%≥5min
CH40~100%LEL1%LEL±5%FS≥5min
CO0~1000ppm1ppm±5ppm或±10%≥5min
NO20~20ppm0.1ppm±5%FS≥5min
SO20~20ppm0.1ppm±5%FS≥5min
H20~1000ppm1ppm±5%FS≥5min
NH30~100ppm1ppm±8%≥5min

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。

产品选型

RS-
公司代号

MG-
复合式空气质量检测仪

05-
检测仪可监测要素种类数量

1-
要素组合形式序号

N01-
RS485输出

BHY检测仪外壳

要素种类说明:下表中各气体量程为默认量程,其余量程亦可定制。

5种可选检测要素编号
说明
TVOCE
TVOC量程0~60ppm
甲醛G5PCH2O量程0~5ppm
臭氧H10PO3量程0~10ppm
除上述检测元素外,可从右侧气体选型中任选两种气体IO225VOLO2量程0~25%VOL
JH2S100PH2S量程0~100 ppm
KCH4100LELCH4量程0~100 LEL
LCO1000PCO量程0~1000 ppm
MNO220PNO2量程0~20ppm
NSO220PSO2量程0~20ppm
OH21000PH2量程0~1000ppm
PNH3100PNH3量程0~100ppm

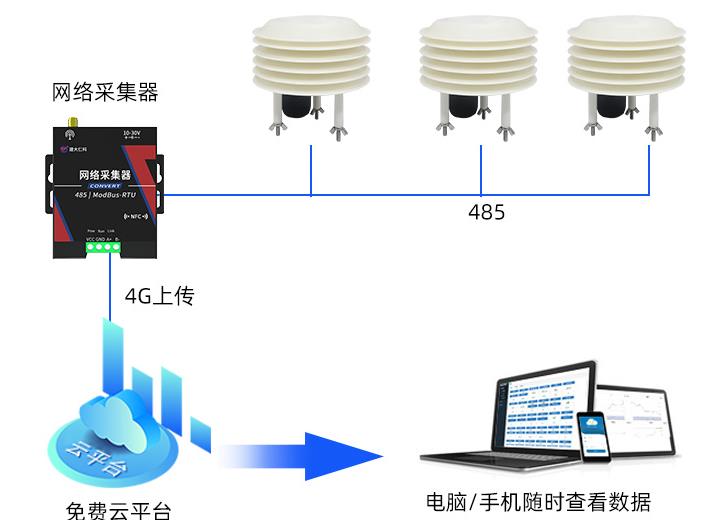

系统框架图

多气体合一百叶盒系统框架图

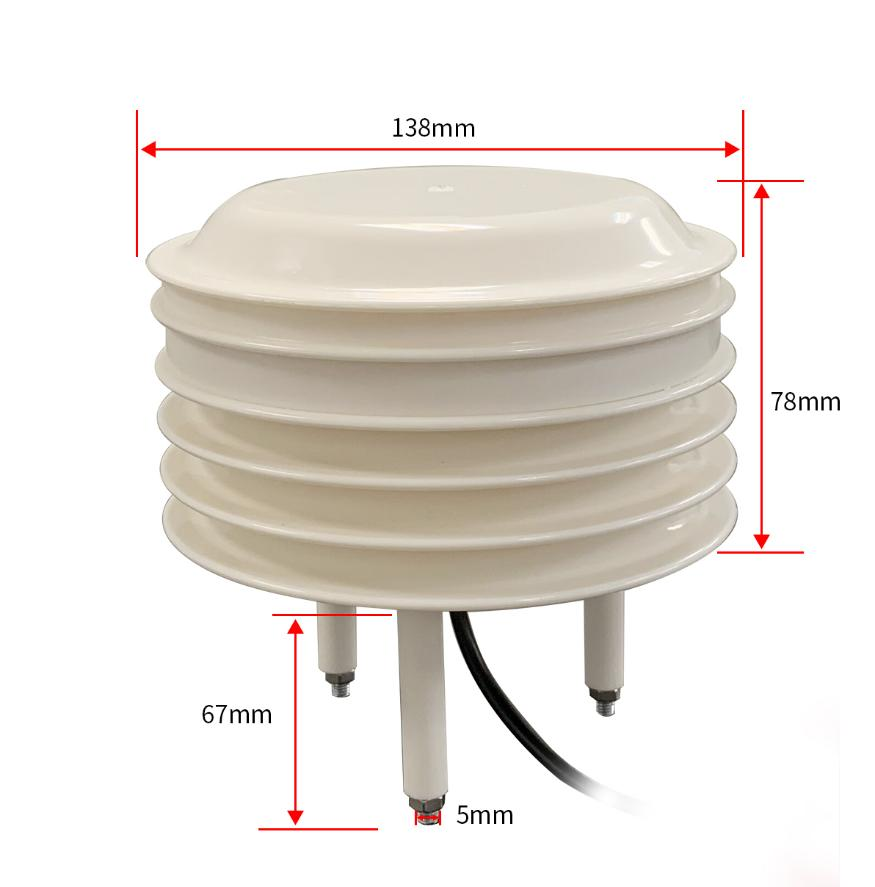

尺寸说明

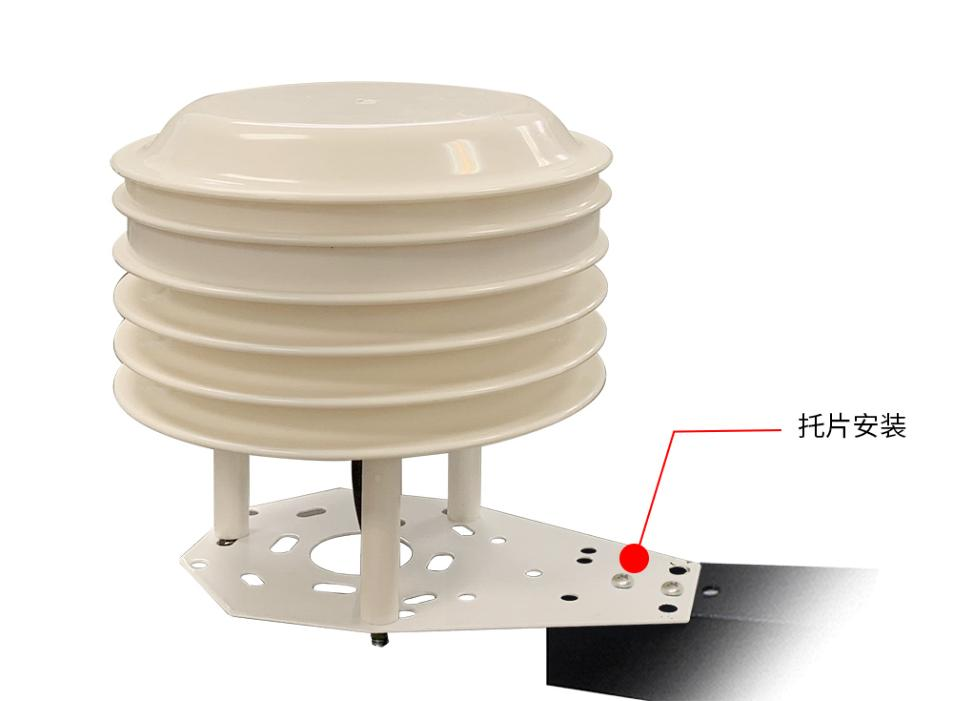

安装说明


接口说明

宽电压电源输入范围10~30V均可。485信号线接线时注意A、B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

电源

棕色

电源正(10~30V DC)

黑色

电源负

通信

黄色

485-A

蓝色

485-B
