六氟化硫变送器

产品型号:RS-SF6*-*-2/OLED

六氟化硫变送器RS-SF6*-*-2/OLED反应迅速灵敏,抗干扰性强,广泛适用于需要监测六氟化硫浓度的场所。
产品详情

产品概述

六氟化硫为主要用在电力工业的一种人造惰性气体,此气体有着良好的电气绝缘性能及优异的灭弧性能,但随着长时间的使用,可能会发生气体泄漏的问题;为防止气体泄漏,我司设计了六氟化硫变送器,此设备采用NDIR原理检测,进口高品质红外光源,并经过标准气体标定,具有反应迅速灵敏、抗干扰能力强、长寿命、高重复性和高稳定性的特点。

该设备可选配超声波六氟化硫变送器,此设备采用超声波原理检测,利用发送的声波脉冲,测量接收端的时间差。

功能特点

量程0-1000ppm、0-2000ppm可选

采用NDIR原理检测,使用进口高品质红外光源;

可选配高品质OLED显示屏,现场可直接查看数值;

多种信号输出方式可选;

产品采用壁挂式防水壳,安装方便,防护等级高可应用于恶劣的现场环境。

主要技术参数

供电电源

485型

10~30V DC

模拟量型

10~30V DC(0~10V输出类型采用24V供电)

平均功耗

0.95W(485型)

最大功耗

1.78W(模拟量型)

输出信号

485、4~20mA、0~5V、0~10V

SF6分辨率

1ppm

SF6最大允许误差

0~1000ppm:±10% (@500ppm,60%RH,25℃)

0~2000ppm:±10% (@2000ppm,60%RH,25℃)

SF6量程范围

0~1000ppm、0~2000ppm、0~3000ppm

温度精度

±0.5℃(25℃)

湿度精度

±3%RH(60%RH,25℃)

温度测量范围

-20~50℃

湿度测量范围

15~90%RH 无冷凝

零点漂移

±3ppm

工作温度

-40℃~+80℃

工作湿度

0~100%RH

稳定性

≤2%信号值/月

响应时间

≤30s

预热时间

≥30min

重复性

≤3%

压力范围

90~110kPa

以上所有规格参数均在环境条件:温度20℃、相对湿度50%RH、1个大气压,待测气体浓度最大不超过传感器量程的环境下测得。

以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品,我司保留更改设计功能和规格的权利,最新技术参数请于购买前参照我司官方说明书,本网站中体现的设备技术参数不能代表本设备最新参数。如有出入,恕不另行通知。

产品选型

RS-
公司代号

SF6-
六氟化硫变送传感器
SF6WS-
六氟化硫温湿度三合一变送传感器(模拟量型无此型号)

N01-
RS485(ModBus协议)
I20-
4~20mA电流输出
V05-
0~5V电压输出
V10-
0~10V电压输出
WIFI-
WIFI方式上传
4G-
4G方式上传
LORA-
LoRa方式上传

2-
壁挂王字壳
OLED-
王字壳带OLED屏幕

1000P量程0-1000ppm
2000P量程0-2000ppm
3000P量程0-3000ppm

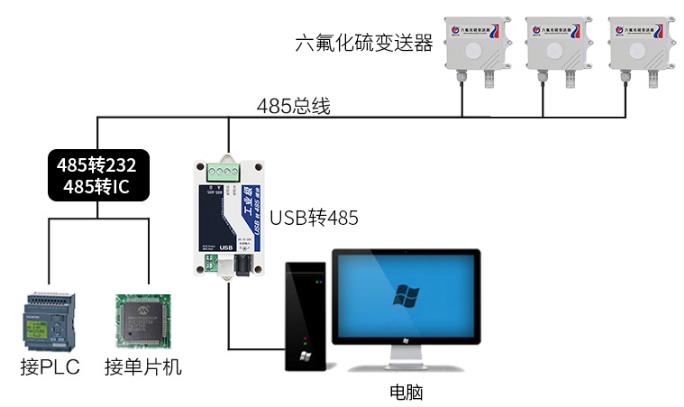

系统框架图

六氟化硫变送器系统框架图

尺寸说明


安装说明

安装注意事项:由于六氟化硫气体密度大于空气密度,则在安装时应尽量靠近地面安装。


接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
