免学习型红外空调控制器
产品型号：RS-KTA-N01-1
智能空调控制器是一款同时具备红外码库及红外学习功能的空调控制器。内置空调品牌近千种红外码库，设备支持一键配码及手动选择品牌，手机 APP 配置操作简单。自带一路485接口，对支持此协议的 PLC、单片机控制系统等组态软件均可实现远程控制。
产品详情
产品概述
智能空调控制器是一款同时具备红外码库及红外学习功能的空调控制器。内置空调品牌近千种红外码库，设备支持一键配码及手动选择品牌，手机 APP 配置操作简单；设备自带一路 485 接口，对于支持此协议的 PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可实现远程控制。 主要用于学校教学楼教室、工厂宿舍、银行网点机房、公司部门办公室、机房、空调远程管理、空调节能控制等。
功能特点
内置红外码库芯片，对码及红外学习均可实现空调控制。
设备可自定义时间段进行自动控制空调启停。
设备支持通过标准 ModBus-RTU 通信协议远程控制空调。
批量召测下载学习码。
设备通过蓝牙连接手机 APP 进行配置，方便快捷。
设备配置有掉电保护功能，掉电保存设置的参数。
支持外挂红外探头，红外发射延长线可达 5 米。
远程采集空调控制器所在地的温度。
内置电流互感器，支持检测空调运行状态。
主要技术参数
| 项目 | 参数 |
| 供电 | DC 9-30V |
| 功耗 | 0.1W |
| 变送器原件耐温及湿度 | -40℃～+80℃，0%RH～95%RH（非结露） |
| 参数配置 | 「能耗眼」手机端APP |
| 载波频率 | 接收：37kHz~39kHz，发射：38kHz |
| 电流互感器量程 | 0-20A |
| 温度 | 量程：-40~80℃，精度：±0.5℃（25℃） |
| 湿度 | 量程：0~100%RH；精度：±3%RH(60%RH,25℃) |
| 通信接口 | 标准ModBus协议的485输出 |
| 配置接口 | 蓝牙 |
产品选型
| RS- | 公司代号 | |||||
| KTA- | 智能空调控制器 | |||||
| N01- | RS485通讯 | |||||
| 1- | 壳体外观 | |||||
| 0- | 内置温湿度探头 | |||||
| 5- | 外延温湿度探头 | |||||
| 1P | 单相电 | |||||
| 3P | 三相电 | |||||

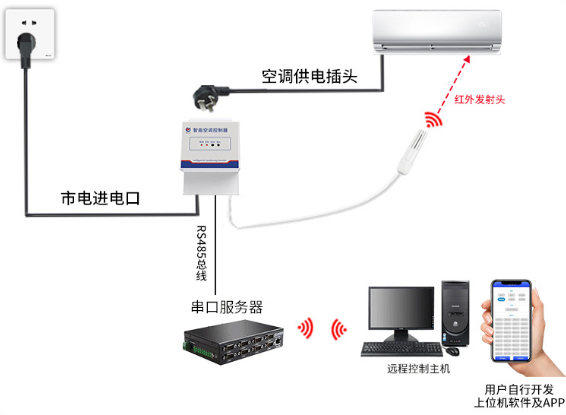

系统框架图

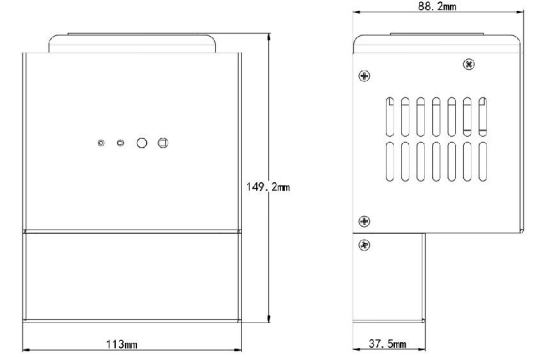

尺寸说明
安装说明

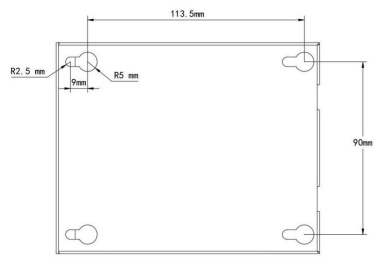

壁挂安装说明：在墙面固定位置打入自攻丝及膨胀螺丝。
发射头固定：将卡扣安装到支架顶端拧紧，支架通过自带的螺丝安装到合适的位置，将发射头卡到卡扣上， 调整方向对准空调即可。

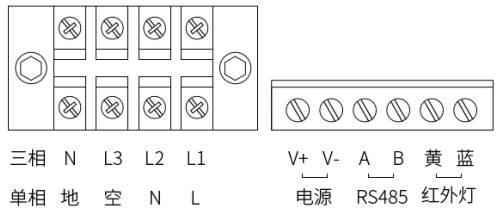

接口说明
将设备接线盒外壳打开，参考上图接线示意接线： 左侧端子为单相/三相电接线处： 接线时需单独准备一根空调插头线（根据现场实际空调功率选择：单相推荐使用 16A 插头，三相推荐 25A 插头），空调本机上的插头插在智能空调控制器上方插座上，单独准备的空调插头线接到原空调插座上。
