产品型号:RS-WS-LORA-2-*
产品概述
RS-WS-LORA-2是一款低功耗LORA温湿度采集器。产品采用公司独有的LoRa无线通信协议,通信上既避免了信号传输过程中测点之间的相互干扰,又避免了传统无线设备通信传输距离过短、穿透性不足、功耗高的问题。温湿度采集精度高于国标,设备电池可更换(通用3.6V锂亚电池)。外壳采用IP65防护等级,可满足室外场合使用。
在工程实施中避免了大工作量的通讯线缆、管线、供电线路的铺设,用户也可根据现场实际使用情况,方便的调整安装位置。
功能特点
采用我司独有的LoRa无线通信协议,即避免信号传输过程中的相互干扰,又避免了传统无线通信传输距离过短、穿透性不足、功耗高的问题。
温湿度采集精度高于国标,设备电池可更换(通用3.6V锂亚电池)。
外壳采用IP65防护等级,可满足室外场合使用。
工避免了程实施中大工作量的通讯线缆、管线、供电线路的铺设,可根据现场实际情况,调整安装位置。
主要技术参数
供电 | DC3.6V锂亚电池 | |||
续航时间 | 搭配我公司电池,5min上传一次数据可连续使用2年 | |||
A准精度 | 湿度 | ±2%RH(60%RH,25℃) | ||
温度 | ±0.4℃(25℃) | |||
B准精度 (默认) | 湿度 | ±3%RH(60%RH,25℃) | ||
温度 | ±0.5℃(25℃) | |||
变送器电路工作温度 | -40℃~+60℃,0%RH~80%RH | |||
探头工作温度 | 探头代号:-B宽温探头 | -40℃~+120℃ | ||
其余探头代号 | -40℃~+80℃ | |||
探头工作湿度 | 0~100%RH | |||
长期稳定性 | 湿度 | ≤1%RH/y | ||
温度 | ≤0.1℃/y | |||
响应时间 | 探头代号 | |||
其他 | 湿度 | ≤8s(1m/s风速) | ||
温度 | ≤25s(1m/s风速) | |||
-B | 湿度 | ≤6s(1m/s风速) | ||
温度 | ≤18s(1m/s风速) | |||
输出信号 | LoRa无线信号 | |||
传输距离 | 室内市区 | 可穿3-4堵混凝土墙 | ||
室外 | 视距3000m |
产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
LORA- | LoRa无线通信 | ||||
2- | 壁挂王字壳 | ||||
2 | 内置PE探头 | ||||
4 | 内置精装探头 | ||||
5 | 外延精装探头 | ||||
6 | 外延防水探头 | ||||
B | 外延宽温探头 |

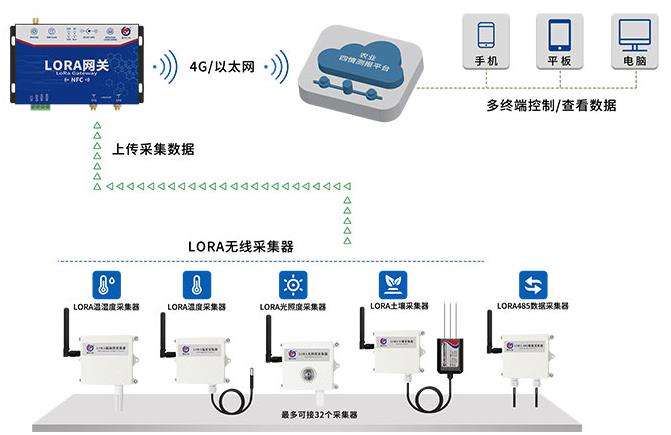

系统框架图

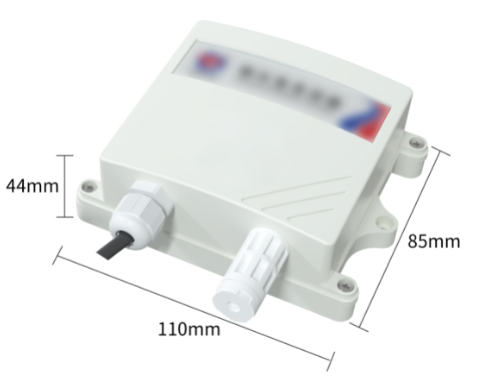

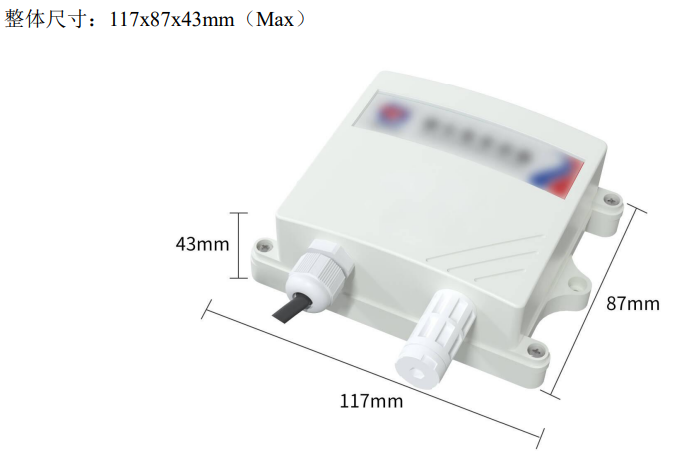

尺寸说明
安装说明

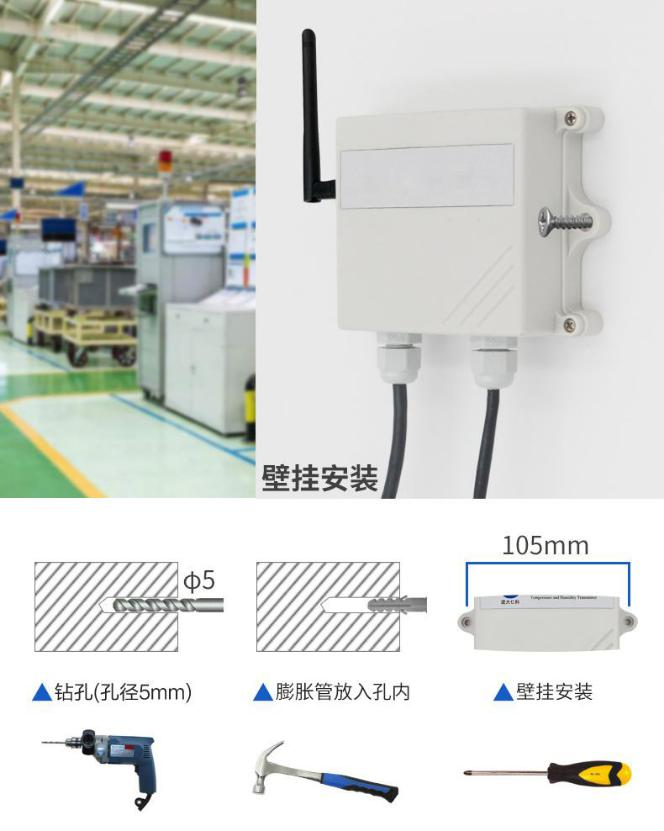

壁挂安装
王字壳安装挂扣安装
接口说明

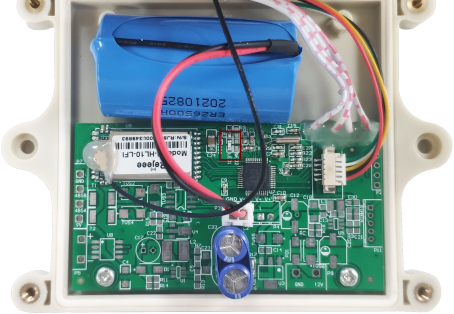

产品安装时首先拆开外壳装入通用对插锂亚电池,电池放在电路板上方位置,如图1,(注:若自行购买电池需注意插头的走线,走线如图2),指示灯(电池上方红框圈出位置)会快速闪烁,闪烁完成后保持熄灭状态。
图1

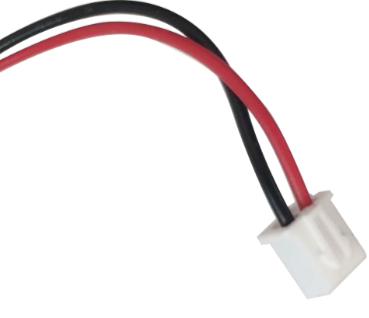

图2
