立杆水质监测站

产品型号:KH-SZJCM-M*-*

水质监测站KH-SZJCM-M*-*根据客户的需求自行搭配各类485变送器,不限于默认的485设备。
产品详情

产品概述

水质监测站具有 1 路 ModBus-RTU 主站接口(可通过此接口连接我司 485 变送器:可监测水体温度、水位高度、氨氮离子浓度、酸碱度、溶解氧浓度、电导率、水 体浊度;同时水质监测站可以根据客户自己的需求任意搭配 485 变送器,不限于默认的 485 设 备),2 路继电器输出;水质监测箱内可接网络视频字符叠加器和4G路由器,可扩接摄像头设 备;可扩接七寸触摸屏进行现场显示;该设备可通过 GPRS 方式将数据上传至监控软件平台, 也可以通过网口接入局域网,同时该水质监测站还带有 1 路 ModBus-RTU 从站接口也可将数据 通过 485 通信的方式上传至客户的监控软件或 PLC 组态屏等;该水质监测站还能外接 1 路 LED 屏显示(默认点阵数 96*48)。

功能特点

具有 1 路 ModBus-RTU 主站接口可接入我司 485 变送器,默认为:水体温度、水位高度、 氨氮离子浓度、酸碱度、溶解氧浓度、电导率、水体浊度。同时也可以根据客户需求任意 搭配其他 485 变送器。

2 路继电器输出,可关联到任何一路信号采集上做报警或自动控制使用。

1 路多功能 GPRS 通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台。

1 路 RJ45 网口,可将监测数据上传至远端监控软件平台。

具有 1 路 ModBus-RTU 从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件。

可外接 1 路室外 LED 单色显示屏,默认点阵 96*48(支持最大点阵数 1024*256)。

多种测量要素可自由搭配。

可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

可以支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

设备唯一 8 位地址,易于管理识别,可搭配我司提供的多种软件平台。

主要技术参数

参数名称范围或接口说明
 数据上传通信接口RJ45 网口通过网口方式上传数据
GPRS 无线通过 GPRS 方式上传数据
GSM 短信支持短信报警
ModBus-RTU 从站接口支持外部设备通过 ModBus-RTU 协议问询气象站中的数据。
 数据采集通信接口 从 RS485 接口能够采集 1-32 台 485 接口的变送器的数
据,最长通信距离≥1500 m
点阵 LED 屏显示接口 LED 屏显示接口支持最大点阵数 1024*256 的单色 LED 显示屏

1 路直流电压采集

采集量程 0-100V
采集精度±0.1V,输入阻抗≥100K
可设置转换系数

3 路 4-20mA 电流信号采集

 4-20mA 电流信号采集
采集分辨率 3000
输入阻抗≤120 Ω可设置转换系数
4 路开关量信号输

可检测干接点通断状态
 外接无源干接点,响应时间≤0.2s
2 路继电器输出继电器干接点输出继电器容量:250VAC/30VDC 5A
本继电器可关联到任意通道的上下限,用作报警或自动控制。
 数据上传间隔 1s~10000s数据上传间隔 1s~10000s 可设
默认 30s 上传一次
内置存储容量52 万条内置存储,最多可存储 52 万条
供电方式外部电源供电220V AC 交流电
 双供电支持 220V 市电与太阳能板双供电
(优先市电供电,当市电断电后太阳能板和 蓄电池提供供电,设备正常工作不会间断)

 太阳能供电
配套我司太阳能电池板和蓄电池
(太阳能电池板 60W,蓄电池续航时间 7 天左右)

产品选型

KH-
公司代号

SZJCM-
水质监测站

M1-
固定式膨胀螺丝安装立杆
M2-
固定式三脚架安装立杆
M4-
U 型固定式膨胀螺丝安装立杆
M5-
U 型固定式三角架安装立杆

LED-
220V 供电、带 96*48LED 显示屏
DC-12-
太阳能电池板+蓄电池
Y-
220V 交流电源供电

G-
GPRS 上传
4G-
4G 上传

不带触摸屏
HMI带触摸屏

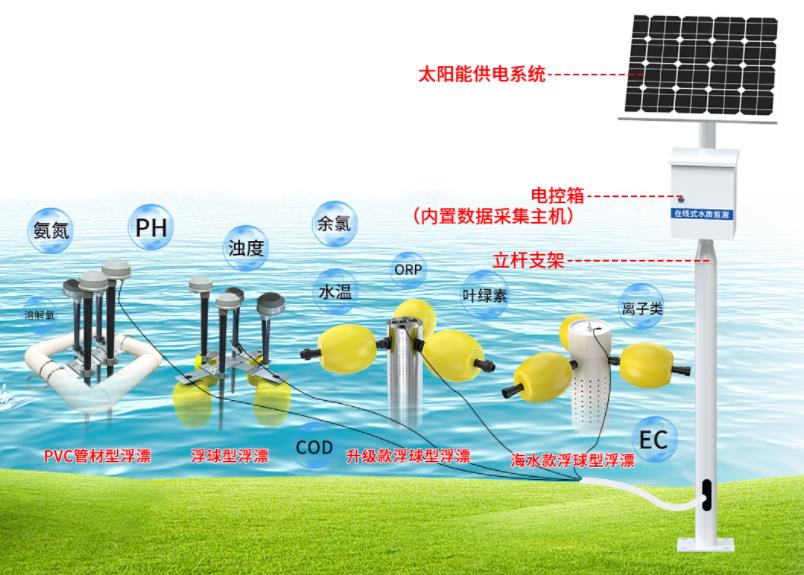

系统框架图

立杆水质监测站系统框架图

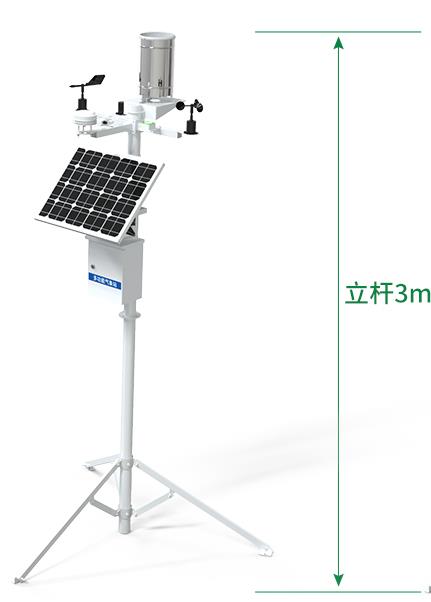

尺寸说明

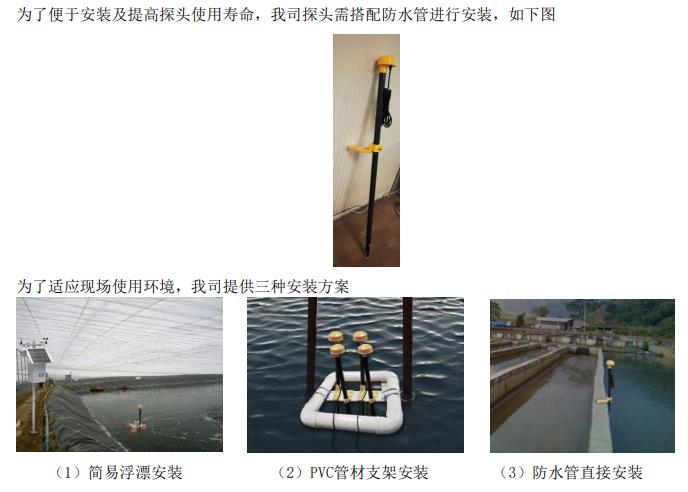

安装说明


接口说明

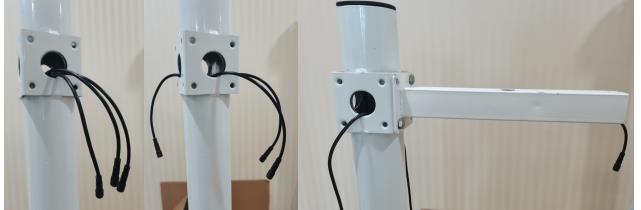

一拖三接线方式(默认):立杆内部走线,将一拖三线的母头与一根2.5米的延长线连接,将延长线一端沿微联孔伸进立杆内部,一拖三的公头留在立杆外;微联孔公头线数量和安装设备数量一致(若需要安装三个以上的设备,在一拖三线的公头上再接一根一拖三线即可),将线穿过横臂与设备上的防水对插母头接在一起,最后用四个螺丝将横臂固定牢固。


 一对一接线方式:此方式适用于带集线器的箱体,也是立杆内部走线,每台设备都配有2.5米延长线,延长线的公头母头均贴有线标,用户按线标将延长线公头与设备连接,另一端穿过支架放进立杆内部;立杆安装配电箱的部位做有微联孔,箱体中的防水对插线公头也贴有线标,用户使用时需将微联孔敲开,将立杆中的线通过微联孔勾出,接在配电箱内部对应线标的公头上即可完成安装。

线缆于立杆内部走线的设计,避免了太阳暴晒老化及被鸟兽啃食的问题,有效延长了设备的使用寿命。
