一体式余氯变送器

产品型号:RS-CL-N01-3

本产品是一款测量水体余氯浓度(次氯酸、次氯酸根浓度)的设备。使用三电极体系具有测量精度高、工作寿命长和无需频繁校正等优点。
产品详情

产品概述

 本产品是一款测量水体余氯浓度(次氯酸、次氯酸根浓度)的设备。使用三电极体系具有测量精度高、工作寿命长和无需频繁校正等优点。本产品适用于循环水自控加药、游泳池加氯控制以及饮用水处理厂、饮用水分布网、游泳池、医院废水对水溶液中余氯含量的精确测量。

功能特点

余氯测量范围为 0-2mg/L,0-10mg/L,0-20mg/L,分辨率 0.01mg/L。

一体式设计直接输出485信号,消除信号干扰。

3/4上下安装螺纹设计,便于安装。

防护等级IP68。

采用先进的非膜式恒电压传感器,无须更换膜片与药剂。

RS485 通讯接口:ModBus-RTU 通讯协议可方便联入计算机进行监测和通讯。

ModBus通信地址可设置,波特率可修改。

设备采用宽电压供电直流7~30V均可。

主要技术参数

供电DC 7~30V
功耗0.19W
通信接口RS485;标准的ModBus-RTU协议;通信波特率默认为4800
余氯浓度测量范围0-2mg/L,0-10mg/L,0-20mg/L,分辨率0.01mg/L
余氯测量误差±5%FS
重复性误差±0.05mg/L
响应时间<30s
设备工作条件

变送器元件耐温:0-50℃

PH:4-9

流速:30~60L/h
变送器耐压0.6MPa
变送器线长默认5m (10m、15m、20m可定制)
变送器使用周期1年
防护等级IP68

产品选型

RS-
公司代号

CL-
工业余氯变送器

N01-
RS485(ModBus-RTU 协议)

3-
一体式壳体

2量程为2mg/L
10量程为10mg/L
20量程为20mg/L

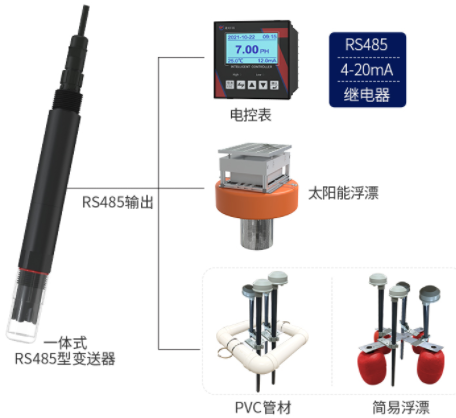

系统框架图

一体式余氯变送器系统框架图

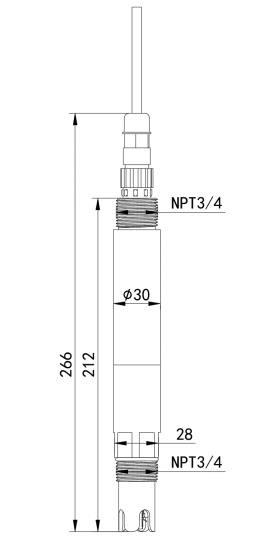

尺寸说明


安装说明

1. 沉入式安装:设备的引线从防水管里穿出,设备顶部的 3/4 螺纹与防水管 3/4 螺纹用生料带相连接。确保设备顶部及设备线不进水。

2. 管道安装:通过设备的 3/4 螺纹与管道相连接。

接口说明


说明

说明

棕色

电源正(7~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
