4G温湿度变送记录仪

产品型号:RS-WS-4G-6-*

产品采用大屏液晶显示,具有温湿度上下限双控,限值自由设置,温度、湿度凭密码校准,GPRS数据传输等功能,内部集成报警功能模块(蜂鸣器和继电器),可实现超高、低温、高、低湿时报警。
产品详情

产品概述

RS-WS-GPRS/4G-6系列是基于GPRS传输的温湿度变送器,只需一张移动或联通的SIM卡(4G选型支持全网通),就可以通过网络基站将采集的温湿度数据上传到服务器,GPRS通讯月流量小于30MB。可接入我司RS-RJ-K软件平台及本公司免费提供的环境监控云平台。

产品采用大屏液晶显示,具有温湿度上下限双控,限值自由设置,温度、湿度凭密码校准,GPRS数据传输等功能,内部集成报警功能模块(蜂鸣器和继电器),可实现超高、低温、高、低湿时报警。产品采用瑞士原装温湿度测量单元,具有测量精度高,抗干扰能力强等特点,保证了产品的优异测量性能。

设备广泛用于药品运输车辆、工业控制、楼宇控制、电力、计量测试、仓库、冷库等行业。

功能特点

瑞士原装温湿度测量单元,探头线最长可达30米。

采用GRPS传输方式,无需现场布线,无距离限制。

可实现断电告警、来电告警。

内置存储,通信恢复后,自动续传已存数据。

设备参数全部通过短信配置与查询,简单方便。

温湿度采集频率 2s/次,数据上传频率5s~10000 s/次可设。

内置报警功能,可进行报警的上下限值及回差值设置。

具有2 路常开触点,可任意关联报警事项输出(选配)。

内置一路蜂鸣器,外延一路声光报警器(选配),可实现超限声光报警。

可实现超限短信告警、振铃语音告警。

可接免费的RS-RJ-K软件平台及环境监控云平台

主要技术参数

供电10~30VDC
功耗0.5W(平均功耗)
通信接口GPRS/GSM,中国移动或中国联通的手机网络
4G(选配),中国移动或中国联通或中国电信的手机网络
数据上传GPRS进行数据上传,数据上传间隔5s-10000s可设
参数设置微信参数下发
内部存储记录周期1min-24h可设置,记录容量:65000组
A准精度

湿度±2%RH(60%RH,25℃)
温度±0.4℃(25℃)
B准精度
(默认)
湿度±3%RH(60%RH,25℃)
温度±0.5℃(25℃)
变送器电路工作温度-20℃~+60℃,0%RH~95%RH(非结露)
探头工作温度-40℃~+120℃,默认-40℃~+80℃
探头工作湿度0%RH-100%RH
长期稳定性湿度≤1%RH/y
温度≤0.1℃/y
响应时间湿度≤8s(1m/s风速)
温度≤25s(1m/s风速)
温度显示分辨率0.1℃
湿度显示分辨率0.1%RH
温湿度刷新时间1s
备用电池工作时间≥72h

产品选型

RS-


公司代号


WS-


温湿度变送、传感器


GPRS-


GPRS方式

4G-


4G方式


6-


大液晶壳

6J


大液晶壳(无继电器输出)


4-

内置精装探头

5-

外延精装探头

6-

外延防水探头

B-

外延宽温探头

系统框架图

4G温湿度变送记录仪系统框架图

尺寸说明


安装说明

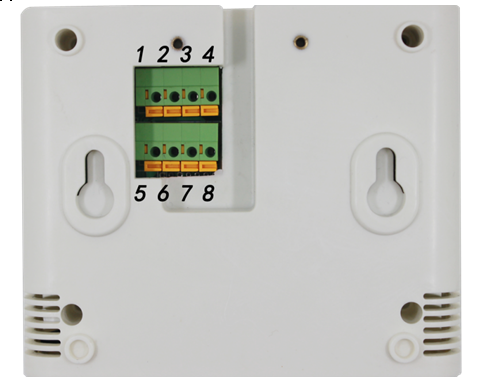

接口说明


序号

说明

序号

说明

1

电源正(10~30V   DC)

5

悬空

2

电源负

6

3

第一路继电器常开点

(选配)

7

第二路继电器常开点

(选配)

4

8
