温振变送器的功能与应用

现代企业自动化设备和人工智能的应用大大减少了生产现场运行操作人员,但是各种复杂的自动化电气设备、机械设备、各种电缆、管线的正常运行也为设备的维修保养工作带了挑战。

对于工厂而言,影响生产效率最关键的因素就是意外停机,一次停机将会导致整条流水线停止工作,造成数百万甚至千万的损失,对于风电厂、化工厂和钢铁厂而言,机器故障还有可能造成大型事故,损失更为巨大。

为减少停机事故的发生,很多工厂采用人工定期巡检维护的方式,工人定时巡检机器,发现故障后上报给维修部门,维修工再根据故障大小采取不同措施,进而反馈给车间主任,再汇报给工厂厂长等......这类“巡检式维护”耗费时间较长,极大地影响企业生产效率,并且也具有误差性。

为了更好的对机器进行监管,企业应充分利用现代化技术,最大程度的保障自身效益,避免停机事故的发生。

山东仁科温振变送器

山东仁科温振变送器是一款采用嵌入式技术、温度传感技术、振动传感技术开发生产的一款高性能、低功耗、抗干扰的复合型振动传感器,广泛应用在煤矿、化工、冶金、发电等行业的电机、减速机、风机、发电机、空压机、离心机、水泵等旋转机器温度和振动的在线测量。


温振变送器——设备优势

数据测量精准

机器在使用的过程中会存在一定的振动和发热现象,一旦出现故障,便会导致振动和温度数据异常。导致异常的情况包括但不限于转子不平衡、轴系不对中/轴承不对中、不同类型的松动、流体动力激振、滚动轴故障。

山东仁科温振变送器选用高性能的 MEMS 芯片,拥有山东省计量科学研究院校准证书。MEMS 芯片具有微小、轻量、低功耗、高可靠性、高灵敏度和高精度的特点,可以通过监测出温度和振动等数据,及时发现机器运行过程中不易察觉到的异常情况,以便能够尽早修复。


多轴同时测量

温振变送器可测量X、Y、Z三轴振动速度、振动位移等参数,避免了单轴振动传感器的局限性。在使用时,无论是需要监测哪个方位的速度和位移,它都可以涵盖到,满足用户所有需求,当振动速度异常(过快/过慢)时可及时发现。

除上述监测要素外,频谱型温振变送器还可以为用户同时提供速度和加速度的时域特征值(有效值、峰值、峭度系数)、位移的时域特征值(峰峰值)、频谱分析数据和故障诊断结果。

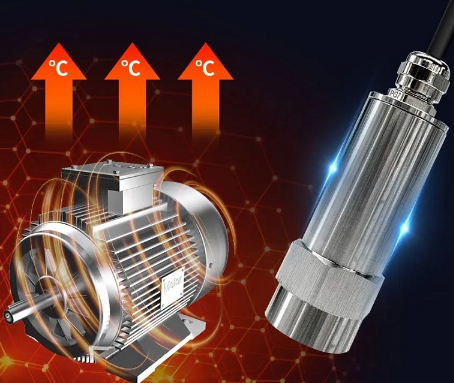

内置温度传感器

振动速度一旦出现异常,机器内部及表面温度就会持续升高/降低,从而出现明显温度差,温振变送器内置温度传感器,可测量机器表面温度,以便用户根据温度变化进一步确定电机是否出现故障。

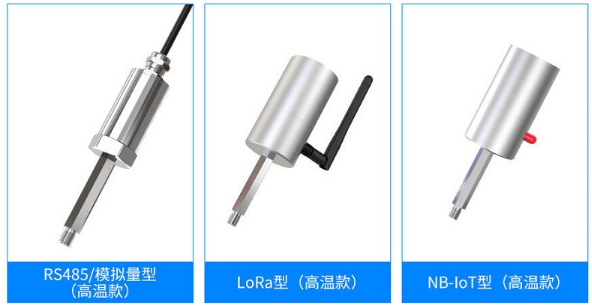

常规款温振变送器可测机器表面温度到-40℃~85℃,如果有更高的温度测量需求,用户还可以选择可测机器表面温度-40℃~150℃的高温款温振变送器。


全方位防护

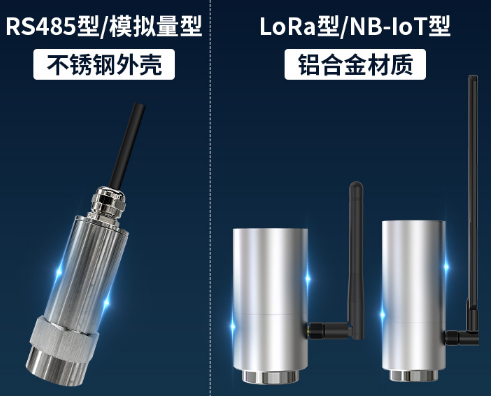

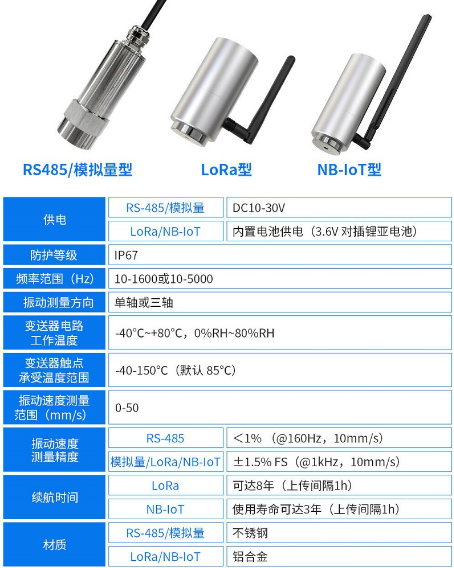

考虑到用户的使用环境不同,既有高温、高湿,也有多尘等情况,温振变送器外壳采用全不锈钢/铝合金设计,不锈钢具有高密度、高抗氧化性、耐磨损、耐腐蚀的特点;铝合金具有重量轻、强度高,防腐蚀能力强的优势,均能很好的保护内部元器件不受外界环境影响。

RS485型/模拟量型采用灌封设计,超强防护,就算使用在五米的水下也没问题!


安装简单容易操作

温振变送器拥有螺纹和磁吸两种安装方式。

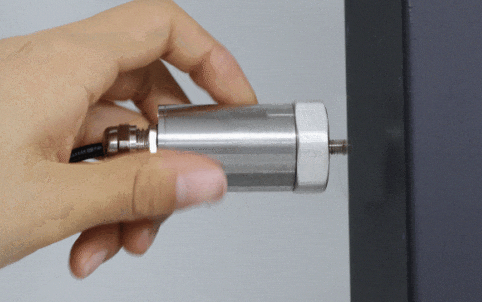

① 螺纹安装方式:螺纹有 M5×0.8×7、M8×1.25×10、M10×1.5×10 等常规螺纹规格,安装时直接拧在机器对应位置即可。

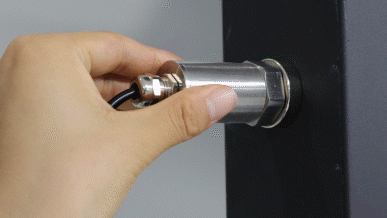

② 磁吸安装方式:磁吸款为 M5×0.8×7 螺纹款加磁座,安装时只需吸附于机器上即可。

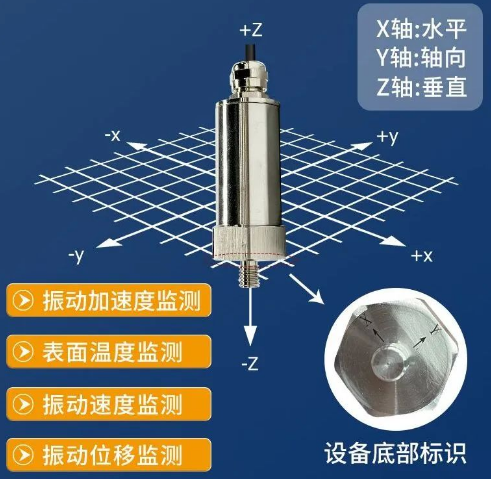

Ps:若需要检测的 X、Y 轴数据有特殊需求,需要着重注意传感器底部丝印标识,若仅监测单轴数据建议使用 Z 轴,即安装完成后垂直于设备底面的方向。

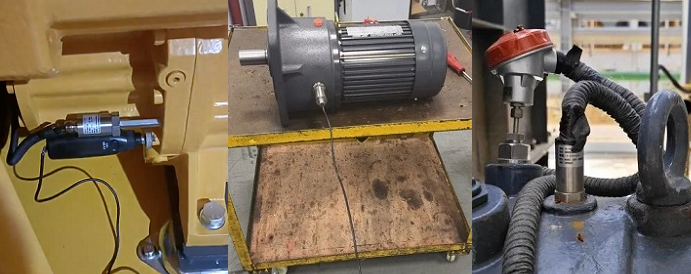

(现场使用图)


多种数据传输方式可选

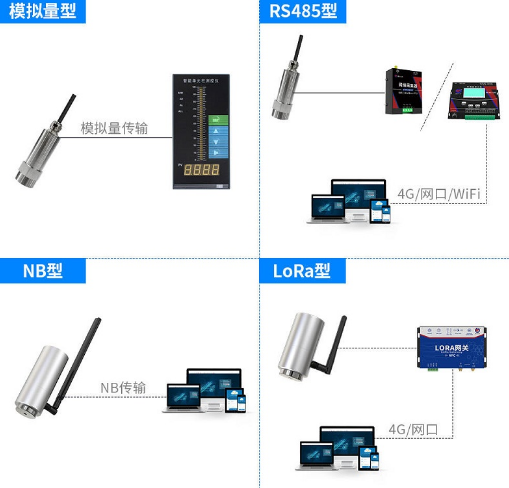

温振变送器拥有LoRa、NB-IoT、RS-485、模拟量的传输方式,用户可以根据需求进行选择,能够实时监测机器的振动状态,收集振动速度、温度数据,并上传到云平台对机器的运转率和性能进行跟踪和分析,及时发现机器的异常情况,提醒用户进行维修和调整,避免更大的故障和停机。


赠环境监控云平台

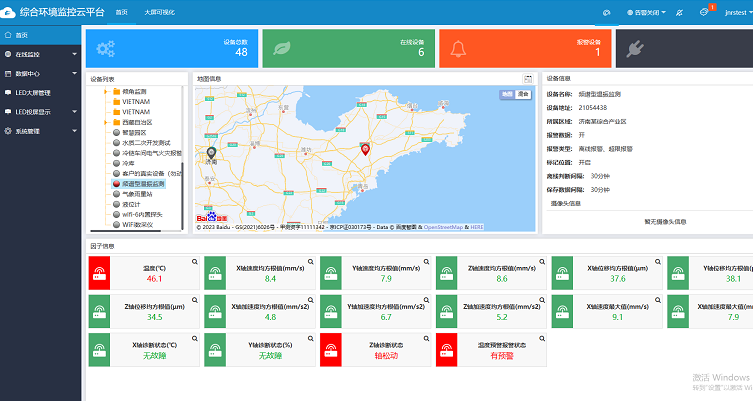

1数据实时显示

山东仁科在线式温振变送器可以同时测量电机上X、Y、Z三轴的振动速度、振动位移以及机器表面温度数据,并将监测的数据实时上传至环境监控云平台,以便用户随时掌握机器工作情况。

频谱型温振变送器还可以同时提供速度和加速度的时域特征值(有效值、峰值、峭度系数)、位移的时域特征值(峰峰值)、频谱分析数据和故障诊断结果。


2数据超限报警

环境监控云平台具有完善的报警功能,用户用户可以根据现场实际情况,为振动速度、振动位移及温度等数据设置安全阈值,一旦出现异常,平台便会以页面数据变红、弹窗的方式进行平台预警,以电话、短信、邮件、微信的方式进行远程报警,还可联动现场的声光报警器让工作人员及时发现,温振变送器意外离线,平台也会向用户发送设备离线信息。


3历史数据查询

环境监控云平台会根据用户自定义的存储间隔自动记录历史数据,用户可随时按时段查询,生成日报表、周报表、月报表,以表格/折线的方式,查看温振变送器监测到的往期数据,还支持不同格式的导出,为电机制定下一步维护计划提供数据支撑。


4账号分级

环境监控云平台具有完善的账号分级功能,可以建立多个子账号并根据不同人员职务分配对应平台管理权限,在实现信息共享的同时,增强团队的责任感。

5大屏可视化

环境监控云平台具有大屏可视化功能,以科技感的大屏幕为展示载体,将复杂、抽象的数据直观、全面、可视化的展示出来,为数据管理应用提供更加清晰智能的服务。


随着科技的不断发展,机械化水平越来越高,各领域对温振传感器的需求也日益增长,山东仁科会不断加大对温振变送器的研发投入,推动产品技术升级,让产品在更多领域发挥更重要作用,助力企业实现智能化、自动化管理。
