简述：智能水肥一体机系统组成构造

我国是农作物生产大国，同时也是水肥消耗大国，然而对于水肥来说，有效利用率并不十分令人满意。传统的自然灌溉，水分利用率只有40%左右。大量的未被利用的水把施用的肥料带走，严重浪费资源和能源，也引发了农业生态环境的污染。

水肥一体化技术是将灌溉与施肥融合为一体的农业新技术。水肥一体机是借助压力系统（或地形自然落差），将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，配兑成的肥液与灌溉水一起，通过可控管道系统供水、供肥，使水肥相融后，通过管道、喷枪或喷头形成灌溉、均匀、定时、定量，喷洒在作物发育生长区域，使主要发育生长区域土壤始终保持疏松和适宜的含水量，同时根据不同的作物的需肥特点，土壤环境和养分含量状况，需肥规律情况进行不同生育期的需求设计，把水分、养分定时定量，按比例直接提供给作物。那么水肥一体化技术带来了哪些好处？

节水省肥：采用滴灌式结构，把液体肥与水兑好后，均匀地输送到植株根部，大幅减少肥料和灌溉水使用量。

省时省工：取代传统人工劳动，降低人力和时间成本。

水肥均衡：根据作物生长规律，让作物“细酌慢饮”

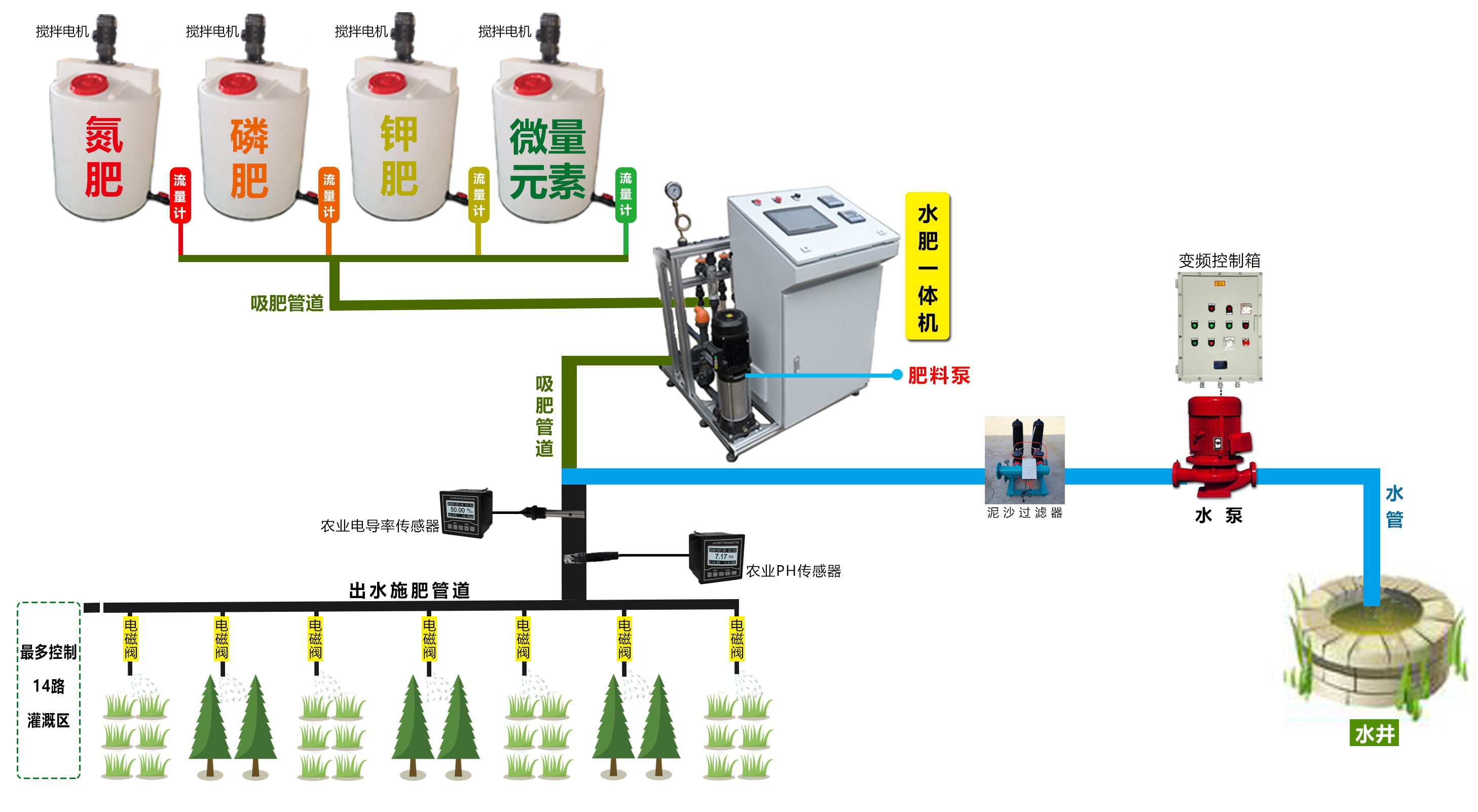

一、水肥一体化系统原理图

水肥一体化系统通常包括水源工程、首部枢纽、田间输配水管网系统和灌水器等四个部分，实际生产中由于供水条件和灌溉要求不同，施肥系统可能仅由部分设备组成。

水源系统：江河、渠道、湖泊、井、水库均可作为水源，只要水质符合灌溉要求，均可作为灌溉的水源。为了充分利用各种水源进行灌溉，往往需要修建引水、蓄水和提水工程，以及相应的输配电工程，这些统称为水源系统。

首部枢纽系统：其首部枢纽系统主要包括水泵、过滤器、压力和流量监测设备、压力保护装置、施肥设备（水肥一体机）和自动化控制设备。首部枢纽担负着整个系统的驱动、检控和调控任务，是全系统的控制调度中心。

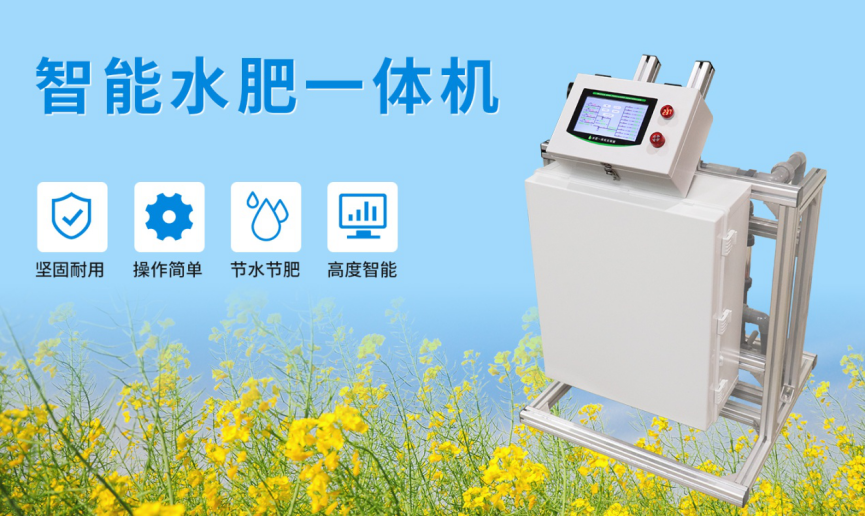

二、水肥一体机

通过控制系统自动进行管控，控制器会按照用户设定的配方、灌溉过程参数自动控制灌溉量、肥量、等水肥过程的重要参数，实现对灌溉、施肥的定时、定量控制，省水省肥，高效高产。水肥一体化智能灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。

灌区电磁阀的轮流工作，并手动控制灌溉和采集墒情。整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。

施肥系统

水肥一体化施肥系统原理由灌溉系统和肥料溶液混合系统两部分组成。灌溉系统主要由灌溉泵、稳压阀、控制器、过滤器、田间灌溉管网以及灌溉电磁阀构成。肥料溶液混合系统的控制器、肥料罐、施肥器、电磁阀、传感器以及混合罐、混合泵组成。

输配水管网系统

由干管、支管、毛管组成。干管一般采用PVC管材，支管一般采用PE管材或PVC管材，管径根据流量分级配置，毛管目前多选用内镶式滴灌带或边缝迷宫式滴灌带；首部及大口径阀门多采用铁件。干管或分干管的首端进水口设闸阀，支管和辅管进水口处设球阀。

输配水管网的作用是将首部处理过的水，按照要求输送到灌水单元和灌水器，毛管是微灌系统的最末一级管道，在滴灌系统中，即为滴灌管，在微喷系统中，毛管上安装微喷头。

无线阀门控制器

阀门控制器是接收由田间工作站传来的指令并实施指令的下端。阀门控制器直接与管网布置的电磁阀相连接，接收到田间工作站的指令后对电磁阀的开闭进行控制，同时也能够采集田间信息，并上传信息至田间工作站各个阀门控制器可控制多个电磁阀。

电磁阀是控制田间灌溉的阀门，电磁阀由田间节水灌溉设计轮灌组的划分来确定安装位置及个数。

灌水器系统

微灌按微灌灌水流量小，一次灌水延续时间较长，灌水周期短，需要的工作压力较低，能够较精确的控制灌水量，能把水和养分直接地输送到作物根部附近的土壤中去。

三、系统功能

用水量控制管理

实现两级用水计量，通过出口流量监测作为本区域内殂水总量计量，通过每个支管压力传感采集数据实时计算各支管的轮灌水量，与阀门自动控制功能结合，实现每一个阀门控制单元的用水量统计。同时水泵引入流量控制，当超过用水总量将通过远程控制，限制区域用水。

运行状态实时监控

通过水位和视频监控能够实时监测滴灌系统水源状况，及时发布缺水预警：

通过水泵电流和电压监测、出水口压力和流量监测、管网分干管流量和压力监测，能够及时发现滴灌系统爆管、漏水、低压运行等不合理灌溉事件，及时通知系统维护人员，保障滴灌系统高效运行。

阀门自动控制功能

通过对农田土壤墒情信息、小气候信息和作物长势信息的实时监测，采用无线或有线技术，实现阀门的遥控启闭和定时轮灌启闭。根据采集到的信息，结合当地作物的需水和灌溉轮灌情况制定自动开启水泵、阀门，实现无人值守自动灌溉，分片控制，预防人为误操作。

PC展示平台和移动终端APP

通过物联网水肥一体化智能监测平台，能够为用户提供传感器数据、图片远程、采集、传输、储存、处理及报警信息发送等服务。该平台以集中式分区化的方式为用户提供便捷、经济、有效的远程监控整体解决方案。通过物联网智能监测平台，用户可以不受时间、地点限制对监控目标进行实时监控、管理、观看和接收报警信息。

建立手机系统，客户直接采用微信客户端就可以控制和查看实时数据，手机端具有手动启动、关闭电磁阀，水泵等设备功能。

运维管理功能

包括系统维护、状态监测和系统运行的现场管理；实现区域用水量计量管理、旱情和灌溉预报专家决策、信息发布等功能的远程决策管理；以及对用水、耗电、灌水量、维护、材料消耗等进行统计和成本核算，对灌溉设施设备生成定期维护计划，记录维护情况，实现灌溉工程的精细化维护运行管理。

水肥一体化控制系统能够充分发挥现有的节水设备作用，优化调度，提高效益，通过自动控制技术的应用，更加节水节能，降低灌溉成本，提高灌溉质量，将使灌溉更加科学、方便，提高管理水平。
