防汛度汛,实时水情——水雨情在线监测站

河流、水库、大坝作为重要的水利基础设施,在水资源配置、防火减灾中发挥至关重要的作用。近年来,水资源对我国经济发展影响急剧增大,水雨情在线监测站的作用也愈发明显。

为进一步提高防汛抗洪决策的有效性和可靠性,及时对可能或者正在发生的汛情、险情、灾情进行动态监视,随时了解现场情况,以便采取相应的预防和补救措施,更应该加强对水雨情在线监测站的建设。

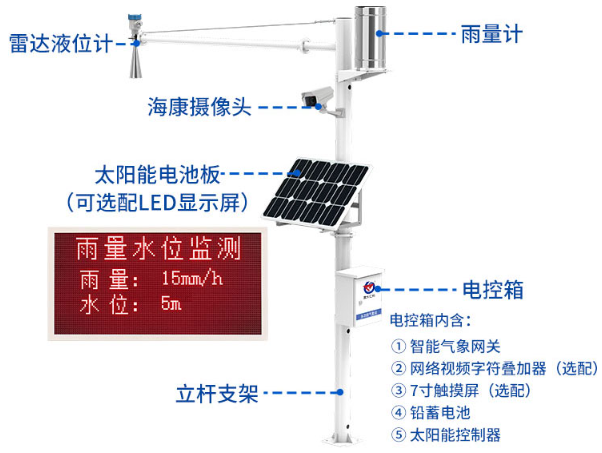

水雨情在线监测站利用控制技术,计算机软件技术,远程通讯技术等,实现24小时不间断连续采集水位、总雨量、瞬时雨量、日雨量、当前雨量等多个要素信息,并将采集到的信息上传至环境监控平台,实现现场全天监测无人值守,胜任在野外恶劣的气象环境下常年不间断工作。


数据监测要素多样化

水雨情在线监测站具有1路 ModBus-RTU 主站接口,用户可根据需求选择需要接入的485传感器,比如风速、风向、温湿度、噪声、光照等。

具有一路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量)及1 路继电器输出(选配)。

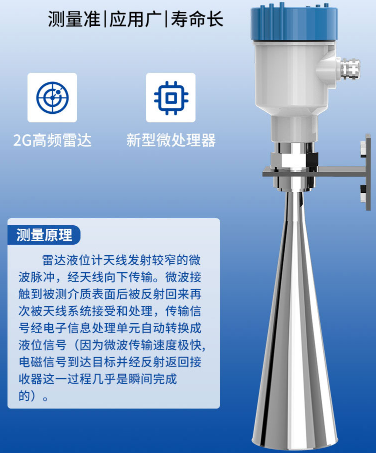

水雨情在线监测站中的雷达液位计天线经进一步优化处理,新型快速的微型处理器能够对信号进行更高速率的分析,让设备能够在反应釜、固体料仓等复杂的测量环境更有效工作。雷达液位计发射频率为80Ghz,测量范围为0.1~65m,测量精度达到0.1mm。


数据传输方式可选

水雨情在线监测站拥有多种传输方式,信号稳定、传输距离远、就算无人值守也能够实现24小时监测,并将数据上传至环境监控平台。

设备安装简单

①传感器设备设有独立线标,根据线标一一对插,安装省时省力。尤其是对于水质易发生变化的水库、含大量漂浮物和沉淀物的沟渠、生产大量水草的河道、偏僻野外的湿地,以及山洪多发的潮汐等场合的水位监测。

②水雨情监测站主杆采用3m高屈服强度碳钢,特有的防锈耐腐蚀工艺,能够长期用于恶劣的户外环境。当现场无法采用混凝土浇灌底座时,可以采用地笼安装,在地下放入地笼固定支架,即可达到与膨胀螺丝安装时相近的抗风强度。

③外接LED 屏显示(默认点阵数 96*48),高亮字体高清显示,30米之外也可清晰显示,防水防风更为耐用。

④根据用户需求,可选择带有7寸触摸屏的电控箱,可以直观的看到监测站数据及内部结构工作状态,触摸屏采用全彩显示画面,实时显示监测数据,可触摸修改参数配置、报警上下限等,支持定制,可免费帮助用户修改LOGO及页面功能。

多种供电方式可选

水雨情监测站支持三种供电方式,分别是220V市电供电、太阳能供电系统+蓄电池供电、双供电。

①如水位测量站、水坝水库等有专属供电设备的地区,可选择220V市电供电。

②如湖泊海面、井水水位等野外偏远地区,可选择太阳能供电系统供电。太阳能供电系统在阳光较好时会自动给蓄电池充电,就算后续遇到阴雨天气,水雨情在线监测站也可以维持近10天的工作时间。

高性能耐低温的电池,也让它拥有更广泛的工作范围,从东北使用到海南,从青岛使用到西藏,都不会对其工作能力造成影响。

③用户如果选择双供电,设备会优先进行市电供电,在市电供电断电后,才会开启太阳能供电,双重保障。

环境监测平台

环境监测云平台会自动收集水雨情在线监测站上传的监测数据,通过GPS地图、列表、图标、曲线的方式在平台页面端显示,还有历史数据分析/导出/打印、电子地图、信息共享,大屏可视化等功能,满足用户对实时监测信息的多维度、多层面查看数据,还具备多级别告警方式,支持语音、短信、邮件报警。
