产品型号:RS-YS-4G-A-LY
4G温湿度变送记录仪
嵌入式温湿度记录仪4G版
WIFI温湿度传感器COS-04
WIFI温湿度传感器COS-03
低功耗4G温湿度传感器(4G-C3)
4G王字壳温湿度传感器
NB型温湿度传感器
4G车载多探头温湿度记录仪
壁挂保温箱温湿度记录仪
WIFI温湿度变送记录仪
以太网温湿度变送记录仪
WIFI多探头型温湿度变送记录仪
产品概述
RS-YS-4G-LY蓝牙打印型温度记录仪是我司基于CFDA发布的《医疗器械冷链(运输、贮存)管理指南》研发的温度记录仪,只需一张SIM卡,就可通过网络基站将采集到的温湿度数据上传到云服务器(云平台),云平台完全中性、免费、24小时不间断运行,4G通讯月流量小于30MB。
同时设备带有直接连接蓝牙打印机的功能,可直接打印数据,可设置运输过程中本地存储的时间间隔,当温度超过限值(可设置)时,可自动切换到超限记录间隔(可设置)。
设备采用液晶显示,设备运行过程中每隔2秒更新一次测点数据(CFDA要求至少1分钟),运输过程中每隔1--60分钟(可设置,默认1分钟)上传数据(CFDA要求至少每隔5分钟),温度、湿度准确度可凭密码校准,设备可实现温度超上限或下限报警,自带声光报警和短信报警功能,报警时可向1--5人发送短信报警信息(CFDA要求至少2名)。
设备可GPS自动定位移动轨迹,对移动设备的路线更加清晰明确。
采用瑞士原装温湿度测量单元,测量精度高,抗干扰能力强,保证产品的优异测量性能。
功能特点
带有直接连接蓝牙打印机的功能,可直接连接蓝牙打印机,打印数据间隔可设置,正常存储间隔和报警存储间隔单独设置;
设备可GPS自动定位移动轨迹,对移动设备的路线更加清晰明确;
采用瑞士原装温湿度测量单元,测量精度高,抗干扰能力强,保证产品的优异测量性能;
温度超限可实现就地声光报警、短信告警(1~5个责任人可自由设定);
可设置运输过程中本地存储的时间间隔,当温度超过限值(可设置)时,可自动切换到超限记录间隔(可设置)。
主要技术参数
供电 | 10~30VDC | |
额定功耗 | 0.7W | |
通信接口 | 4G,手机通用网络 | |
数据上传 | GPRS进行数据上传 | |
参数设置 | 短信参数设置 | |
报警功能 | 温度越限短信报警、振铃报警 | |
内部存储 | 记录周期1分-24小时可设置,记录容量:65000组 | |
精度 | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温湿度 | -20℃~+60℃,0%RH~95%RH 非结露 | |
探头工作温度 | -40℃~+120℃,默认-40℃~+80℃ | |
探头工作湿度 | 0%RH-100%RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1s | |
备用电池工作时间 | 不带GPS定位产品≥7天 带GPS产品≥2天 |
产品选型
RS- | 公司代号 | |||||
YS- | 车载设备 | |||||
4G- | 4G方式上传 | |||||
A- | 内嵌记录仪 | |||||
LY- | 带一键打印功能 | |||||
空 | 空 | |||||
GPS | 带GPS定位 |
系统框架图

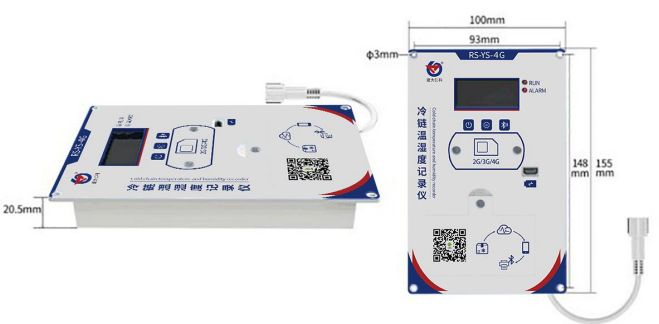

尺寸说明

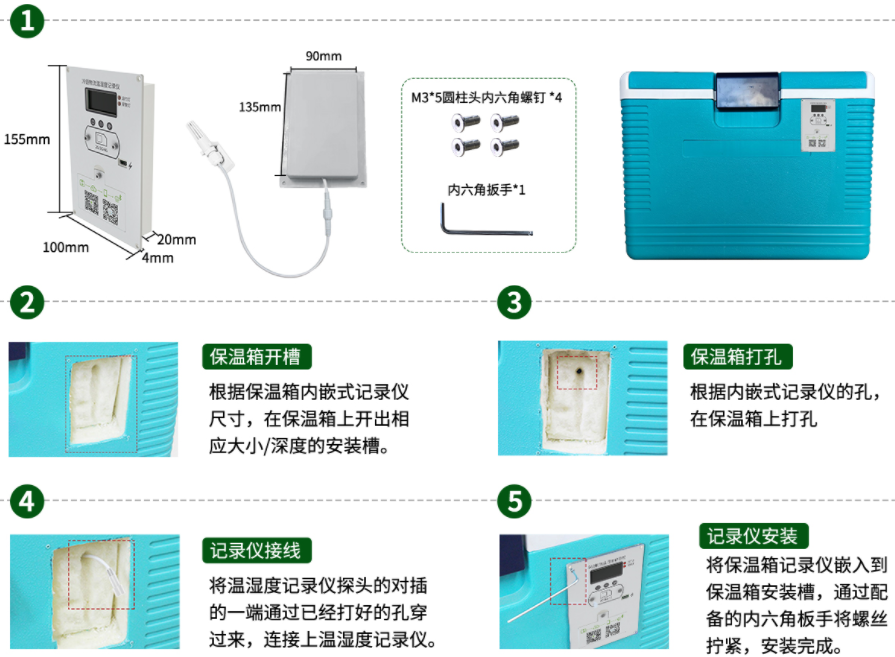

安装说明

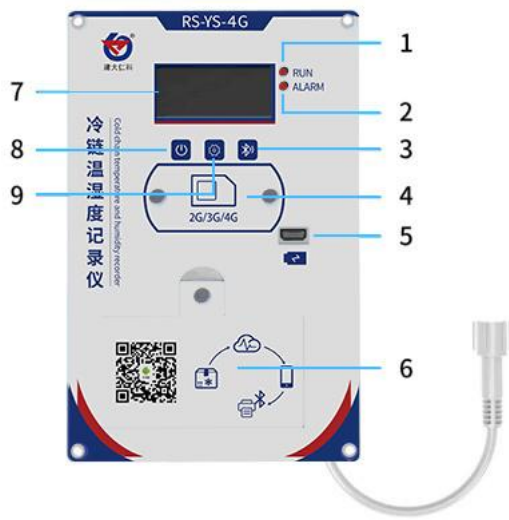

接口说明
编号 | 说明 | 备注 |
1 | 运行指示灯 | 运行状态下1分钟闪烁1次 |
2 | 报警指示灯 | 若用电池供电,超限后声光报警1分钟/次 |
3 | 蓝牙打印 | 蓝牙一键打印 |
4 | 手机卡仓 | 取下螺丝,可以安装或更换手机卡 |
5 | 充电接口 | 将适配器(普通手机充电器亦可)按图示插入设备,接市电220V |
6 | 电池 | 取下螺丝,安装电池 |
7 | 液晶显示屏 | 实时显示温湿度、已存储数据条数、时间、电池电量、信号强度、当前操作状态等信息 |
8 | 开关机键 | 开机或者关机按键 |
9 | 菜单键 | 设置运行参数 |
