地下综合管廊环境监控系统

地下综合管廊是集电力、通信、广播电视、给水、排水、热力、燃气等各种工程管线于一体的公共隧道，是现代智慧城市的重要基础设施和组成部分，也是维持现代化城市正常运行的命脉。随着城市地下管廊规模越来越庞大，所担负的城市人民群众赖以生存的物质基础的作用也越来越强。然而，近年来由于管廊数量增加、相关管理滞后等多种因素的交织作用，城市地下环境事故数量成倍增长，地下管廊安全问题已成为城市发展中亟待解决的重点问题。

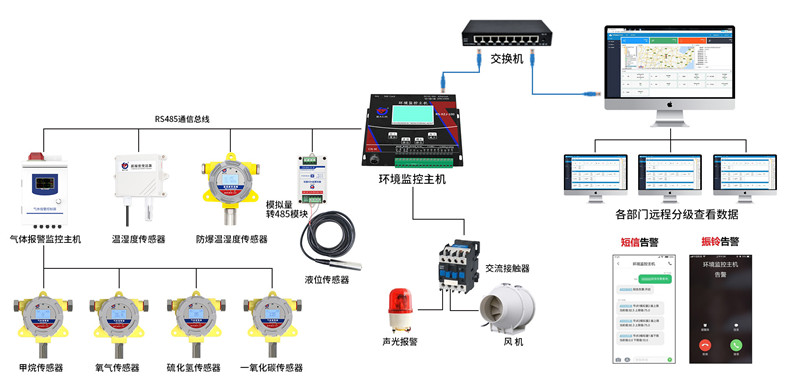

根据住建部印发的《城市地下综合管廊建设规划技术导则》相关要求，建大仁科推出一套地下综合管廊环境监控系统，以实现对地下管廊环境全方位实时监控。本系统由防爆式甲烷气体变送器、防爆式氧气气体变送器、防爆式硫化氢气体变送器、防爆式CO气体变送器、气体报警监控主机、温湿度传感器、防爆型温湿度变送器、液位传感器、环境监控主机以及环境监控平台组成。

该系统通过在地下综合管廊配置相应的传感器以RS485布线方式连接环境监控主机将采集到的环境数据用4G或以太网上传至环境监控云平台。通过软件对每个测点的测量值及其工作状态进行连续采集，如出现异常，系统会自动发出声光、短信、语音、邮件告警及时通知相关管理人员，将可能出现的险情消灭在萌芽状态，避免造成大的经济损失及影响管廊的正常工作。

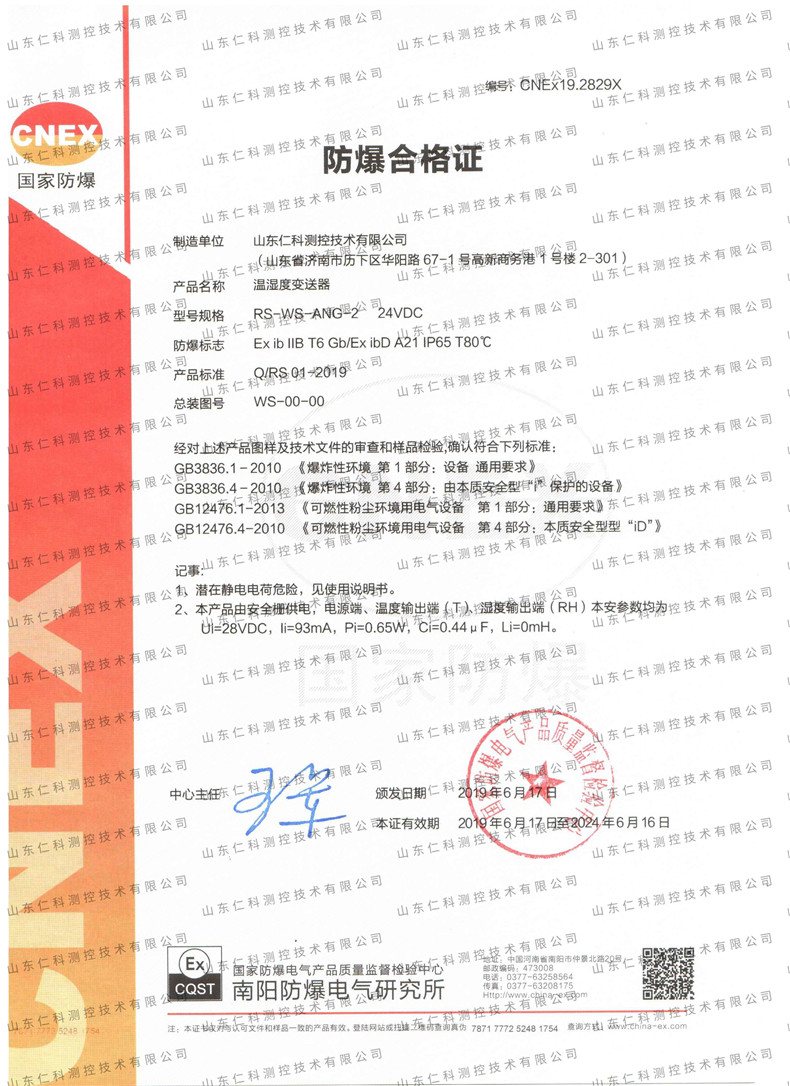

地下综合管廊属于地下封闭空间，一旦发生火灾，会迅速消耗掉管廊内部氧气并产生大量有害气体，当甲烷、一氧化碳、硫化氢等危险气体达到一定浓度时，还会引起爆炸。更为严重的是，发生火灾时管廊内部环境十分恶劣，抢修难度很大，对抢修人员也将造成人身安全威胁。针对地下综合管廊气体监测，本系统均采用防爆型气体变送器，防护等级 IP65，防爆标志：Ex d IIC T6 Gb。当任一气体浓度超标时，系统可自动关联风机。

系统功能

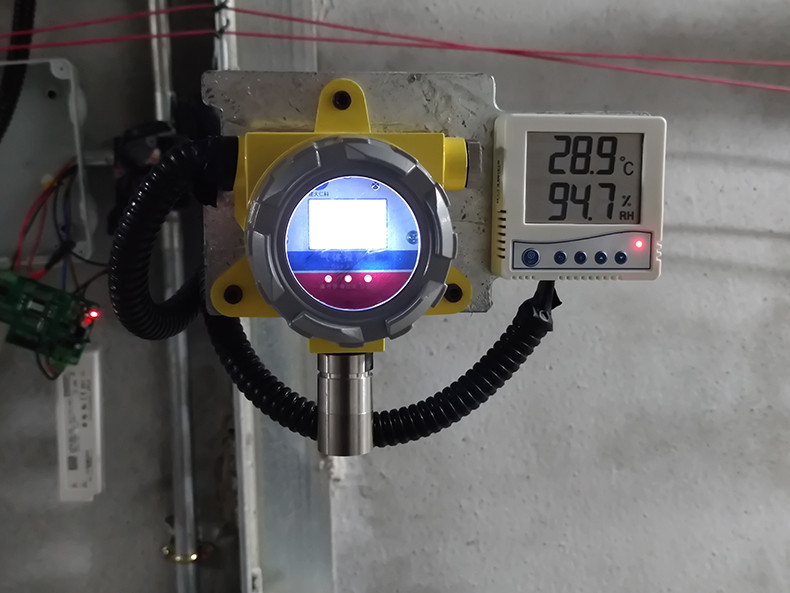

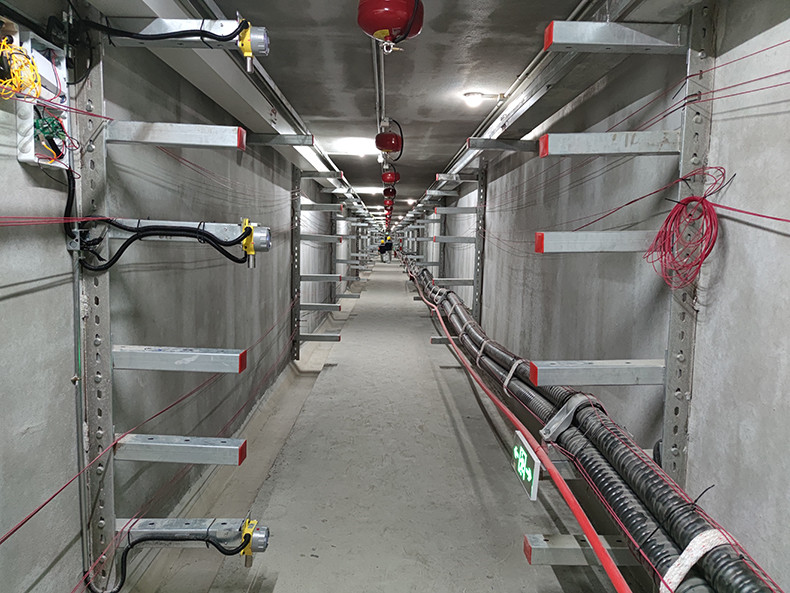

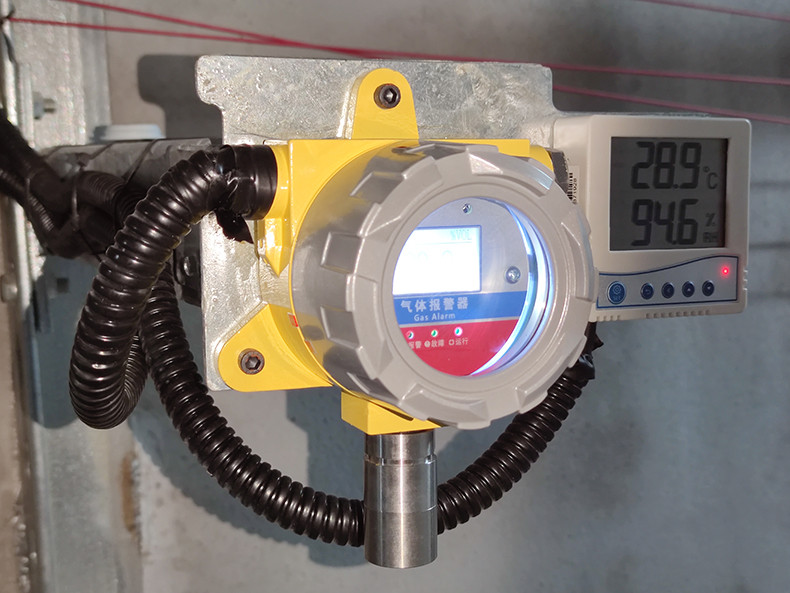

系统案例
