工业型壁挂温湿度变送器(模拟量型)

产品型号:RS-WS-*-2D

该变送器为工业型壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好。
产品详情

产品概述

该变送器为工业型壁挂高防护等级外壳,防护等级IP65,防雨雪且透气性好。电路采用美国进口工业级微处理器芯片、进口高精度温湿度传感器,确保产品优异的可靠性、高精度和互换性。 采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出,可接入现场数显表、 PLC、变频器、 工控主机等设备, 安全可靠,外观美观,安装方便。

功能特点

采用高精度温湿度测量单元,长期稳定性好漂移小。

采用专用的模拟量电路,使用范围宽。

10~30V宽电压范围供电。

安装方便,可壁挂安装可导轨安装。

抗灰尘防护等级高(IP65)。

主要技术参数

直流供电(默认)DC 10~30V
最大功耗电流输出1.2W
电压输出1.2W
A准精度湿度±2%RH(60%RH,25℃)
温度±0.4℃(25℃)
B准精度湿度±3%RH(60%RH,25℃)
温度±0.5℃(25℃)
温度量程-40℃~+120℃,默认-40℃~+80℃
湿度量程0%RH-100%RH
变送器电路工作温湿度-20℃~+60℃,0%RH~95%RH(非结露)
探头工作温度-40℃~+120℃,默认-40℃~+80℃
探头工作湿度0%RH-100%RH
长期稳定性湿度≤1%RH/y
温度≤0.1℃/y
响应时间湿度≤8s(1m/s风速)
温度≤25s(1m/s风速)
输出信号电流输出4~20mA
电压输出0~5V/0~10V
负载能力电压输出输出电阻≤250Ω
电流输出≤600Ω
开孔尺寸70mm
参数设置通过软件设置

产品选型

RS-公司代号

WS-温湿度变送、传感器

I20-

4~20mA电流输出
V05-

0~5V电压输出
V10-

0~10V电压输出

2D-
工业型壁挂

外置精装探头(默认)
5外延精装探头
6外延防水探头
7外延高灵敏度探头
8外延普通探头
9外延金属防水探头
A外延四分管螺纹探头
B外延宽温探头
ZJ外延夹持探头
HD活动螺纹探头
FW外延蜂窝型探头
FF外延不锈钢防风探头

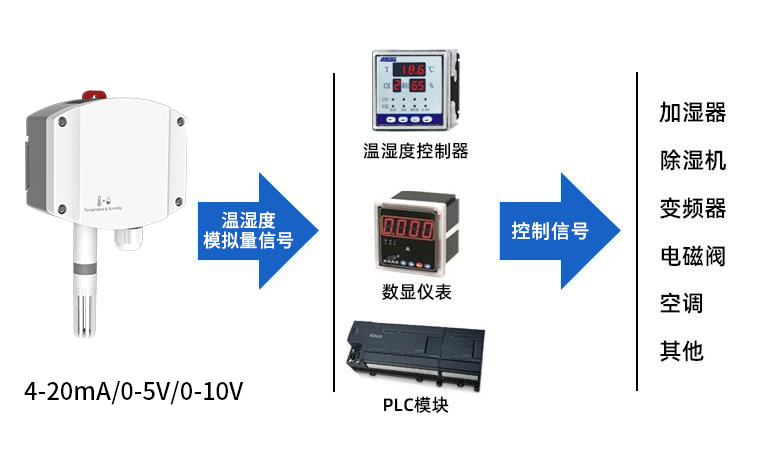

系统框架图

工业型壁挂温湿度变送器(模拟量型)系统框架图

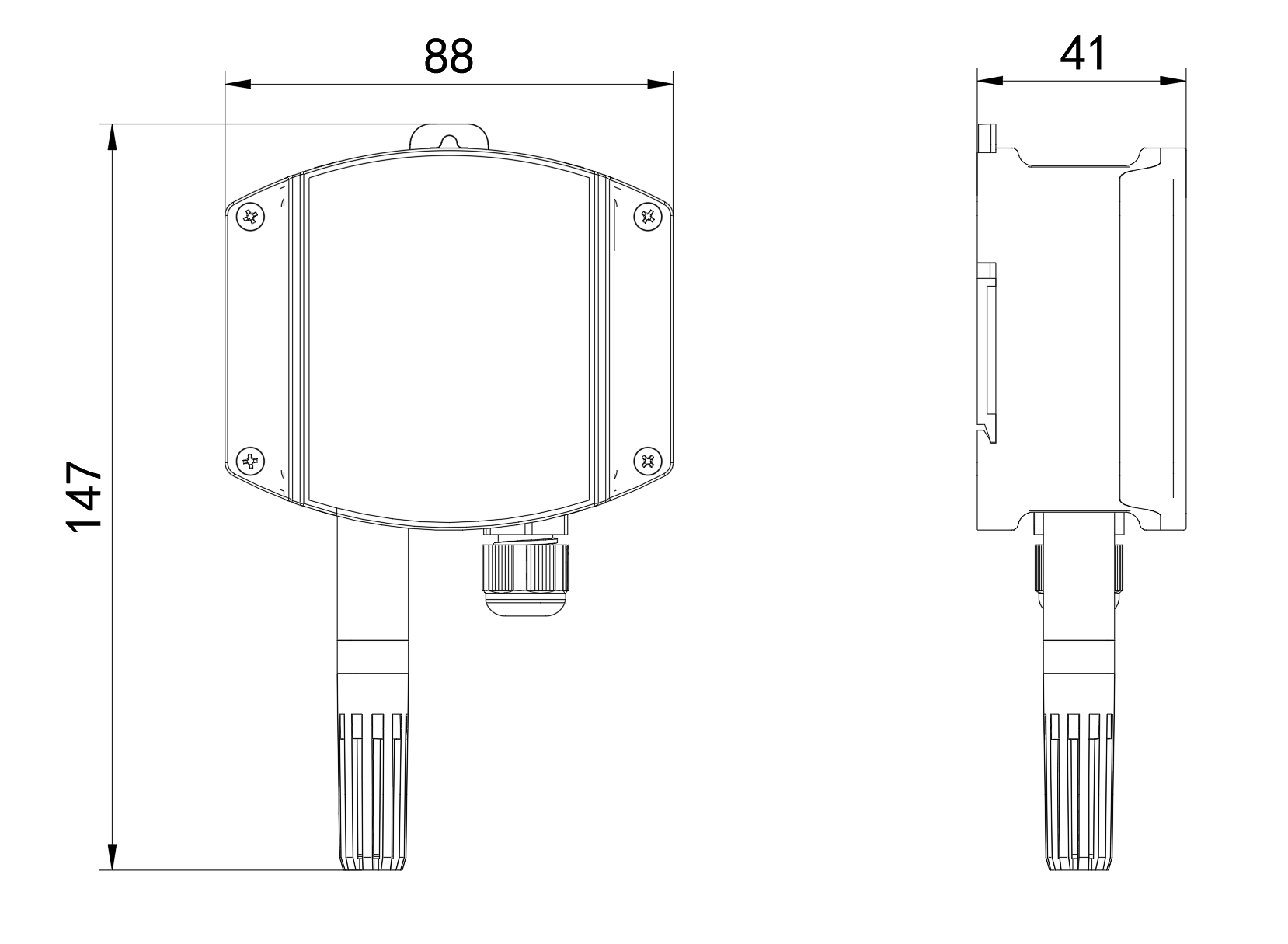

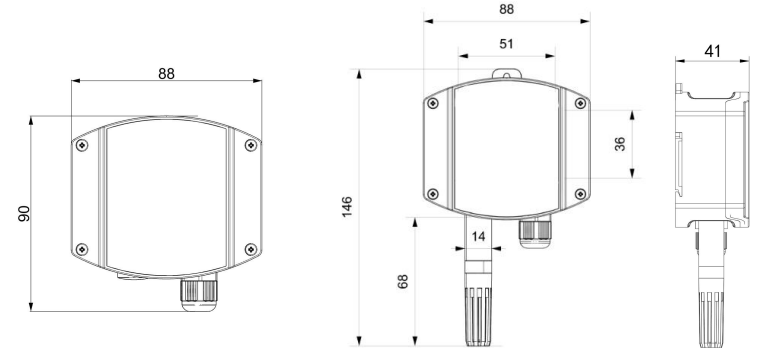

尺寸说明


安装说明

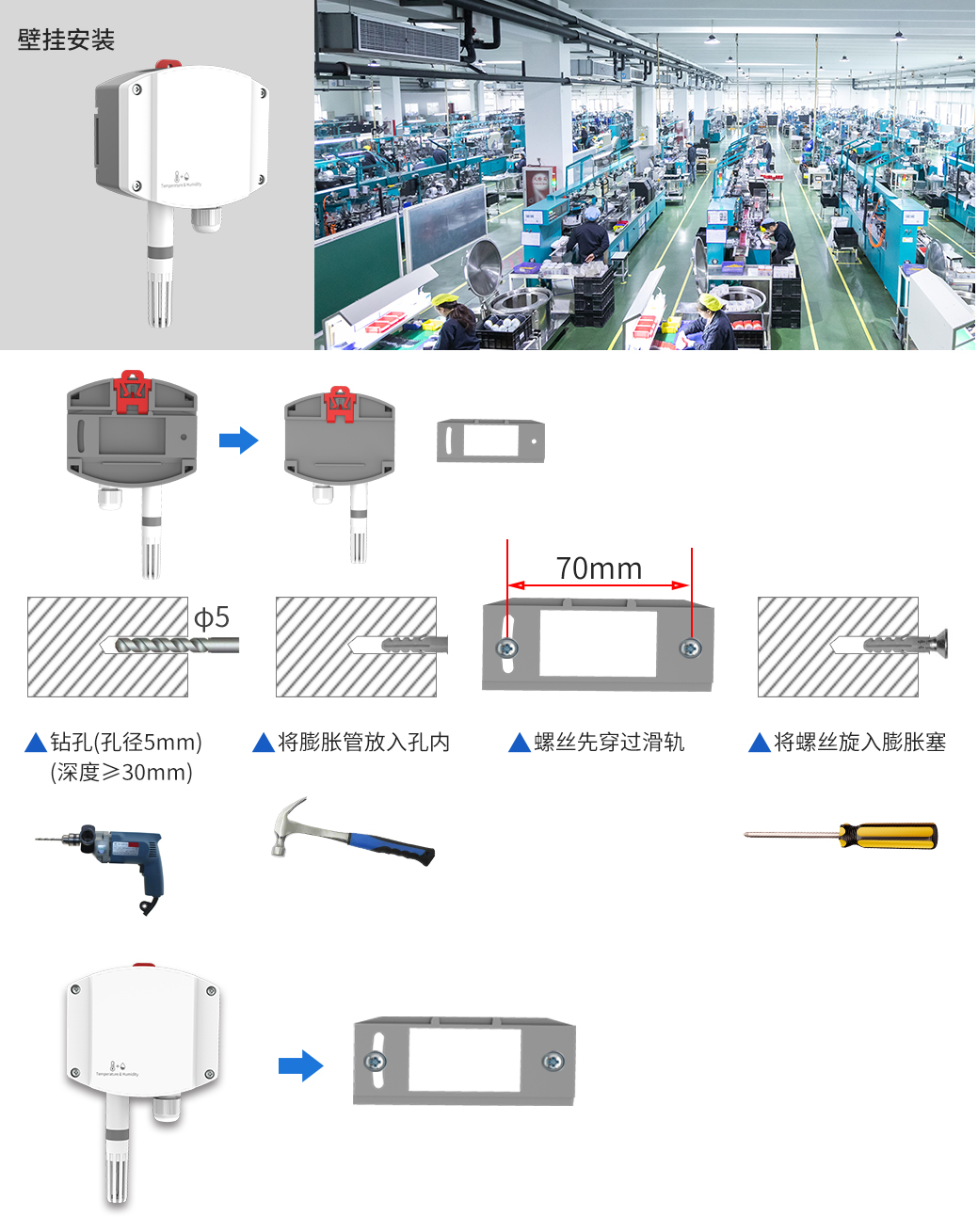

壁挂式安装

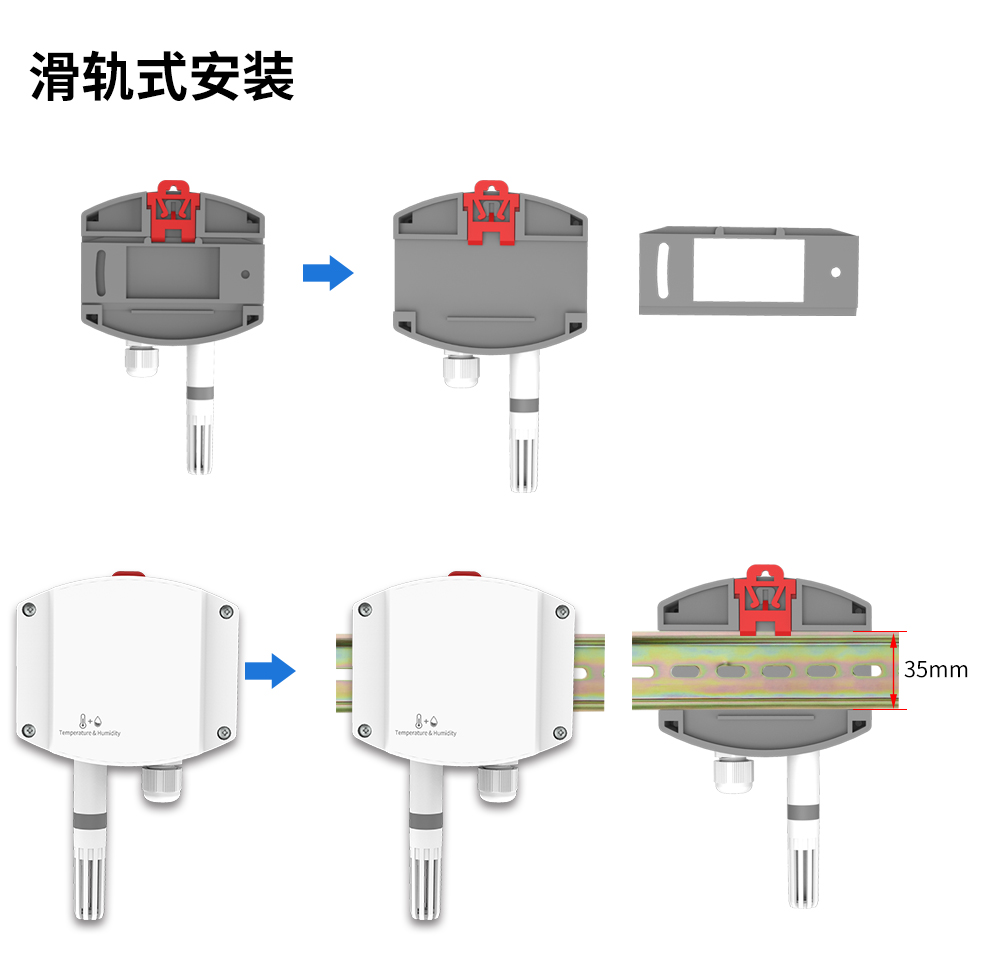

滑轨式安装

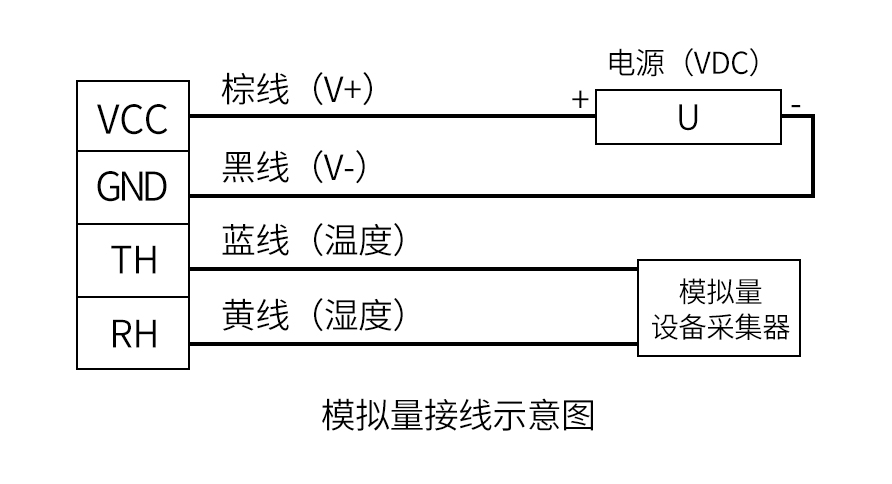

接口说明


电路标识

说明

电源

VCC

电源正

GND

电源负



输出

TH

温度信号正

RH

湿度信号正
