壁挂数码管王字壳温湿度传感器
产品型号：RS-WS-*-SMG-
温湿度看板模拟量型
壁挂王字壳模拟量型温湿度传感器
壁挂数码管王字壳温湿度传感器
86壳液晶模拟量型温湿度传感器
模拟量型工业管道式液晶温湿度变送器
模拟量型工业管道式温湿度变送器
数显管道式模拟量型温湿度传感器
风管温湿度传感器
混凝土养护专用温湿度变送器模拟量型
工业型壁挂温湿度变送器（模拟量型）
工业型壁挂液晶温湿度变送器（模拟量型）
防爆温湿度变送器(模拟量型)
产品概述
该变送器采用壁挂防水壳，多用于室外及现场环境恶劣的场合。 RS-WS-*-SMG-*温湿度变送器具有显示功能，实时显示当前温湿度。探头多种类型可选适用于不同现场，广泛适用于通讯机房，仓库楼宇以及自控等需要温度监测的场所。采用标准工业接口4~20mA/0~10V/0~5V模拟量信号输出，可接入现场数显表、 PLC、变频器、工控主机等设备。安全可靠，外观美观，安装方便。
功能特点
采用瑞士进口的测量单元，测量精准。
采用专用的模拟量电路，使用范围宽。
10~30V宽电压范围供电，规格齐全，安装方便。
可同时适用于四线制与三线制接法。
主要技术参数
直流供电（默认） | DC 10~30V（0~10V输出型只能24V供电） | |
最大功耗 | 电流输出 | 1.2W |
电压输出 | 1.2W | |
A准精度
| 湿度 | ±2%RH(60%RH,25℃) |
温度 | ±0.4℃（25℃） | |
B准精度 （默认） | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃（25℃） | |
变送器电路工作温湿度 | -40℃~+60℃，0~95%RH（非结露） | |
温度量程 | -40℃~+120℃，默认-40℃~+80℃ | |
湿度量程 | 0%RH-100%RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
输出信号 | 电流输出 | 4mA~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω | |
产品选型
RS- | 公司代号 | ||||
WS- | 温湿度变送、传感器 | ||||
I20- | 4~20mA电流输出 | ||||
V05- | 0~5V电压输出 | ||||
V10- | 0~10V电压输出 | ||||
SMG- | 壁挂数码管王字壳 | ||||
3 | 内置西门子头 | ||||
4 | 内置精装探头 | ||||
5 | 外延精装探头 | ||||
6 | 外延防水探头 | ||||
7 | 外延高灵敏度探头 | ||||
9 | 外延金属防水探头 | ||||
A | 外延四分管螺纹探头 | ||||
B | 外延宽温探头 | ||||

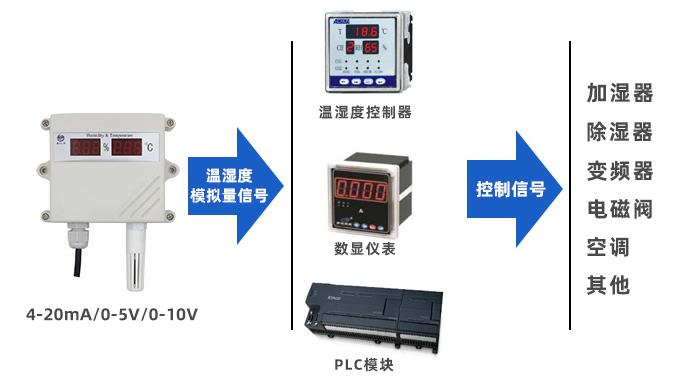

系统框架图

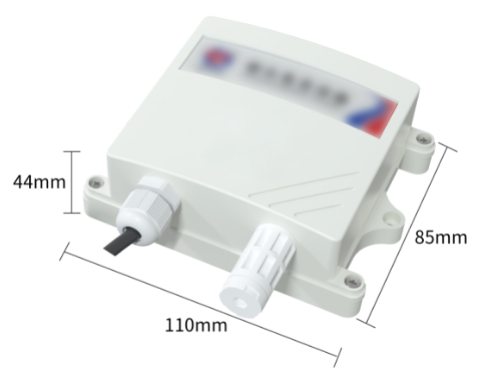

尺寸说明

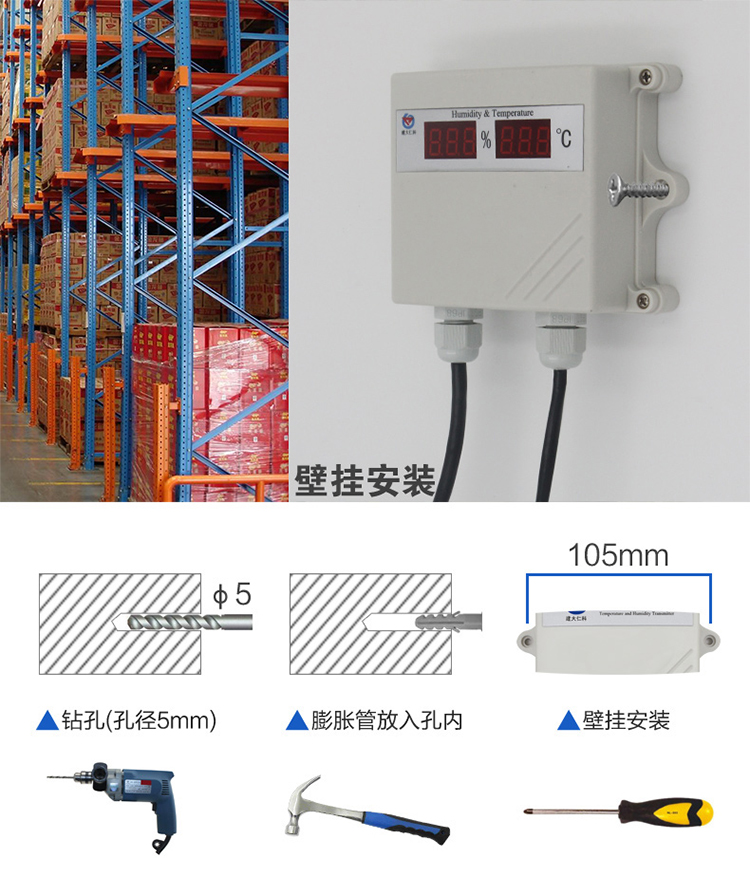

安装说明
接口说明
线色 | 说明 | |
电源 | 棕色 | 电源正 |
黑色 | 电源负 | |
输出 | 蓝色 | 温度信号正 |
绿色 | 温度信号负 | |
黄色 | 湿度信号正 | |
白色 | 湿度信号负 |
四线制接法示意图
三线制接法示意图
