卡轨壳水浸变送器

产品型号:RS-SJ-*-4

该水浸变送器广泛应用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备机柜以及其它需积水报警的场所。
产品详情

产品概述

该水浸变送器广泛应用于通讯基站、宾馆、饭店、机房、图书馆、档案库、仓库、设备机柜以及其它需积水报警的场所,产品采用独有的交流采样技术,确保测量电极长期保持灵敏,避免电极极化,寿命长,检测可靠。采用485通信接口标准ModBus-RTU通信协议,可接入现场组态系统或PLC;带有1路继电器常开点输出,方便接入现场设备,标准DIN35mm导轨安装,安装方便。升级版带有蜂鸣器报警功能及按键复位功能。

功能特点

我公司采用交变电流采集积水的电感参数,准确区分是否发生水浸,甚至可以区分纯净水与自来水(默认以自来水为检测对象,若要检测纯净水请特殊说明)。因为采用交变电流检测,电极即使长时间浸泡也不会产生电泳极化,不依赖特殊电极,做到寿命长、检测可靠。---此技术为我公司专利,已获专利局授权,凡仿冒者我公司保留追究其法律责任的权利。

主要技术参数

供电

DC10-30V

最大功耗

继电器输出

1.2W

RS485输出

0.4W

检测对象

自来水、纯净水

变送器电路工作温度

-20℃~+60℃,0%RH~95%RH(非结露)

输出信号

继电器输出+RS485输出

常开触点+

RS485(ModBus协议)

产品选型

RS-
公司代号

SJ-
水浸变送、传感器

N01R01-
RS485+继电器常开点

4卡轨壳
4H卡轨壳带复位按键及声音报警

系统框架图

卡轨壳水浸变送器系统框架图

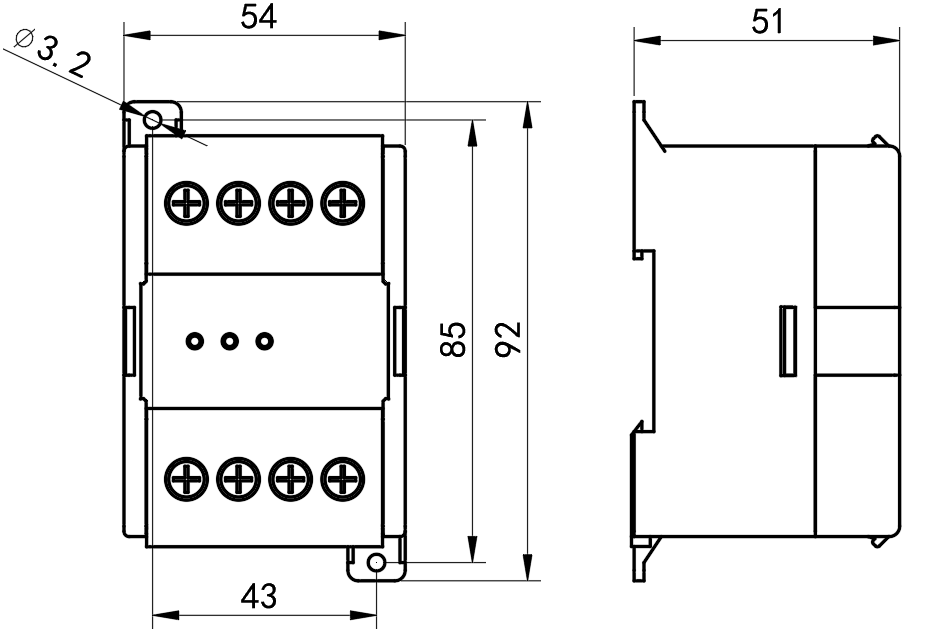

尺寸说明

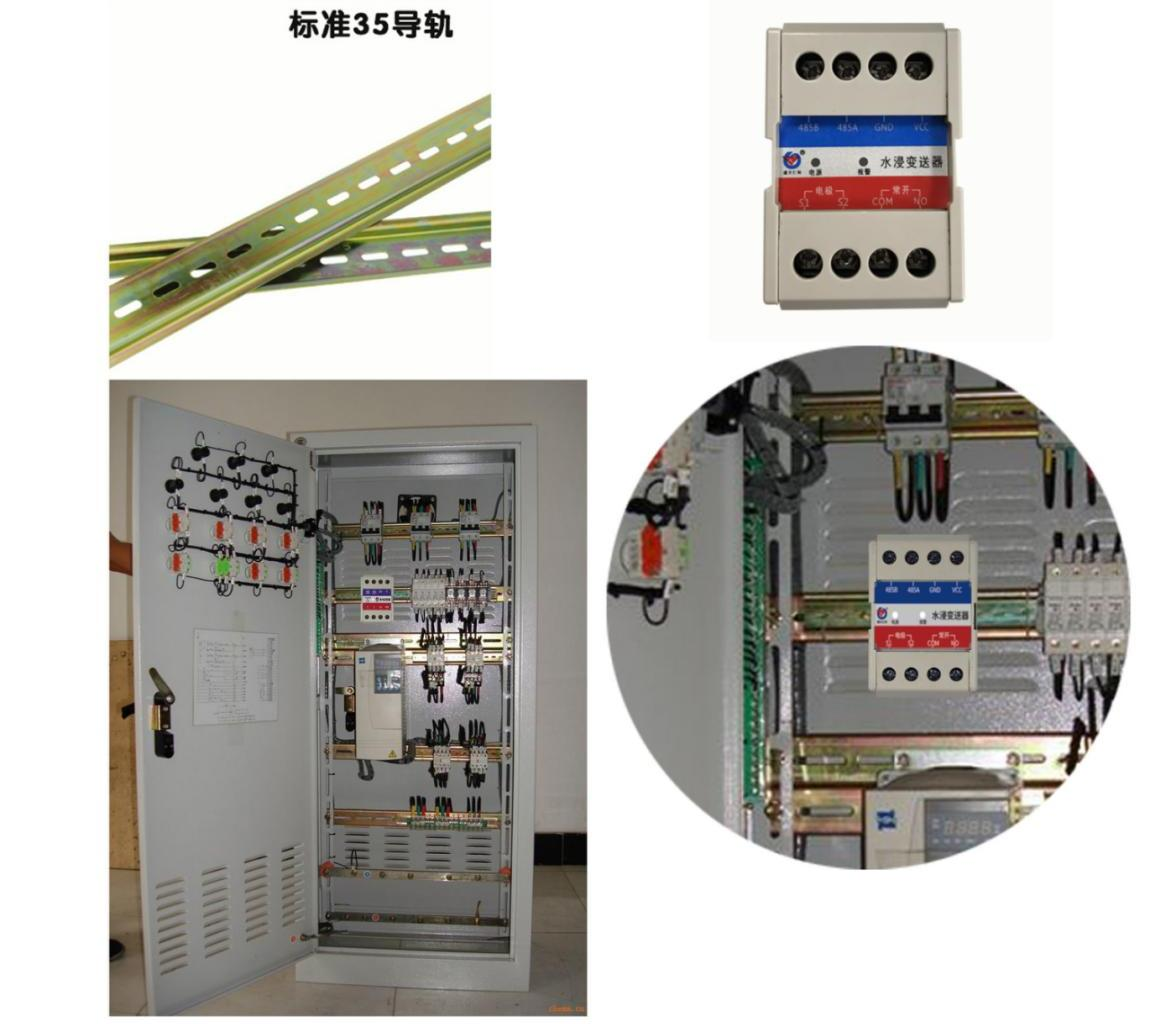

安装说明


接口说明

电源及485信号接线

宽电压电源输入10~30V均可。485信号线接线时注意A/B两条线不能接反,总线上多台设备间地址不能冲突。

继电器接口接线

设备标配是具有1路继电器输出,两条出线为常开触点。

具体接线

PC标识

水浸485型

水浸开关量型

V+

电源正(10~30V DC)

GND

电源负

S1

水浸探针

S2

485-A/OUT

485-A

继电器常开触点

485-B/COM

485-B
