烟雾变送器
产品型号：RS-SMK
我司设计的烟雾变送器，采用半导体原理烟雾传感器，具有反应迅速灵敏、抗干扰能力强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复性和高稳定性的特点。
产品详情
产品概述
我司设计的烟雾变送器，采用半导体原理烟雾传感器，具有反应迅速灵敏、抗干扰能力 强的特点，经过我司独有的补偿算法、多段标准气体标定，亦具有长寿命、高精度、高重复 性和高稳定性的特点。适用于智能家居、智能交通、车库、车间、化工厂、大棚养殖场、密 闭生活场所等需要实时监测烟雾浓度的场合。
设备采用宽压 10~30V 直流供电，RS485 、模拟量（4~20mA、0~5V、0~10V 可选）WiFi、LoRa信号输出，外壳防护等级高，可以适应现场环境恶劣的检测场合。
功能特点
采用半导体传感器，稳定耐用。
量程0-2000ppm、0~10000ppm可选,其他量程亦可定做。
测量精度高，可达±5%FS以内,重复性可达2%以内。
485通信接口标准ModBus-RTU通信协议，地址、波特率可设置，通信距离最远2000米。
可选配高品质OLED显示屏，现场可直接查看数值，夜晚亦可清晰显示。
现场供电采用10~30V直流宽压供电，可适应现场多种直流电源。
产品采用壁挂式防水壳，安装方便，防护等级高可应用于恶劣的现场环境。
主要技术参数
RS485型、模拟量型、LoRa型：
| 供电电源 | 10~30V DC |
| 输出信号 | 485 LoRa |
| 功耗 | 0.9W |
| 温度测量范围 | -40℃~+80℃ |
| 温度精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 烟雾零点漂移（-20~40℃） | ±3%FS |
| 重复性 | ≤2% |
| 使用寿命 | ≥12个月 |
| 量程 | 0~2000ppm、0~10000ppm |
| 精度 | ±5%FS（@C3H8，2000ppm、25℃、50%RH） |
| 分辨率 | 1ppm |
| 响应时间 | ≤35s |
| 预热时间 | ≥24h |
WIFI型：
| 供电电源 | 10~30V DC |
| 功耗 | 0.9W |
| 温度测量范围 | -40℃~+80℃ |
| 温度精度 | ±0.5℃（25℃） |
| 湿度测量范围 | 0~100%RH |
| 湿度精度 | ±3%RH（60%RH,25℃） |
| 工作温度 | -20~50℃ |
| 工作湿度 | 15~90%RH 无冷凝 |
| 压力范围 | 90~110kPa |
| 稳定性 | ≤2%信号值/月 |
| 烟雾零点漂移（-20~40℃） | ±3%FS |
| 重复性 | ≤2% |
| 使用寿命 | ≥12个月 |
| 量程 | 0~2000ppm、0~10000ppm |
| 精度 | ±5%FS（@C3H8，2000ppm、25℃、50%RH） |
| 分辨率 | 1ppm |
| 响应时间 | ≤35s |
| 预热时间 | ≥24h |
| WIFI 通信参数 | 802.11b/g/n |
| 安全性 | 安全方式WEP/WPA-PSK/WPA2-PSK 加密类型WEP/TKIP/AES |
| 配置工具 | 《蓝牙碰一碰配置》 |
产品选型
| RS- | 公司代号 | ||||
| SMK- | 烟雾变送传感器 | ||||
| SMKWS- | 烟雾温湿度三合一变送传感器 | ||||
| N01- | RS485（ModBus协议） | ||||
| I20- | 4~20mA电流输出信号 | ||||
| V05- | 0~5V电压输出信号 | ||||
| V10- | 0~10V电压输出信号 | ||||
| WIFI- | WIFI方式上传 | ||||
| LORA- | LoRa方式上传 | ||||
| 2- | 壁挂王字壳 | ||||
| OLED- | 王字壳带OLED屏幕 | ||||
| 2Y- | 外延型烟雾变送器 | ||||
| 2YOLED- | 外延型烟雾变送器带OLED 屏幕 | ||||
| 2000p | 量程0~2000ppm | ||||
| 10000p | 量程0~10000ppm | ||||

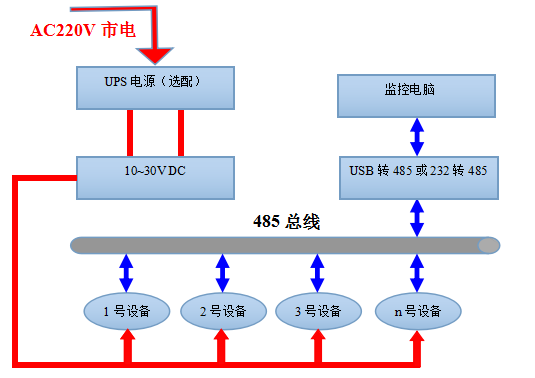

系统框架图

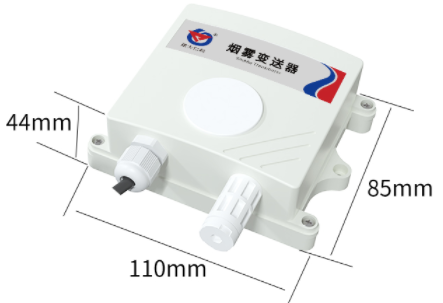

尺寸说明

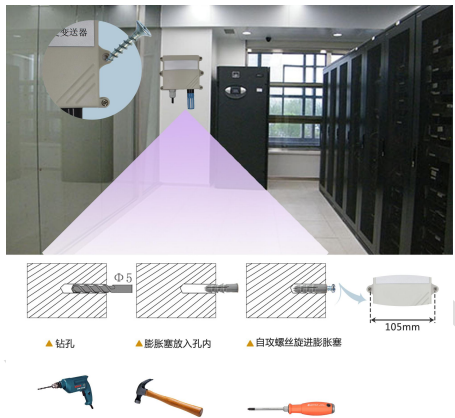

安装说明
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，总线上多台设备间地址不能冲突。
线色 | 说明 | |
电 源 | 棕色 | 电源正（10~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
