地埋式积水测点(LoRa无线)

产品型号:RS-JSCD-LORA-1-DC

我公司研发的地埋式积水测点由防水防腐 304 不锈钢外壳、水位检测模块(积水深度、积水状态)、蓝牙配置模块、LoRa无线通讯模块、内置锂亚电池等组成。
产品详情

产品概述

我司研发的地埋式积水测点由防水防腐304不锈钢外壳、水位检测模块(积水深度、积水状态)、蓝牙配置模块、LoRa无线通讯模块、内置锂亚电池等组成。

设备检测水位原理 是根据液介式超声波传感器,利用测量声波从发射至接收的时间间隔,结合补偿后的声波声 速得到声波传输的距离。超声波探头距离界面的距离。利用已安装设备超声波至水面回波, 即可获得当前液位高度。

LoRa地埋式积水测点通过LoRa无线通信,将测量到的水位信息传输到远程遥测终端,遥测终端将得到的水位值通过4G通讯模块,再传送给后台服务器,然后传送到微信小程序/ 云平台网页终端。同时可以将检测到的水位值,实时显示在LED屏上,水位超限会触发号 筒扬声器和声光报警器双重报警。从而全面掌握城市内涝状况、实现排水统筹调度,建立起 城市内涝监测预警系统。

功能特点

LoRa 通信,通信距离远。

可外接显示屏,实时显示当前水位,超限变色显示。
可通过手机配置软件“蓝牙app”进行配置参数。
IP68防水等级,可常年工作于室外,不惧淋雨室外。
工作时间长,无积水的情况下,可连续工作5年
体积小、功耗低、抗干扰能力强,外观小巧精致,方便施工。
可多个测点同时采集数据传到主机处。

主要技术参数

供电方式内置电池供电(3.6V锂亚电池)
续航时间无积水的情况下,可连续工作5年
水位量程≤1.5m
水位误差1cm
分辨率1mm
输出信号LoRa无线扩频信号
外壳材质304不锈钢
防护等级IP68
安装方式采用地埋式安装

产品选型

RS-
公司代号

JSCD-
地埋式积水测点

LORA-
无线LoRa通讯

1-
304不锈钢外壳

DC内置电池

系统框架图

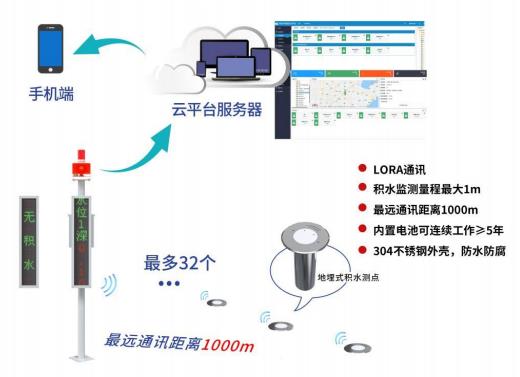

地埋式积水测点(LoRa无线)系统框架图

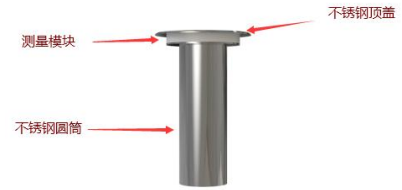

尺寸说明


安装说明

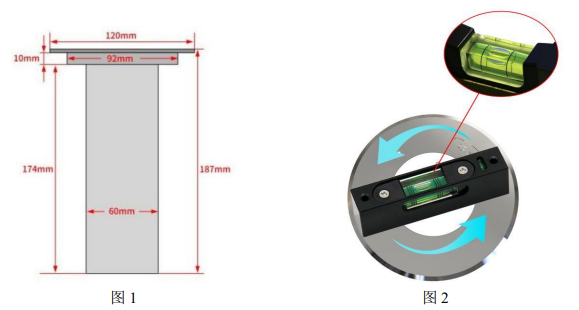

采用地埋式安装方式,在路面安装设备处开设一安装孔,设备尺寸如下图 1 所示。开孔 完毕后将设备垂直放入安装孔,倒入填充物固定好设备。 安装时,需保证设备顶部保持水平,将设备放置到预设孔内,可使用水平仪在测点顶部 平面旋转 1 周测试确保水平气泡处于中间位置,避免安装有倾斜影响测量。如下图 2 所示。


接口说明

1)设备支持蓝牙配置,需要手机下载配置软件“蓝牙配置 app”,可联系我司工作人员获取。

2)使用磁铁在上盖白色聚四氟乙烯处,围绕聚四氟乙烯顺时针旋转 3 圈或 3 圈以上(确 保在 3s 时间内旋转两圈)。然后打开下载完毕的“蓝牙配置 APP”软件,点击连接设备, 搜索测点设备地址(测点地址格式为 JSCD+八位设备 ID);若为搜索到设备地址,请重复 上述操作。

3)连接上蓝牙配置 APP 后,可在 APP 内可设置终端主机地址、从机地址、发射频率、 接受频率、发射/接收扩频因子、数据上传间隔、系统时间、水浸门槛值、系数 A/B、登录 密码、设备程序版本(只读)、蓝牙名称(只读)等操作。
