多普勒流速仪
产品型号：RS-DOPL-N01-1/2
多普勒流速仪通过多普勒效应计算频率变化测量流速，且可以测量水位和水体的温度。壳体采用 ABS 工程塑料，坚固防碰且可以有效的密封防水。广泛应用于明渠、河道以及非满管管道计量监测。
产品详情
产品概述
多普勒流速仪通过多普勒效应计算频率变化测量流速，且可以测量水位和水体的温度。 壳体采用 ABS 工程塑料，坚固防碰且可以有效的密封防水。具有 RS485 通讯功能，可进行远程传输，具有良好的稳定性和可靠性。体积小、精度高、重量轻、量程覆盖范围广，适用于各行业需要对流体流速进行测量的场所。广泛应用于明渠、河道以及非满管管道计量监测。
功能特点
采用 ModBus-RTU 通信协议，利用 RS485 进行通信。
采用高品质导气线缆，可常年在水中浸泡。
多重防护结构设计，防护能力高。
设备全部采用电子设计，宽电压供电、低功耗，无机械部件。具有测量准确、稳定的优点，可靠性高，抗干扰性强。
主要技术参数
| 供电电压 | DC10～30V |
| 功耗 | 单向测量：待机电流65mA/12V，测量电流106mA/12V 双向测量：待机电流72mA/12V，测量电流126mA/12V |
| 流速 | 单向测量量程：0.03~5m/s 双向测量程：0.03~10m/s |
| 测量精度：±1.0%±1cm/s | |
| 水位 | 量程0.03～5m |
| 测量精度0.3%±0.5cm | |
| 温度 | 量程：-10℃～60℃ |
| 测量精度：±1℃ | |
| 瞬时流量范围 | 0～99.99m³ |
| 累积流量范围 | 0.1-999999m³ |
| 测量间隔 | 可设置，默认3s |
| 接口类型 | RS485（ModBus-RTU） |
| 工作温度 | -10-60℃ |
| 防护等级 | IP68 |
产品选型
| RS- | 公司代号 | |||
| DOPL- | 多普勒流速仪 | |||
| N01- | 485通信（ModBus-RTU） | |||
| 1 | 单向测量，流速测量范围0.03-5m/s | |||
| 2 | 双向测量，流速测量范围0.03-10m/s | |||

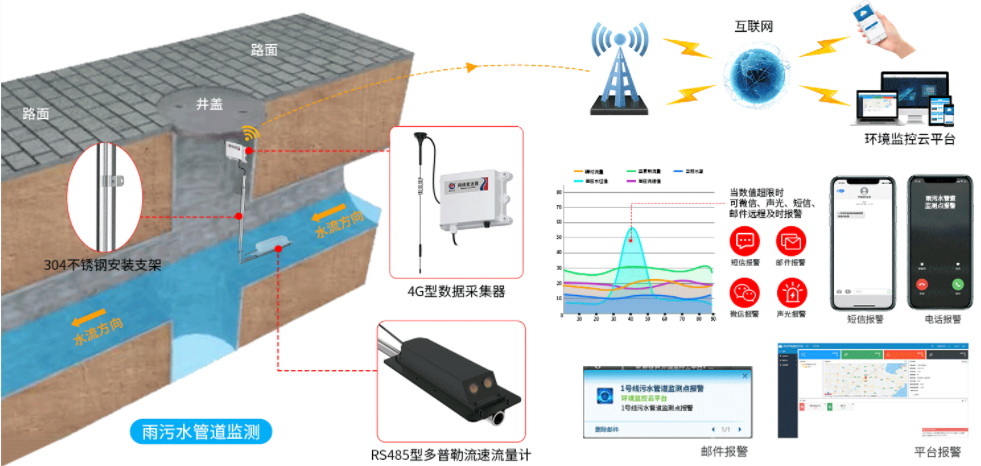

系统框架图

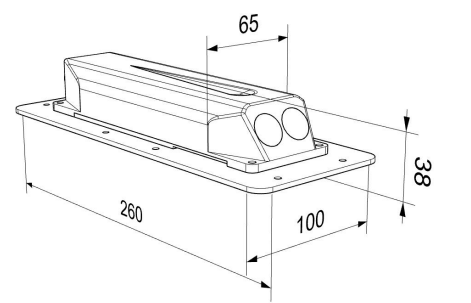

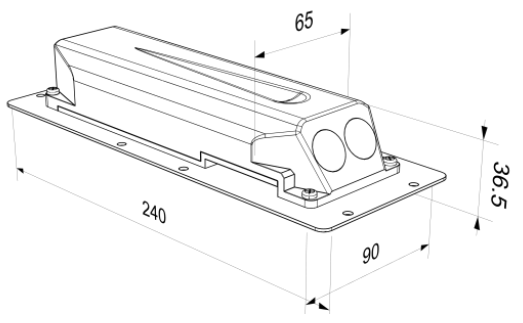

尺寸说明

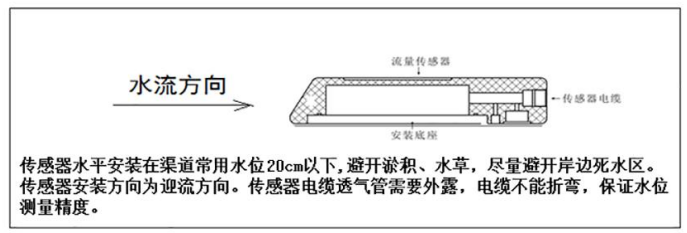

安装说明
正常安装保证在最低水位以下 20cm，最少不能低于 5cm，以免暴露水外。
多普勒流速仪安装板预留了 M5 圆孔，可以用来固定流速仪。
考虑现场是否会有树枝、杂草、石块或者高浓度泥沙，如果存在杂物最好在多普勒流速仪前方 5 米以外做隔离栅对设备附近的水体进行过滤，并及时对设备进行清洁，保证设备传感器部件无异物遮挡。

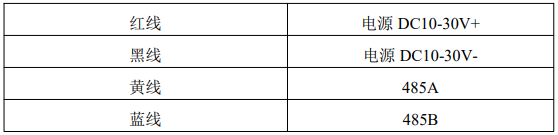

接口说明
