大气能见度测量仪
产品型号：RS-NJD-*-1
产品概述
我司自主研发的大气能见度测量仪能适应各种恶劣天气状况，一体化的设计使内部电缆的布局更趋合理。采用了光学部件镜头朝下并带有防护罩，有效防止降水、飞沫或尘埃进入镜头，减少探头表面的污染。这种设计提供了精确的测量结果并减少了维护的需要。能见度仪的过电压和电磁保护装置能保证传感器的长时间安全运行。广泛应用于道路气象信息系统、雾探测网络、机场气象系统、冷却塔烟雾探测、气象监测、港口安全。
功能特点
35°向前散射原理，测量更准确。
结构简单、稳定性好、可靠性高、能耗低、使用维护方便。
红外LED光源，增加滤光设计、抗光源干扰。
设备表面进行防腐处理，抗雨水腐蚀。
功耗低，内部电路抗干扰设计。
可对大气能见度进行连续测量输出。
仪器的直流供电电路具有防反接和自恢复保险双重设计。
主要技术参数
供电 | 10~30V |
测量范围 | 默认5-10000m 可选5-50000m或5-80000m |
典型精度 | ±10% （@25℃，50%RH） |
分辨率 | 1m |
更新间隔 | 20s |
平均无故障时间（MTBF） | 大于18000h |
变送器元件耐温 | -40~80℃ |
工作相对湿度 | 不大于95%（30℃） |
重量 | 小于10kg |
功耗 | 1.5W |
输出方式 | RS485、4G、ETH、WIFI |
以上陈述的性能数据是在使用我司测试系统及软件的测试条件下获取的。为了持续改进产品，我司保留更改设计功能和规格的权利，恕不另行通知。
产品选型
| RS- | 公司代号 | ||||
| NJD- | 大气能见度测量仪 | ||||
| N01- | RS485（ModBus-RTU 协议） | ||||
| 4G- | 4G方式上传 | ||||
| WIFI- | WIFI方式上传 | ||||
| ETH- | 以太网方式上传 | ||||
| 1- | 壳体外观 | ||||
| 10 | 量程 10km | ||||
| 50 | 量程 50km | ||||
| 80 | 量程 80km | ||||

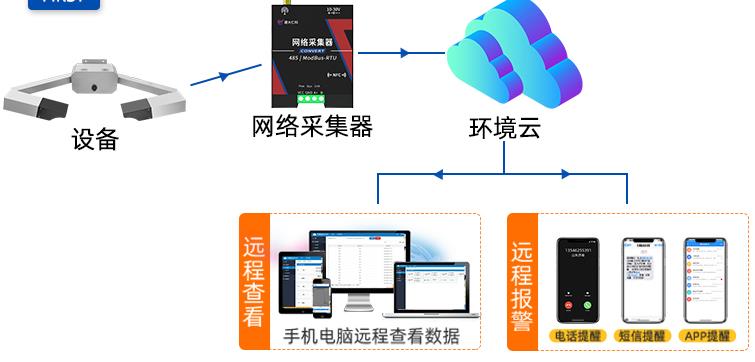

系统框架图
尺寸说明
单位：mm
安装说明
（1）将仪器从包装箱内取出，对照使用说明书的装箱单仔细清点、检查设备附件是否齐全。

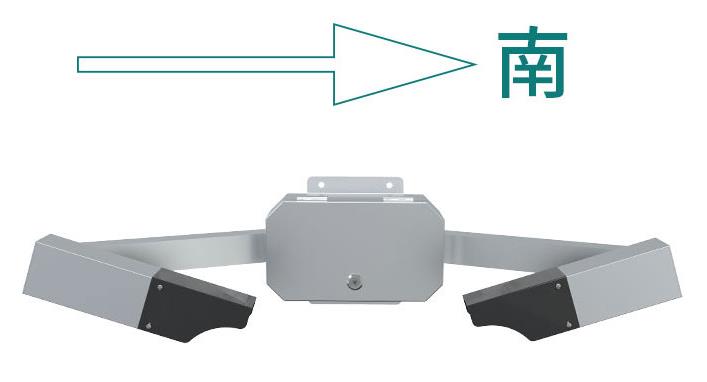

（2）选择合适地点安装设备，设备提供安装抱箍，利用抱箍将设备安装到75mm立杆上，注意设备的安装方向。
注意：将能见度传感器安装到距离地面大约2m的地方。保证能见度下方不要有别的物体，干扰测试。理想安装场地应距大型建筑物或其它会产生热量及妨碍降雨的设施至少100m，而且也要避免树荫的影响。场地应无干扰光学测量的障碍物、反射面和明显的污染源。
接口说明
宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反，可参考下表说明，总线上多台设备间地址不能冲突。
线色 | 说明 |
棕色 | 电源正 |
黑色 | 电源负 |
黄色 | 485-A |
蓝色 | 485-B |
