M88工控模块
产品型号：RS-M88
M88工控模块采用485接口、标准的ModBus-RTU协议，实现通过数据指令读取8路输入通道状态、控制8路输出通道状态的功能。模块采用标准的35mm卡规安装，使用方便。
产品详情
产品概述
M88工控模块采用485接口、标准的ModBus-RTU协议，实现通过数据指令读取8路输入通道状态、控制8路输出通道状态的功能。模块采用标准的35mm卡规安装，使用方便。广泛应用于：家居智能开关控制、酒店智能开关、宾馆智能电器控制、商场智能开关、公司厂房智能开关、网吧定时管理、卡拉OK计时控制、物联网、工控设备、测试设备电源控制、路灯管理、智能管理，集中电源管理等。
功能特点
8个输入点可匹配任何形式的开关量（有源、无源)；
8个输出点可通过指令整体同步控制或独立单点控制；
标准 RS485接口，ModBus-RTU 协议，方便二次开发。
主要技术参数
| 供电电源 | 10~30V DC，带电源反接保护 |
| 电流消耗 | <35mA+继电器功耗 |
| 继电器输出 | 常开触点 |
| 通讯接口 | RS485型，通讯接口采用防雷和抗干扰设计 |
| 变送器元件耐温及湿度 | -40℃~+80℃，0%RH~95%RH 非凝露 |
| 存储环境温度 | -30~60℃ |
产品选型
RS- | 公司代号 | |
M88 | 八入八出模块 |
系统框架图

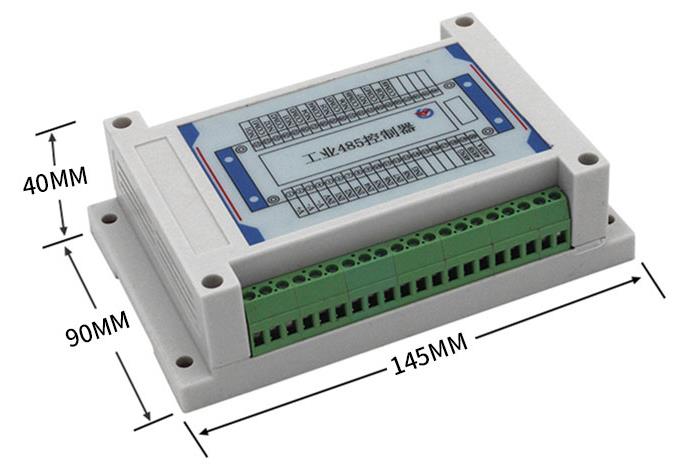

尺寸说明
安装说明
将设备使用配送的零件将其固定在现场合适的场所即可。

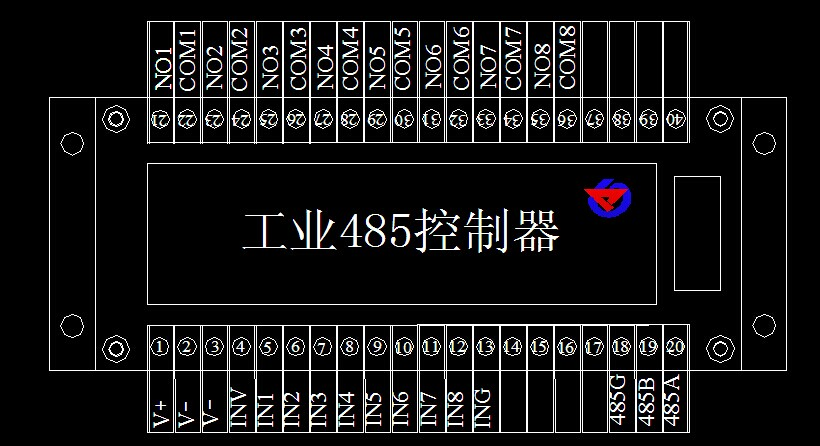

接口说明
序号 | 端口标志 | 功能说明 |
1 | V+ | 电源正（10~30V DC） |
2 | V- | 电源负 |
3 | V- | 模块内部与“电源负”相连，可空闲 |
4 | INV | 保留 |
5~12 | IN1~IN8 | 输入触点1~8，，详见输入接线示例 |
13 | ING | 保留 |
14~17 | 空闲 | |
18 | 485G | 485地（通讯距离超过1000m时使用，短距离不需要接） |
19 | 485B | 485总线负端 |
20 | 485A | 485总线正端 |
21、22 | NO1、COM1 | 1号常开触点、公共触点 |
23、24 | NO2、COM2 | 2号常开触点、公共触点 |
25、26 | NO3、COM3 | 3号常开触点、公共触点 |
27、28 | NO4、COM4 | 4号常开触点、公共触点 |
29、30 | NO5、COM5 | 5号常开触点、公共触点 |
31、32 | NO6、COM6 | 6号常开触点、公共触点 |
33、34 | NO7、COM7 | 7号常开触点、公共触点 |
35、36 | NO8、COM8 | 8号常开触点、公共触点 |
37~40 | 空闲 |
