管道式超声波流量计
产品型号：RS-USF-4G-2
本超声波流量计配备大尺寸显示屏，可实时显示测量数据，并支持通过设备按键和蓝牙连接手机APP直接修改参数。设备支持4G无线传输，可将数据实时上传至监控平台，同时提供一路485输出、一路模拟量输出。
产品详情
产品概述
本超声波流量计配备大尺寸显示屏，可实时显示测量数据，并支持通过设备按键和蓝牙连接手机 APP 直接修改参数。设备支持 4G 无线传输，可将数据实时上传至监控平台，同时提供一路 485 输出、一路模拟量输出。
安装简便，只需将探头粘贴于管道表面即可完成流量测量，无需断管或停流，实现无损安装。可通过蓝牙 APP 进行安装参数设置，操作便捷。壳体采用金属材质，坚固耐用且体积小巧、重量轻便，安装方式灵活多样，适用于多种液体流量测量场景。
功能特点
1）可直接显示测量结果，简单方便，测量成本低，测量速度快。
2）测量精度高，测量种类丰富。
3）设备带有蓝牙功能，可连接手机APP进行参数设置。
4）可通过4G上传数据到平台，简单且方便管理。
主要技术参数
| 供电方式 | 10-30V直流供电 | |
| 设备精度 | 流量 | 1% |
| 信号输出 | 电流输出 | 0-20mA或4-20mA |
| 蜂鸣器输出 | 可关联正、负、净流量等 | |
| 485输出 | 可选择读取流速、流量等 | |
| 管道情况 | 管材 | 钢、铜、铝、PVC等质密的管道，可设置衬里 |
| 管径 | 15~6000mm | |
| 测量介质 | 种类 | 水、酒精、煤油等可以传导超声波的单一均匀液体 |
| 温度 | -30℃~90℃（标准传感器） -30℃~160℃（高温传感器） | |
| 浊度 | 浊度≤10000ppm，且气泡含量少 | |
| 流速 | 0~±30m/s | |
| 流向 | 正反双向 | |
| 工作环境 | 温度 | 主机：-30℃~80℃ |
| 传感器：-30℃~90℃（普通款） -30℃~160℃（高温款） | ||
| 湿度 | 主机：85%RH | |
| 超声波换能器：做灌胶处理后可浸水工作 | ||
产品选型
| RS- | 公司代号 | |||
| USF- | 超声波流量计 | |||
| 4G- | 4G上传 | |||
| 2 | 基础款 | |||

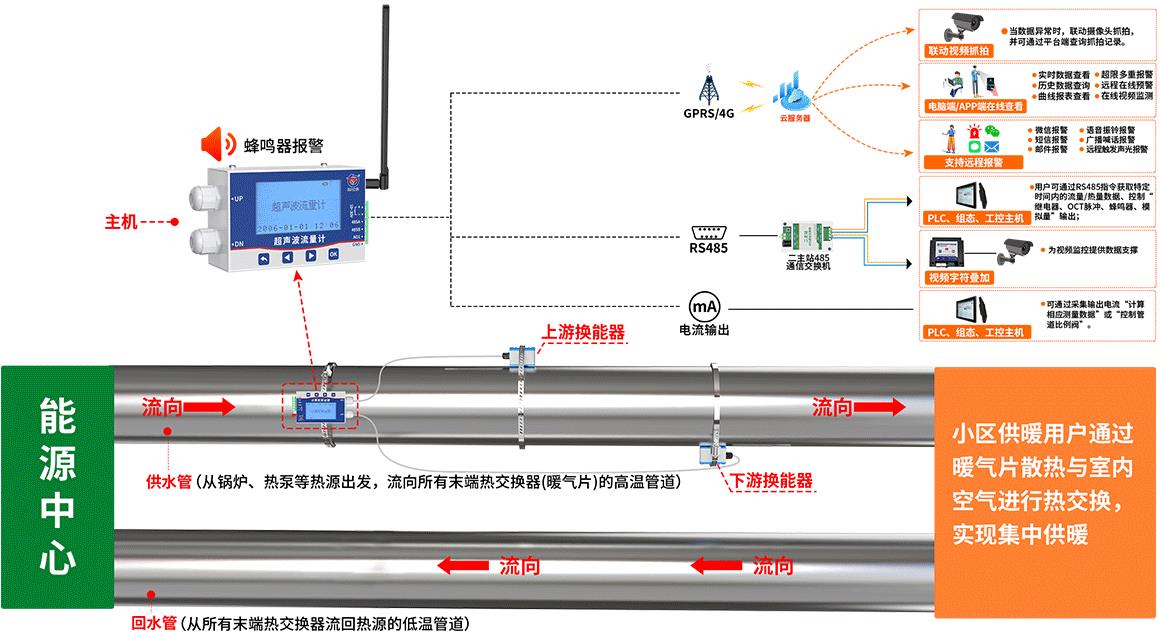

系统框架图

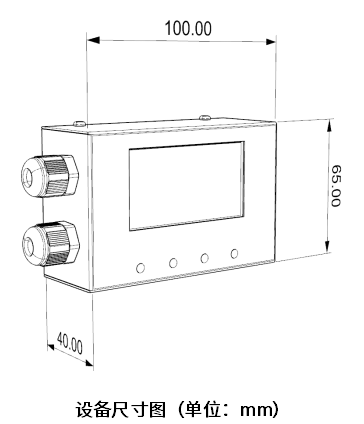

尺寸说明
安装说明
安装点的选择
安装点的正确选择是传感器安装的关键，选择安装点必须考虑下列因素：满管、振动、稳流、结垢、温度、压力、电磁干扰以及仪表井。
传感器的安装
安装流程为：选择安装方法→输入测量参数→处理管道表面→安装传感器→固定传感器→检查安装。主要的使用方法为 V 法和 Z 法。
安装点表面处理
定位的安装点需要除掉油漆、锈迹、防腐层，最好用打磨机打磨出金属光泽，并擦去油污和灰尘。如图所示：
安装固定传感器
传感器接线、密封完成后，在传感器的发射面上，均匀涂抹 2~3mm 随机附带的耦合剂，然后按照安装距离把传感器安装在已经处理好的管道表面上，并用钢带或钢丝绳固定。

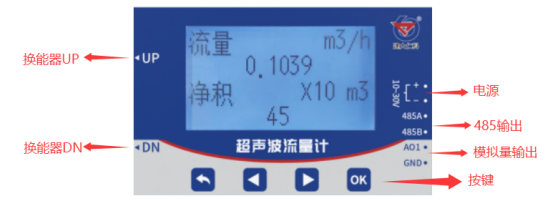

接口说明
