工业级多功能学习型空调控制器

产品型号:RS-KTC-N01-*

RS-KTC-N01 是一款ModBus接口的万能空调调温器。带有学习功能,可以学习空调遥控器的控制码,从而代替遥控器对空调进行控制。
产品详情

产品概述

RS-KTC-N01 是一款ModBus接口的万能空调调温器。带有学习功能,可以学习空调遥控器的控制码,从而代替遥控器对空调进行控制;带有批量下载批量导入功能,只需要学习一台空调遥控器的指令就可以,通过配置软件可以批量召测、批量下载,节省操作时间;带有远程控制和自动控制功能,可根据需要进行选择;带有内置温湿度传感器,并且可将温湿度通过液晶显示;RS-KTC-N01带有RS485接口支持ModBus-RTU协议,对于支持此协议的PLC、单片机控制系统、力控、组态王、昆仑通态等组态软件均可以通过RS-KTC-N01对大部分柜式或壁挂式空调进行自动控制。

功能特点

通过我司配套软件可以学习99.9%的空调遥控器。

可学习23组/60组按键功能。

带有485接口,可通过ModBus-RTU协议代替遥控器对空调进行控制。

批量召测下载学习码。

ModBus通信地址可设置,波特率可修改。

设备采用宽电压供电直流10~30V均可。

485通信线通信距离最远可达2000米。

在一台主机上远程控制两路空调。

远程采集空调控制器所在地的温度。

远程定时开关空调。

根据设定的温度下限值、上限值自动开关空调。

控制失败报警(选配继电器输出)。

超温、低温报警(选配继电器输出)。

设备配置有掉电保护功能,掉电保存设置的参数。

配置空调来电自启功能,空调控制器断电重新来电,自动发送“自定义通道20”指令。

支持外挂红外探头,红外发射延长线可达5米。

支持检测空调运行状态。

主要技术参数

供电DC 10~30V
功耗0.3W
使用环境-20℃~+60℃,0%RH~95%RH 非结露
通信接口RS485:标准的ModBus-RTU协议,通信波特率:2400、4800、9600可设
红外口可学习99%遥控器,并成功对空调进行控制

产品选型

RS-
公司代号

KTC-
空调控制器(可学习23组红外码)
KTCS-
空调控制器(可学习60组红外码)

N01-
485通讯(ModBus协议)

Y1
单路空调控制器,无互感器
Y2
双路空调控制器,无互感器
YH1
单路空调控制器,有互感器
YH2
双路空调控制器,有互感器

空-
红外发射头自粘扣固定安装
5-
红外发射头支架安装

常规款
H高采集率款

系统框架图

工业级多功能学习型空调控制器系统框架图

尺寸说明


安装说明

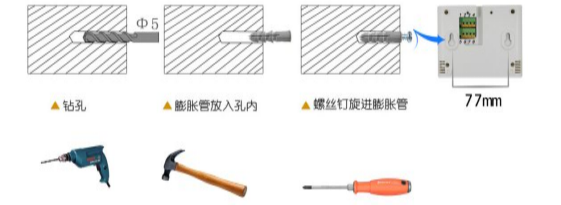

为方便现场施工,我司提供了两种设备安装方式:

1)葫芦孔安装

说明:在墙面固定位置打入自攻丝及膨胀螺丝,壁挂方式挂接到葫芦孔。

空调1 安装1.png

2)壁挂扣安装

说明:挂钩一面使用沉头螺钉安装到墙壁上,另一面使用螺丝钉安装到设备上,然后将两部分挂到一起即可。

空调1 安装2.png


接口说明

空调1 接口.png

编号

说明

备注

1

设备供电电源正极

此两个端子为电源供电端,可接入10~30V直流电源即可。

2

设备供电电源负极

3

外接红外LED正极

外接红外LED灯正极,若接我司配套的LED线缆,则接黄色线。

4

外接红外LED负极

外接红外LED灯负极,若接我司配套的LED线缆,则接蓝色线。

5

RS485通信A线

RS485通信A线和B线。

6

RS485通信B线

7

电流互感器的正极

电流互感器

8

电流互感器的负极

电源口

电源直插口


红外学习接收口


当控制器处于学习状态时,要把红外发射器的发射口对准红外学习接收口

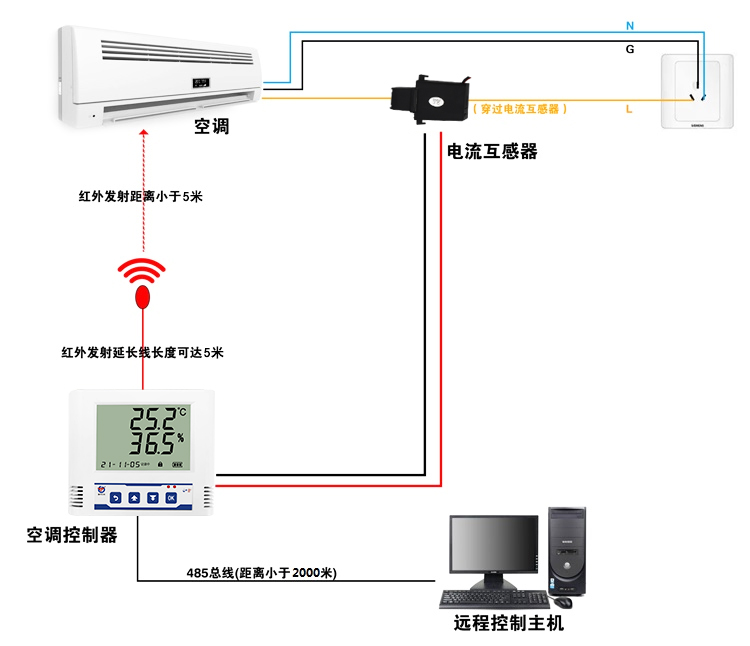

硬件接线图:
