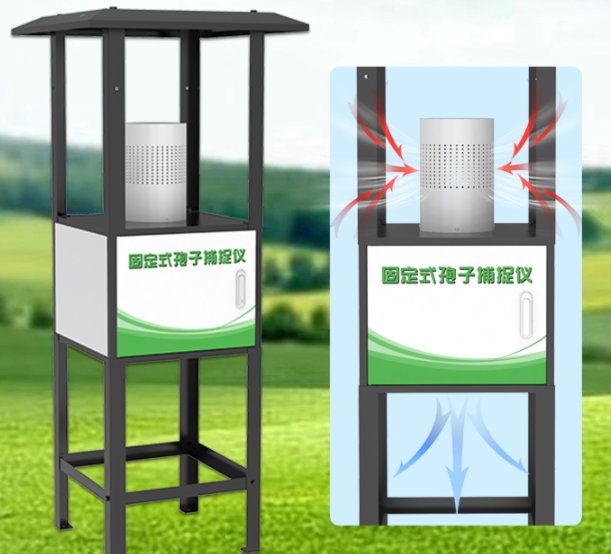

产品概述
符合 GB/T24689.32009 植物保护机械孢子捕捉仪（器标准），可检测随空气流动、传染 的病害病原菌孢子及花粉尘粒，主要用于监测病害孢子存量及其扩散动态，为预测和预防病害流行、传染提供可靠数据，是农业植保部门应当配备的农作物病害检测专用设备。 可固定在测报区域内，定点观察特定区域孢子种类及数量。可广泛使用于农业、林业、 牧业、蔬菜、烟草、茶叶、药材、园林、果园、城镇绿化、检疫等领域。
功能特点
符合GB/T 24689.3-2009植物保护机械孢子捕捉仪（器）标准。
设备可连续、定时可调工作。
兼容ATCSP病虫测防系统。
可固定在测报区域内，定点观察特定区域孢子种类及数量。
孢子捕捉仪经过特殊风道气流循环设计，进出风口形成风道，确保空气的流通性，有效降低采集重复率，缩短了采样时间，提高了采集效率。
主要技术参数
| 供电电压 | 220V AC或太阳能供电系统供电 |
| 功耗 | ≤7W |
| 工作环境 | -30～70℃ |
| 0~95%（相对湿度）、无凝结 | |
| 载玻片尺寸 | 长度：75mm，宽度25mm，厚度1mm |
| 设备尺寸 | 700*700*1665mm |
| 集气口风速 | 0.3~5m/s |
| 工作模式 | 连续、间断、定时 |
产品选型
| KH- | 公司代号 | ||
| SCI- | 固定式孢子捕捉仪 | ||
| 100 | 壳体 | ||
系统框架图

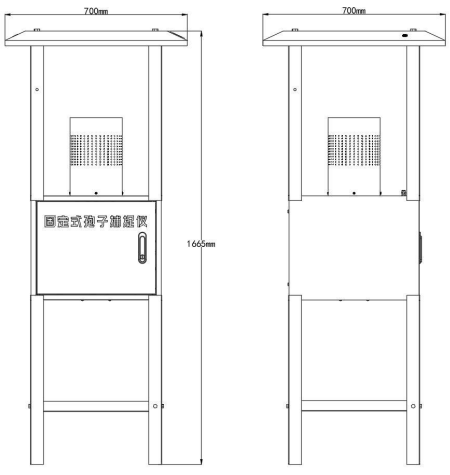

尺寸说明
安装说明
（1）将设备的底部支架相连接，框型支架与 4 个 L 型支架用 M8*20 螺钉安装，然后将底座 用 M12*20 螺钉和螺母安装到设备箱体上。取 4 个 L 型支架与设备顶部端盖用 M12*20 螺钉 和螺母安装，在安装完成后，在安装到设备箱体上。

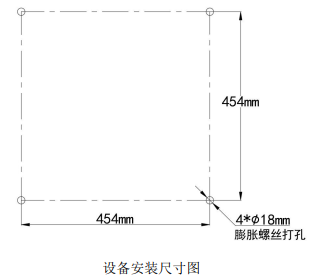

（2）预制水泥安装面，按照下图打孔将膨胀螺丝放入孔内，再将设备安装到膨胀螺丝上， 最后拧紧螺丝。
（3）载玻片需涂凡士林，轻放置于通风口下方的载玻器。
接口说明
（1）孢子检测柜体安装位置应选择平坦硬质水泥浇筑高台地面，保证安装位置的平整，不 应有倾斜。
（2）设备安装完成后设备壳体需接地。
（3）尽量远离大功率干扰设备，以免影响设备的正常运行工作,如变频器/电机等。
