室外气象站

产品型号:RS-QXZ-*

我司生产的自动气象站分为高级版和标准版,安装方式有固定式膨胀螺丝安装、固定式三脚架安装、便携式安装、U型固定式膨胀螺丝安装和U型固定式三角架安装方式。
产品详情

产品概述

RS-QXZN标准版气象站是一款我司标准配置的气象站。该设备具有1路ModBus-RTU主站接口(可通过此接口连接我司485变送器:1路风速,1路风向,4路土壤温度+水分,4路土壤EC+PH,1路空气温湿度,1路噪声,1路二氧化碳,1路大气压力,1路光照,1路雨雪状态,1路紫外线,1路总辐射,1路一氧化碳,1路臭氧,1路二氧化氮,1路二氧化硫,1路硫化氢,1路氧气,1路空气质量,1路负氧离子,1路氨气,1路TVOC)、1路雨量采集(总雨量+瞬时雨量+日雨量+当前雨量)、1路氮磷钾,2路继电器输出(选配);该设备可通过GPRS上传或网口上传方式将数据上传值监控软件平台,同时该气象站还带有1路ModBus-RTU从站接口也可将数据通过485通信的方式上传至客户的监控软件或PLC组态屏等;还能外接1路LED屏显示(默认点阵数96*48)。

功能特点

具有1路ModBus-RTU主站接口可接入我司485变送器:风速、风向、土壤温度水分、土壤ECTH、土壤PH、空气温湿度、噪声、空气质量、大气压力、光照、雨雪、紫外线、总辐射、CO、O3、NO2、SO2、H2S、O2、CO2、蒸发量、负氧离子、NH3、TVOC等变送器。

外接翻斗式雨量计,可采集总雨量、瞬时雨量、日雨量、当前雨量。

选配2路继电器输出,可做远程手动控制。

1路多功能GPRS通信接口,只需插入一张手机卡便可将数据上传至远端监控软件平台,还可选择插网线来通过网口上传。

具有1路ModBus-RTU从站接口,可外接用户自己的监控主机、PLC、组态屏或组态软件,还可用作外接室外屏(选配)。

可外接1路室外LED单色显示屏,默认点阵96*48(最大点阵数1024*256)。

多种测量要素可自由搭配。

可搭配太阳能电池板和蓄电池,用于野外测量,解决供电问题。

支持市电与太阳能双供电,保证设备在恶劣的情况下也可以正常不间断工作。

设备唯一8位地址,易于管理识别,可搭配我司提供的多种软件平台。

主要技术参数

参数名称

范围或接口

说明

供电

外部电源供电

220V AC交流电

双供电

支持220V市电与太阳能板双供电

(优先市电供电,当市电断电后太阳能板和蓄电池提供供电,设备正常工作不会间断)

太阳能供电

配套我司太阳能电池板和蓄电池

(蓄电池续航时间7天左右)

数据上传接口

GPRS无线

通过GPRS方式上传数据

4G

通过4G方式上传数据

RJ45网口

通过网口方式上传数据

和GPRS或4G上传方式无法共存

ModBus-RTU 从站接口

支持外部设备通过ModBus-RTU协议问询气象站中的数据。

数据采集通信接口

主RS485接口

能够采集485接口的变送器的数据,最长通信距离≥1500m

点阵LED屏显示接口

LED屏显示接口

默认搭配96*48点阵的室外屏

2路继电器输出(选配)

继电器干接点输出

继电器容量:250VAC/30VDC  5A

可用作远程控制

1路翻斗式雨量计脉冲信号输入

采集磁开关脉冲信号进行雨量计量

默认脉冲当量:0.2mm

可上传瞬时雨量、日雨量、当前雨量及累计雨量值。

(默认采用第二路开关量作为雨量计输入)

数据上传间隔

2s~10000s

数据上传间隔2s~10000s可设(默认30s)

产品选型

RS-


公司代号


QXZN-


标准版气象站


M1-


固定式膨胀螺丝安装立杆

M2-


固定式三脚架安装立杆

M3-


便携式安装立杆

M4-


U型固定式膨胀螺丝安装立杆

M5-


U型固定式三角架安装立杆


LED-


220V供电、带96*48LED显示屏

DC-12-


太阳能电池板+蓄电池

Y-


220V交流电源供电


G


GPRS上传

4G


4G上传

ETH


网口上传


不带触摸屏

HMI

带触摸屏

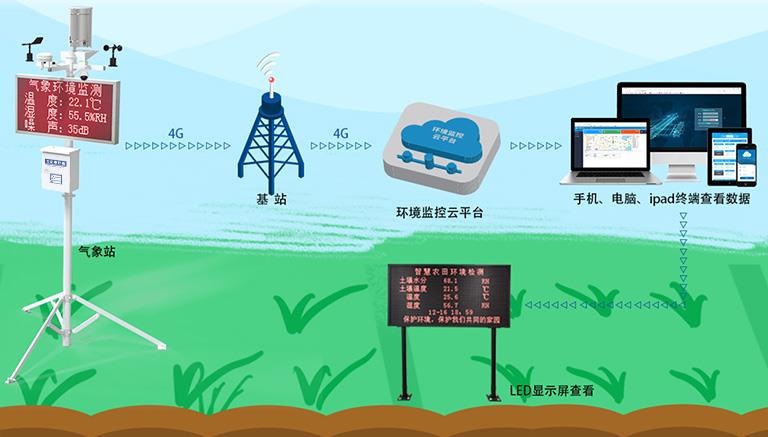

系统框架图

室外气象站系统框架图

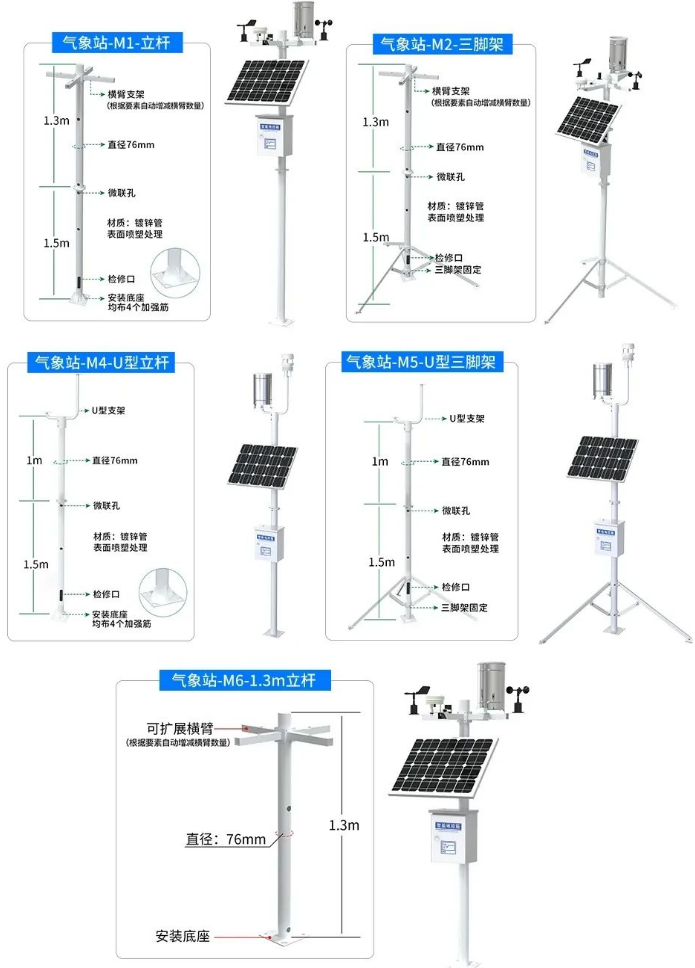

尺寸说明

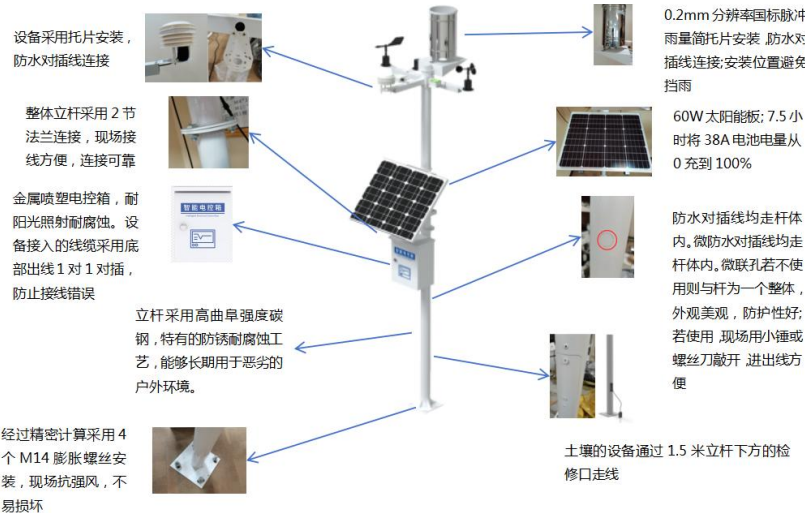

安装说明




接口说明

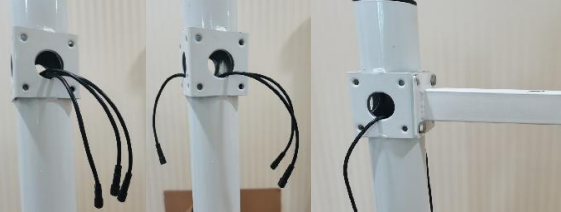

一拖三接线方式(默认):立杆内部走线,将一拖三线的母头与一根2.5米的延长线连接,将延长线一端沿微联孔伸进立杆内部,一拖三的公头留在立杆外;微联孔公头线数量和安装设备数量一致(若需要安装三个以上的设备,在一拖三线的公头上再接一根一拖三线即可),将线穿过横臂与设备上的防水对插母头接在一起,最后用四个螺丝将横臂固定牢固。


 一对一接线方式:此方式适用于带集线器的箱体,也是立杆内部走线,每台设备都配有2.5米延长线,延长线的公头母头均贴有线标,用户按线标将延长线公头与设备连接,另一端穿过支架放进立杆内部;立杆安装配电箱的部位做有微联孔,箱体中的防水对插线公头也贴有线标,用户使用时需将微联孔敲开,将立杆中的线通过微联孔勾出,接在配电箱内部对应线标的公头上即可完成安装。

线缆于立杆内部走线的设计,避免了太阳暴晒老化及被鸟兽啃食的问题,有效延长了设备的使用寿命。
