土壤PH变送器
土壤温度水分电导率三合一变送器

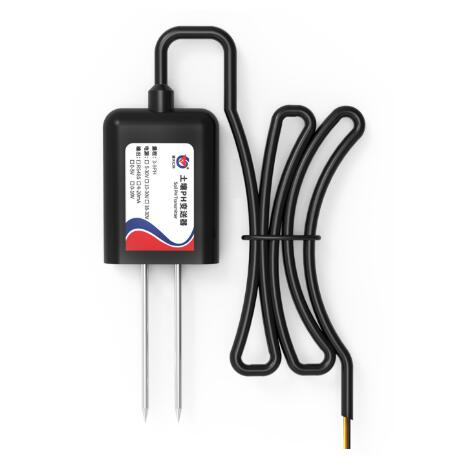

产品概述
土壤PH变送器,该变送器精度高,响应快,输出稳定,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。
可广泛应用于土壤酸碱度的检测、精细农业、林业、地质勘探、植物培育、水利、环保等领域酸碱度的测量。
功能特点
门槛低,步骤少,测量快速,无需试剂,不限检测次数。
电极采用特殊处理的合金材料,可承受较强的外力冲击,不易损坏。
完全密封,耐酸碱腐蚀,可埋入土壤进行长期动态检测。
探针插入式设计保证测量精确,性能可靠。
主要技术参数
直流供电(默认) | DC 5-30V |
最大功耗 | 485型:0.5W(24V DC供电) 模拟量型:0.4W(12V DC供电) |
量程 | 3—9 PH |
分辨率 | 0.1 |
工作温度 | -20℃~60℃ |
长期稳定性 | ≤5%/年 |
响应时间 | ≤10s |
防护等级 | IP68 |
探针材料 | 防腐特制电极 |
密封材料 | 黑色阻燃环氧树脂 |
外形尺寸 | 45*15*123mm |
输出信号 | RS485(ModBus协议)、4~20mA电流输出、0~5V/0~10V电压输出 |
产品选型
RS- | 公司代号 | |||
PH- | 土壤PH变送器 | |||
N01- | RS485(ModBus-RTU协议) | |||
I20- | 4~20 mA电流输出 | |||
V05- | 0~5V电压输出 | |||
V10- | 0~10V电压输出 | |||
TR-1 | 土壤检测外壳 |

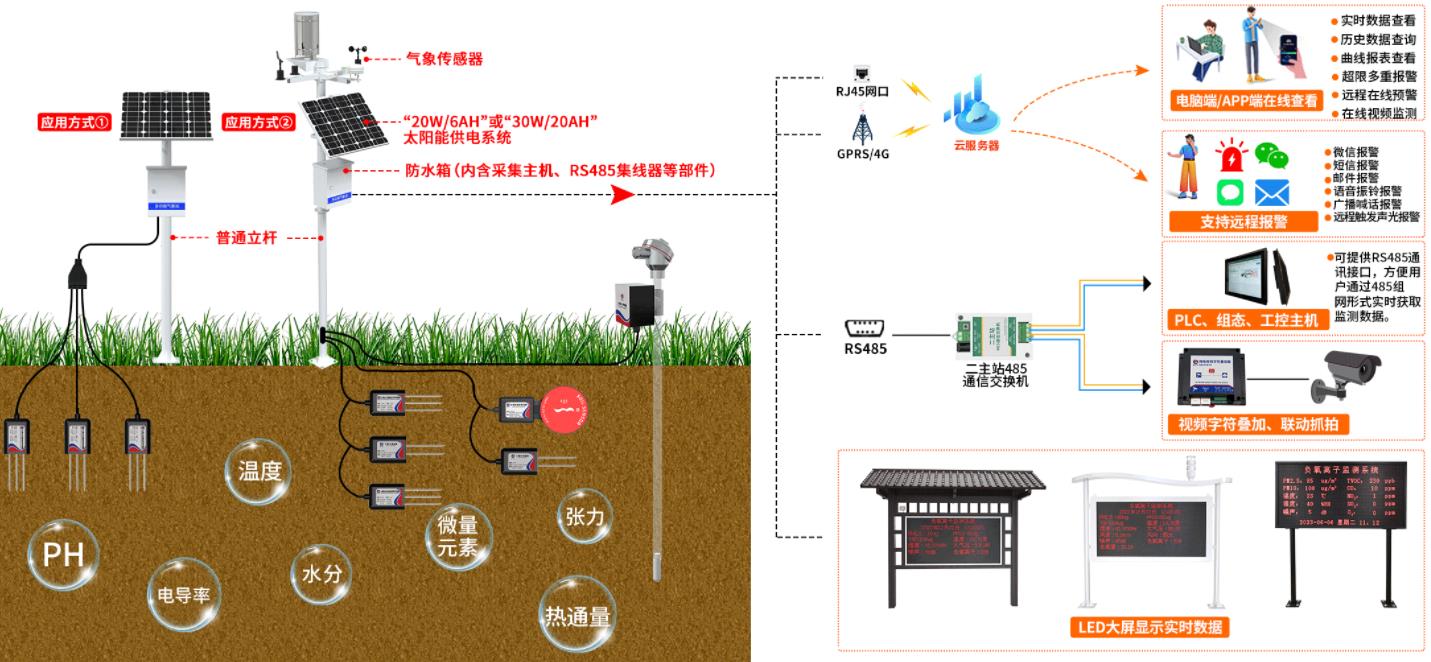

系统框架图

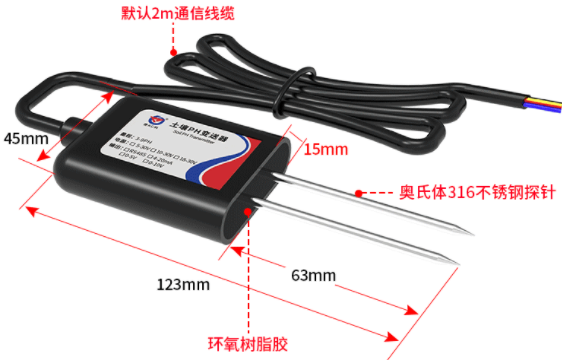

尺寸说明

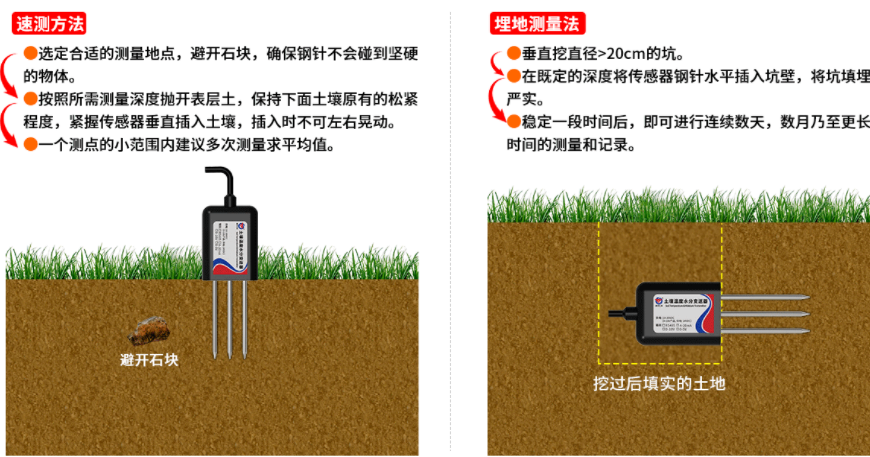

安装说明
速测方法:
选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。
埋地测量法:
垂直挖直径>20cm的坑,按照测量需要,在既定的深度将传感器钢针水平插入坑壁,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。

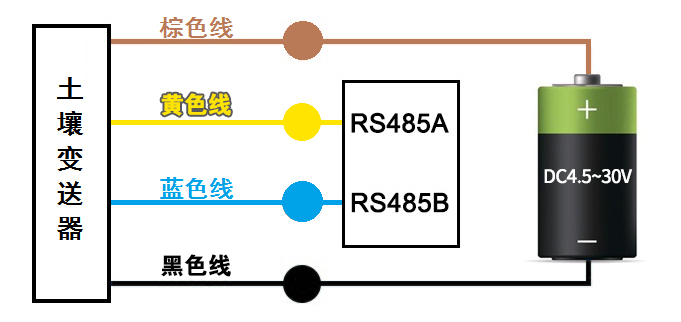

接口说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 5~30V DC |
黑色 | 电源地 | GND |
黄色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
