土壤温度水分电导率三合一变送器
产品概述
该传感器性能稳定灵敏度高，是观测和研究盐渍土的发生、演变、改良以及水盐动态的重要工具。通过测量土壤的介电常数，能直接稳定地反映各种土壤的真实水分含量。可测量土壤水分的体积百分比，是符合目前国际标准的土壤水分测量方法。
该传感器适用于土壤墒情监测、科学试验、节水灌溉、温室大棚、花卉蔬菜、草地牧场、土壤速测、植物培养、污水处理、精细农业等场合。
功能特点
土壤含水率、电导率以及温度三参数合一。
也可用于水肥一体溶液、以及其他营养液与基质的电导率。
电极采用特殊处理的合金材料，可承受较强的外力冲击，不易损坏。
完全密封，耐酸碱腐蚀，可埋入土壤或直接投入水中进行长期动态检测。
精度高，响应快，互换性好，探针插入式设计保证测量精确，性能可靠。
主要技术参数
485型：
| 直流供电（默认） | DC 4.5-30V | |
| 最大功耗 | 0.7W（24V DC供电） | |
| 工作温度 | -40℃~+60℃ | |
| 内核芯片耐温 | 85℃ | |
| 电导率参数 | 量程 | 0-20000μS/cm |
| 分辨率 | 1μS/cm | |
| 精度 | 0-10000μS/cm范围内为±3%FS；10000-20000μS/cm范围内为±5%FS，@（棕壤，60%,25℃） | |
| 土壤水分参数 | 量程 | 0-100% |
| 分辨率 | 0.1% | |
| 精度 | 0-50%内±2%，@（棕壤，30%,25℃） 50-100%内±3%，@（棕壤，60%,25℃） | |
| 土壤温度参数 | 量程 | -40~80℃ |
| 分辨率 | 分辨率：0.1℃ | |
| 精度 | ±0.5℃（25℃） | |
| 电导率温度补偿 | 内置温度补偿传感器，补偿范围0-50℃ | |
| 防护等级 | IP68 | |
| 探针材料 | 防腐特制电极 | |
| 密封材料 | 黑色阻燃环氧树脂 | |
| 默认线缆长度 | 2m，线缆长度可按要求定制 | |
| 外形尺寸 | 45*15*123mm | |
| 输出信号 | RS485(ModBus协议) | |
模拟量型：
| 直流供电（默认） | DC 10-30V | ||
| 最大功耗 | 电流输出 | 0.4W（12V DC供电） | |
| 电压输出 | 0.3W（12V DC供电） | ||
| 工作温度 | -40℃~+60℃ | ||
| 内核芯片耐温 | 85℃ | ||
| 电导率参数 | 量程 | 0-10000μS/cm | |
| 精度 | ±3%，@（棕壤，60%,25℃） | ||
| 土壤水分参数 | 量程 | 0-100% | |
| 精度 | 0-50%内±2%，@（棕壤，30%,25℃）； 50-100%内±3%，@（棕壤，60%,25℃） | ||
| 电导率温度补偿 | 内置温度补偿传感器，补偿范围0-50℃ | ||
| 防护等级 | IP68 | ||
| 探针材料 | 防腐特制电极 | ||
| 密封材料 | 黑色阻燃环氧树脂 | ||
| 默认线缆长度 | 2m，线缆长度可按要求定制 | ||
| 外形尺寸 | 45*15*123mm | ||
| 输出信号 | 电流输出 | 4~20mA | |
| 电压输出 | 0~5V/0~10V | ||
| 负载能力 | 电流输出 | ≤600Ω | |
| 电压输出 | 输出电阻≤ 250 Ω | ||
产品选型
| RS- | 公司代号 | |||
| ECTH- | 电导率温度水分三合一变送器（模拟量型无此选型） | |||
| ECH- | 电导率土壤水分变送器 | |||
| N01- | RS485（ModBus-RTU协议） | |||
| I20- | 4～20mA电流输出 | |||
| V05- | 0～5V电压输出 | |||
| V10- | 0～10V电压输出 | |||
| TR-1 | 土壤检测外壳 | |||
系统框架图

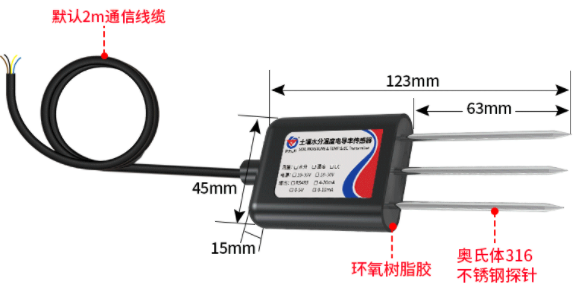

尺寸说明

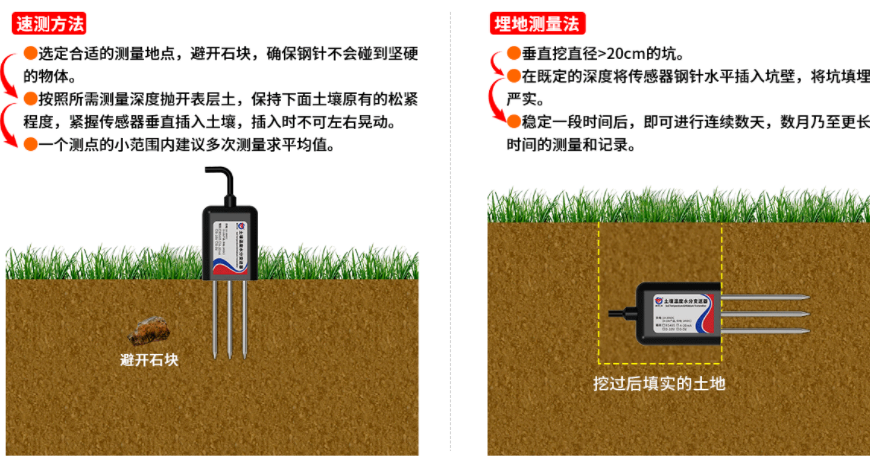

安装说明
速测方法：
选定合适的测量地点，避开石块，确保钢针不会碰到坚硬的物体，按照所需测量深度抛开表层土，保持下面土壤原有的松紧程度，紧握传感器垂直插入土壤，插入时不可左右晃动，一个测点的小范围内建议多次测量求平均值。
埋地测量法：
垂直挖直径>20cm的坑，按照测量需要，在既定的深度将传感器钢针水平插入坑壁，将坑填埋严实，稳定一段时间后，即可进行连续数天，数月乃至更长时间的测量和记录。

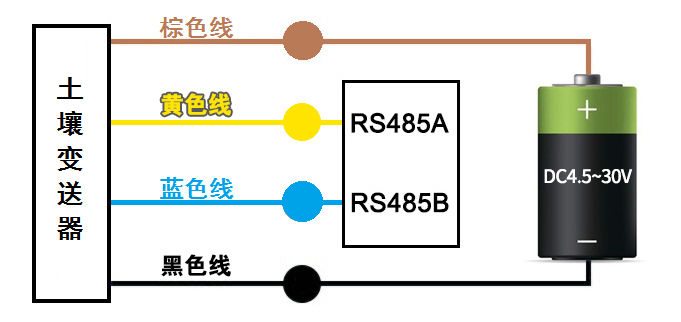

接口说明
线色 | 说明 | 备注 |
棕色 | 电源正 | 4.5~30V DC |
黑色 | 电源地 | GND |
黄色 | 485-A | 485-A |
蓝色 | 485-B | 485-B |
