产品概述
土壤热通量变送器(又称“土壤热通量板”、“热流计”)主要用于测量土壤的能量平衡和土壤层的热传导。土壤热通量变送器采用热电堆测量,该热电堆由两种不同的金属材料组成。 热电堆接收热辐射后产生温差电势,再根据算法得出热通量数值。
土壤热通量是指通过土壤表面传递的热能量,它是地球表面能量平衡的重要组成部分。 土壤热通量的大小受多种因素影响,包括太阳辐射、土壤特性、植被覆盖等。太阳辐射是土壤热通量的主要驱动力,它直接照射在土壤表面,使土壤吸收能量并升温。土壤特性如土壤热导率、容重等也会影响土壤热通量的大小。植被覆盖可以通过调节土壤表面的辐射、蒸发和传导过程,进而影响土壤热通量。
土壤热通量在地球系统中具有重要的作用。首先,它是地球表面能量平衡的重要组成部分,对地球能量平衡和气候变化具有重要影响。其次,土壤热通量还可以影响土壤水分的分布和蒸发过程。当土壤热通量较大时,土壤温度升高,水分蒸发速率增加,土壤水分含量减少。最后,土壤热通量还可以影响土壤生物活动和植物生长。土壤热通量的变化可以直接或间接地影响土壤生态系统的结构和功能。
在大多数气象实验中,白天的主要能量来源是向下的太阳辐射。太阳的最大功率约为 1500w/m2。在晴朗的天空条件下,低纬度地区,太阳辐射或被土壤反射或被土壤吸收。所吸收的热量分为水的蒸发、环境空气的加热和土壤的加热。在晚上,太阳消失,净辐照度是向上的。然后,土壤通过远红外线辐射向天空释放能量。最大向上净辐照度约为 150 W/m2, 在晴朗的天空条件下。在 0.05 m 深度的土壤中的热通量通常在-100~+200W/m2之间。
产品采用标准 ModBus-RTU 485 通信协议,可直接读取当前土壤热通量值,无需使用采集器单独采集。接线方式简单,使用方便。无需使用采集器。
本变送器适用于岩土工程中土壤热路径分析、气象表面通量测量、科学研究中土壤传热 过程等场合。
功能特点
5-30V直流宽压供电,适应现场多种的供电场合。
产品采用标准ModBus-RTU 485通信协议,直接读取当前土壤热通量值,无需再使用采集器采集后转换。
可以接入我公司气象站或主机上传至手机APP、小程序、本地平台以及免费云平台进行实时数据监控,并在LED大屏显示数据。
IP68防护等级设计,可埋入土壤进行长期动态检测。
主要技术参数
直流供电(默认) | DC 5-30V |
最大功耗 | 0.3W(24V DC供电) |
工作温度 | -40℃~+60℃ |
精度 | ±5%(@±200W/m2) |
防护等级 | IP68 |
量程 | -2000~2000 W/m2 |
密封材料 | 黑色阻燃环氧树脂 |
默认线缆长度 | 2m,线缆长度可按要求定制 |
输出信号 | RS485(ModBus协议) |
产品选型
RS- | 公司代号 | |||
SHF- | 土壤热通量变送器 | |||
N01- | RS485(ModBus-RTU 协议) | |||
TR-1 | 土壤检测外壳 |
系统框架图
尺寸说明

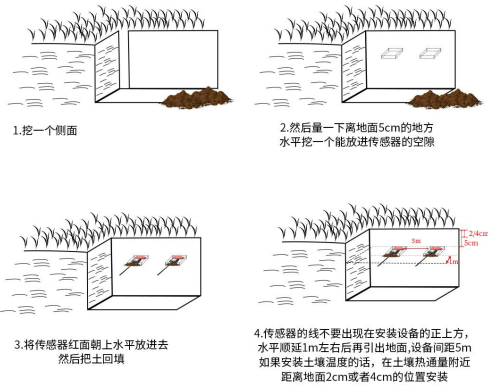

安装说明
选择研究范围内相对均匀且能代表观测区域的空阔场地中,避开石块。首先,用铲子挖一个垂直的坑,保持被挖处土完整,以便安装传感器后可恢复原土结构。传感器安装在被挖坑的一侧,测量将要挖掘送往孔到土壤表面的深度(一般为 0.05m)。用刀或铲在所需的安装深度进行水平挖掘。将热通量传感器插入水平切口。为了测得精确的土壤热通量,必须保证热通量板与土壤充分接触,并将土按照原有土壤的密度进行回填。切勿将传感器电缆直接引到表面,将传感器电缆水平埋在至少 1 米的距离,以减少通过导线的热传导。传感器和电缆安装完毕后,将土全部回填原有位置。 若同时安装土壤温度传感器,通常安装在热通量传感器附近区域距离土壤表面 0.02 或 0.04 m 处。

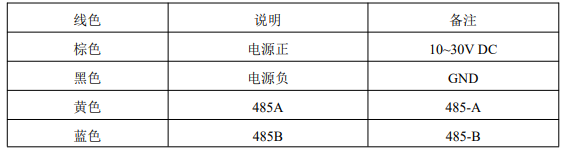

接口说明
