产品型号:RS-BWX-*-Q
壁挂式保温箱温湿度监测系统解决方案
嵌入式保温箱温湿度监测系统解决方案
大型冷藏车温湿度监测解决方案
小型冷藏车温湿度监测解决方案
LoRa冰箱温湿度监测系统解决方案
4G型冰箱温湿度监测系统解决方案

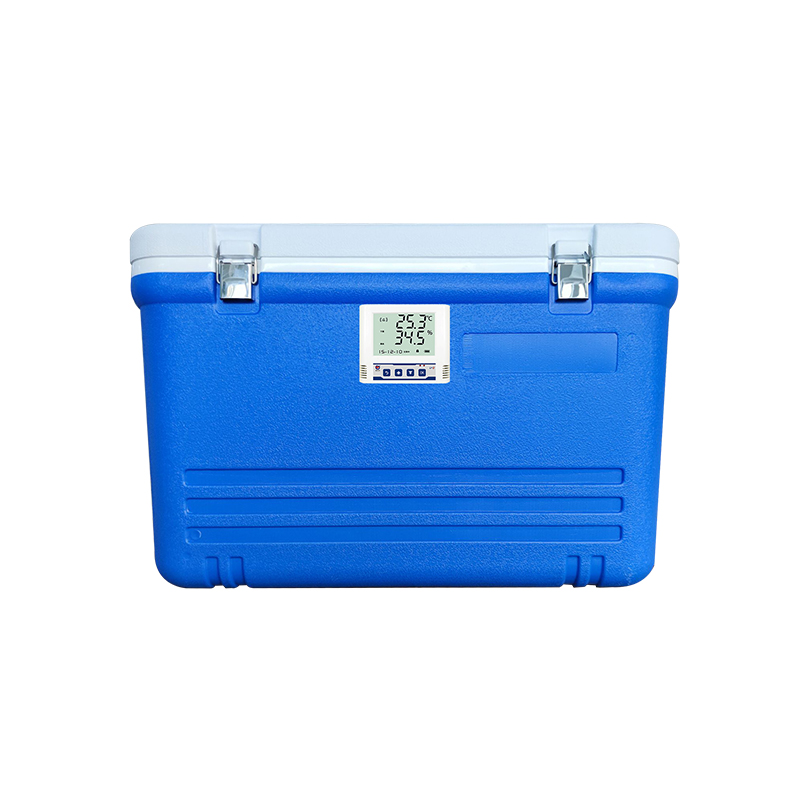

产品概述
RS-BWX-*-Q 系列保温箱是我司基于 CFDA 发布的《医疗器械冷链(运输、贮存)管 理指南》而研发,只需插入移动或联通的 SIM 卡,就可将运输过程中保温箱内的温湿度数 据上传到云服务器(云平台),4G通讯月流量小于 30MB。 云平台完全中性、免费、24 小时不间断运行。保温箱运达后可通过手机 APP 查看全程 温湿度数据。数据可通过 APP 进行调整并通过无线蓝牙打印机打印。 保温箱采用液晶显示,每分钟更新一次数据(CFDA 要求至少 1 分钟),运输过程中每 隔 1--60 分钟(可设置,默认 5 分钟)上传数据(CFDA 要求至少每隔 5 分钟)。当监测的 温湿度值超出范围时,设备自动将数据记录间隔调整为每分钟记录一次。 设备采用瑞士原装温湿度测量单元,测量精度高,抗干扰能力强,保证产品的优异测量 性能,支持温度、湿度准确度可凭密码二次校准。
功能特点
测量范围-20℃~+60℃,测量分辨率 0.1℃,测量精度±0.5℃。
通过4G方式将数据上传免费环境监控云平台。
内置存储器,数据可连续记录,最多可记录 65000 条。
手机 APP 查看历史数据,可连接蓝牙打印机,打印前可调整数据。
温度超限可实现就地声光报警、短信告警(1~5 个责任人可自由设定)。
内置大容量锂电池,一次充电可使用 11 天。
内外箱均采用 PE 高分子材料,中间保温层 PU 一体发泡成形,保温时间长,安全,无毒,绿色,环保。
采用滚塑工艺,整箱厚度均匀,耐磨抗压,表面光洁。
主要技术参数
供电 | 10~30VDC | |
功耗 | 0.5W(平均功耗) | |
通信接口 | 4G/GSM,中国移动或中国联通的手机网络 | |
数据上传 | 4G进行数据上传,数据上传间隔10s-1000s可设 | |
参数设置 | 短信参数设置,支持中英文混合短信 | |
报警功能 | 温湿度越限短信报警、振铃语音报警、市电断电来电短短信报警、振铃语音报警;就地声光报警 | |
内部存储 | 记录周期1min-24h可设置,记录容量:65000组 | |
A准精度
| 湿度 | ±2%RH(60%RH,25℃) |
温度 | ±0.4℃(25℃) | |
B准精度 (默认) | 湿度 | ±3%RH(60%RH,25℃) |
温度 | ±0.5℃(25℃) | |
变送器电路工作温度 | -20℃~+60℃,0%RH~80%RH | |
探头温度量程 | -40℃~+120℃,默认-40℃~+80℃ | |
探头湿度量程 | 0%RH-100%RH | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
温度 | ≤25s(1m/s风速) | |
温度显示分辨率 | 0.1℃ | |
湿度显示分辨率 | 0.1%RH | |
温湿度刷新时间 | 1s | |
长期稳定性 | 湿度 | ≤1%RH/y |
温度 | ≤0.1℃/y | |
响应时间 | 湿度 | ≤8s(1m/s风速) |
保温时间 | 26h | |
备用电池工作时间 | 壁挂式 | ≥6天 |
嵌入式 | ≥16天 |
产品选型
RS- | 公司代号 | |||
BWX- | 保温箱 | |||
52- | 52L | |||
80- | 80L | |||
Q | 嵌入式保温箱 | |||
B | 壁挂保温箱 |
系统框架图
尺寸说明

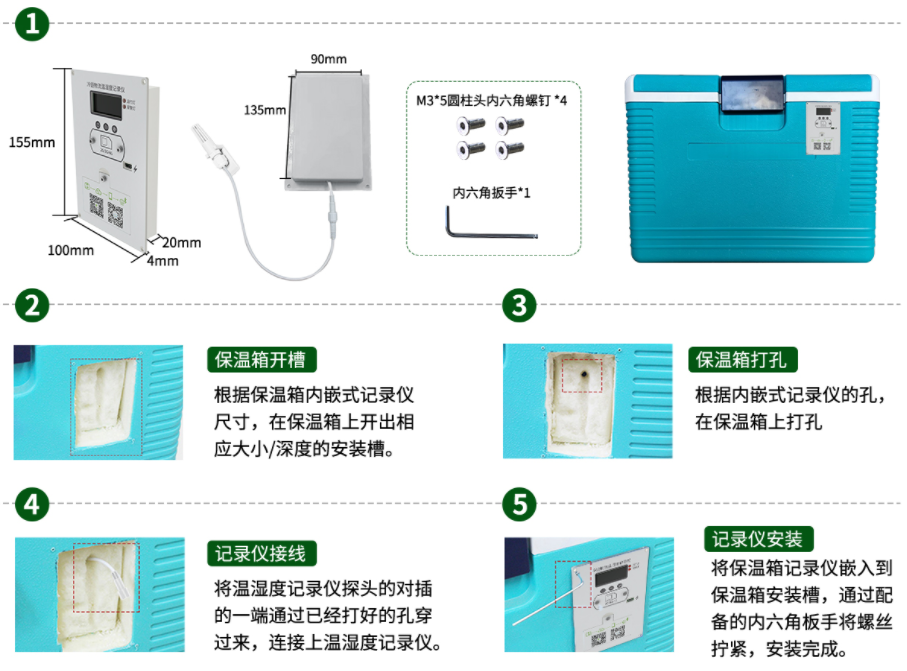

安装说明
用附赠的内六角扳手将设备手机卡盖板处螺丝取下,按 照图示方向插入手机卡并将卡仓重新安装。注意手机卡必须为“中国移动”或“中国联通” 的大手机卡(或小卡加卡托),若该卡为新卡,需要用手机发出一条短信并打出一个电话。

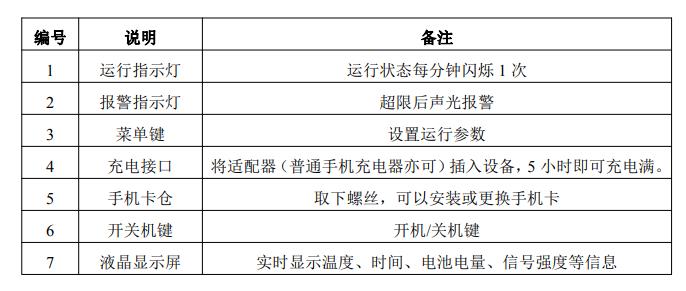

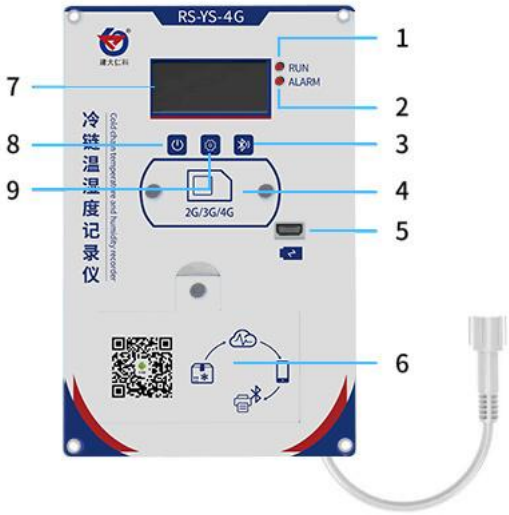

接口说明
