投入式液位变送器

产品型号:RS-PM200

PM200 系列投入式液位变送器前端防护帽起保护传感器膜片的作用,也能使液体流畅地接触到膜片,防水导线与外壳密封连接,通气管在电缆内与外界相连,内部结构防结露设计。内置微型信号处理电路,可进行远程传输。具有良好的稳定性和可靠性。
产品详情

产品概述

PM200系列投入式液位变送器前端防护帽起保护传感器膜片的作用,也能使液体流畅地接触到膜片,防水导线与外壳密封连接,通气管在电缆内与外界相连,内部结构防结露设计。内置微型信号处理电路,可进行远程传输。具有良好的稳定性和可靠性。广泛应用于水厂、污水处理厂、城市供水、高楼水池、水井、地热井、矿井、工业水池、油池、水文地质、水库、河流、海洋等领域的液位测量控制。

功能特点

反极性保护和瞬间过电流过电压保护,符合EMI防护要求;
可温度自动补偿,温飘自动修正;
采用高品质导气线缆,可常年在水中浸泡;
过载及抗干扰能力強,经济实用稳定;
采用核心自动校正算法,可有效防止因水面波动而引起的数值波动;
斜坡式导液孔,可有效防止淤泥杂质进入,亦可防冲击。

主要技术参数

485型:

直流供电(默认)DC 10-30V,典型24V
最大功耗0.2W
变送器电路工作温湿度-20~80℃
过载能力<1.5倍量程
防护等级IP68
外径尺寸Ф26.8mm
测量介质对不锈钢无腐蚀的油、水等(长时间测量需≤60℃)
采样时间2400次/s
长期稳定性±0.2%FS/年

模拟量型:

测量范围0-100m(可选)
测量精度0.2%FS,0.5%FS(默认)
输出信号4-20mA,0-5V,0-10V
过载能力<1.5倍量程
温度漂移0.03%FS/℃
供电电源12-36VDC典型24V
功耗0.48W
介质温度-10~50℃
测量介质对不锈钢无腐蚀的油、水等
防护等级IP68
负载能力电流带负载能力:≤500Ω
电压输出电阻:≤510Ω

产品选型

RS-
公司代号

PM200-
通用投入式液位变送器

01~99-
量程(99代表定制量程,其他数值是量程米数)

N01-
485 通讯(ModBus-RTU 协议)

A050.5级精度(默认),可选0.2级精度(A02)和0.1级精度(A01)

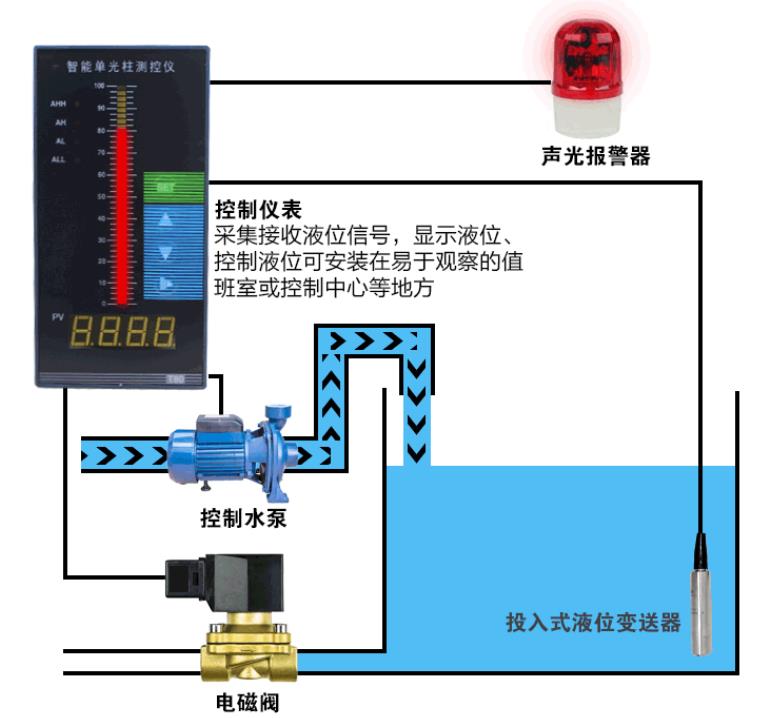

系统框架图

投入式液位变送器系统框架图

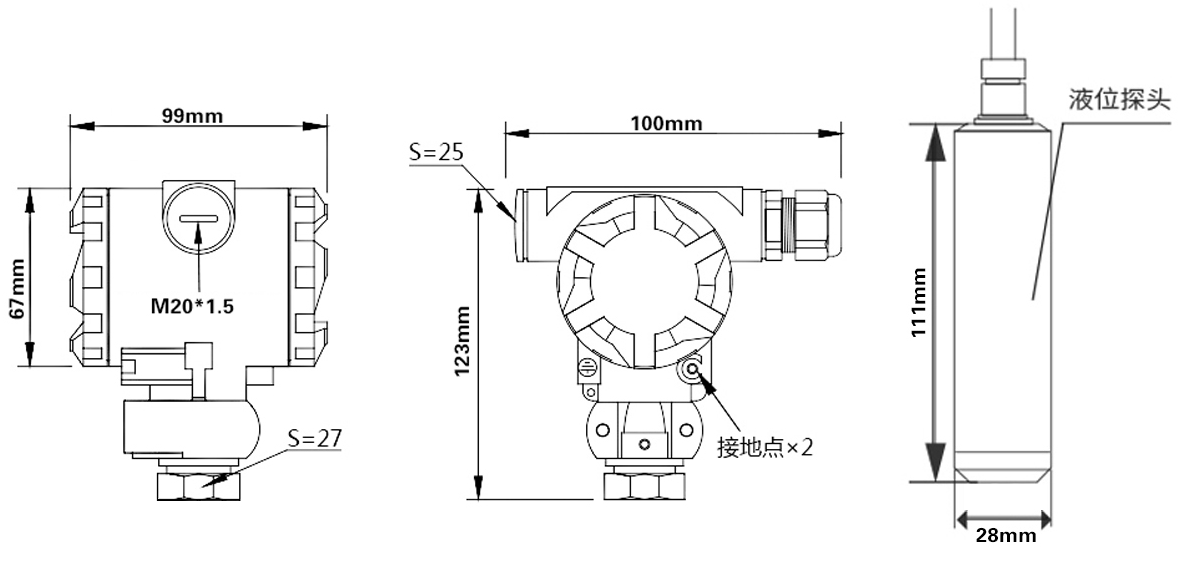

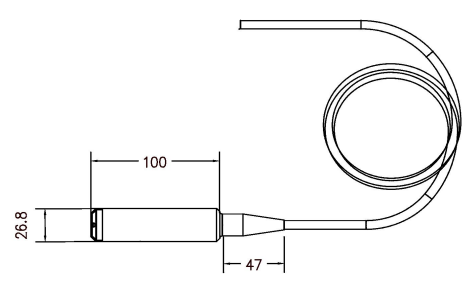

尺寸说明

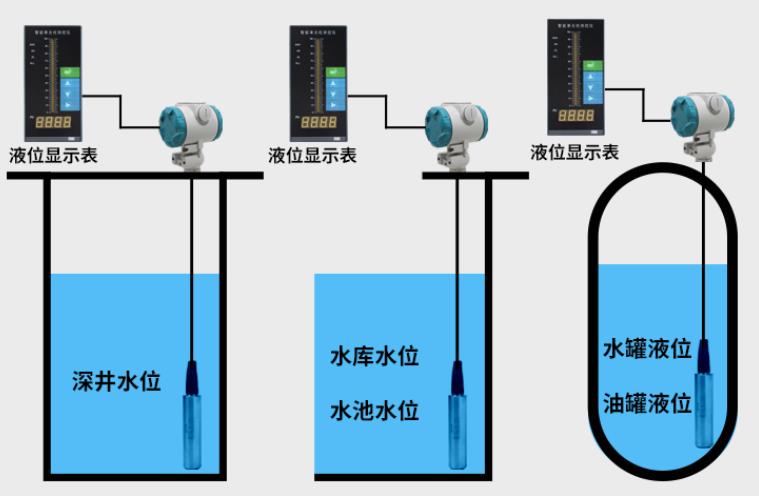

安装说明

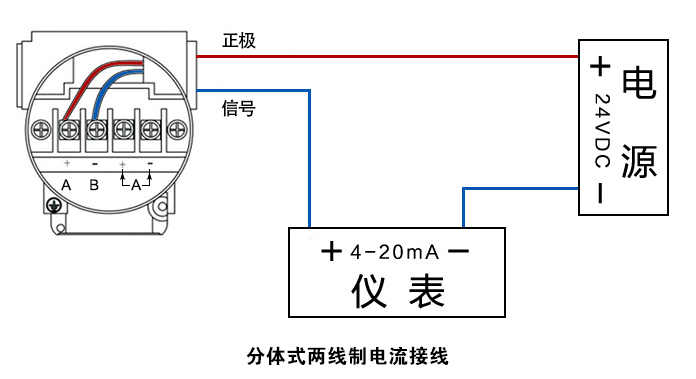

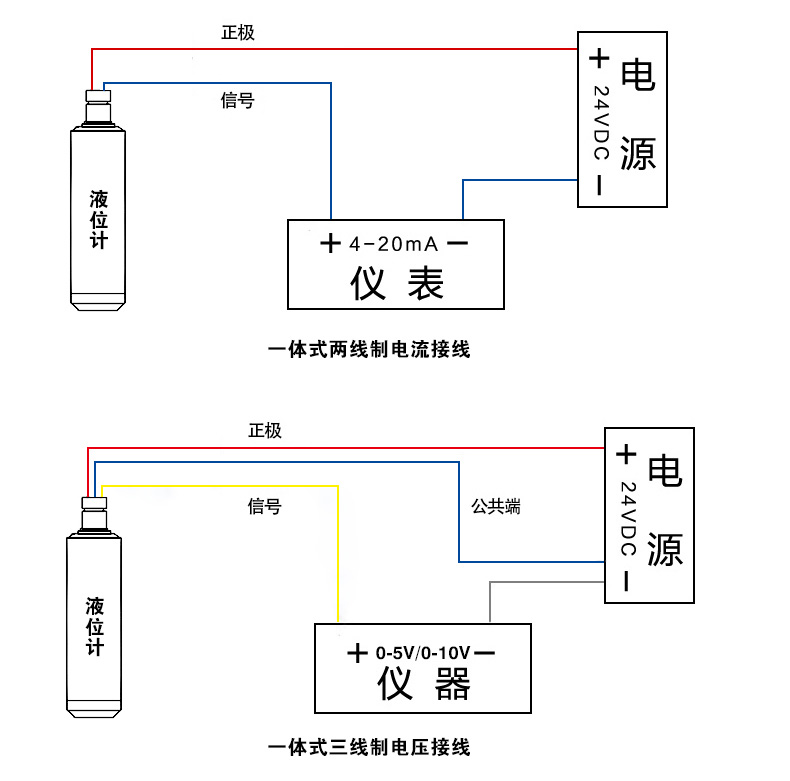

接口说明
