产品型号:RS-WG-4G-*-3030
产品概述

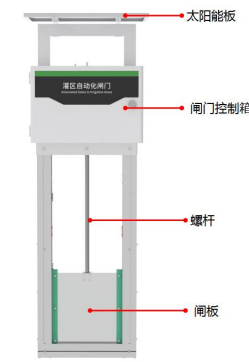

智能测控一体化闸门,作为灌区明渠管理的智能化核心单元,集成了闸门执行机构、高精度传感器阵列、先进的机电控制系统、稳定的供电模块以及高效的通讯系统,实现了渠道的全面自动化控制与精准测量。此系统能够实时采集水位、过闸流速等关键数据,并依据预设的目标流量参数,自动调节闸门的开启程度及启闭状态,确保水流管理的精确性与高效性。
智能测控一体化闸门不仅提供了详尽的用水记录,助力用户精准掌握水资源使用情况, 还支持本地直接操控与远程网络监控的双重管理模式。通过网络平台,用户可以随时随地查看闸门状态、监控水流动态,实现管理的便捷化与实时化。
该闸门的引入,极大地提升了渠道与口门的智能化控制能力,是推动灌区信息化管理水平跃升的关键一步。结合田间布置的智能传感器,构建成完整的智能灌排系统,系统能够依据不同作物的具体汲水需求,自动调整灌溉与排水策略,实现了灌溉作业的精准化、科学化。 这种智能化的灌排方式,不仅有效节约了水资源,还促进了农作物的健康生长,提高了农业 生产效率与可持续性。
功能特点
多种控制模式,可实现开孔控制、水位控制等。
4G上传,可通过云平台查看设备数据并可控制闸门。
安装方便,一体式闸门,免去现场组装的困扰。
操作简单,只需在平台简单操作,便可以完成闸门的控制。
使用寿命长,铝合金主体及不锈钢螺杆耐腐蚀材料,运动副采用超高分子耐磨材料。
主要技术参数
供电电源 | 12V DC或太阳能供电 |
功耗 | 待机功率:1.5W 工作功率:20W |
传输方式 | 4G上传 |
闸板尺寸 | 30*30cm或40*40cm |
位置控制精度 | ≤5% |
密闭性 | 密封件每延米小于0.25L/min |
驱动方式 | 螺杆式启闭 |
驱动电机 | DC12V直流马达 |
启闭速度 | 2~4mm/s |
工作温度 | -20~70℃ |
太阳能供电系统 | 35W/20Ah |
产品选型
RS- | 公司代号 | ||||
WG- | 灌区自动化闸门 | ||||
4G- | 4G上传 | ||||
100- | 钣金材质 | ||||
200- | 铝合金材质 | ||||
3030 | 尺寸30*30cm | ||||
4040 | 尺寸40*40cm |

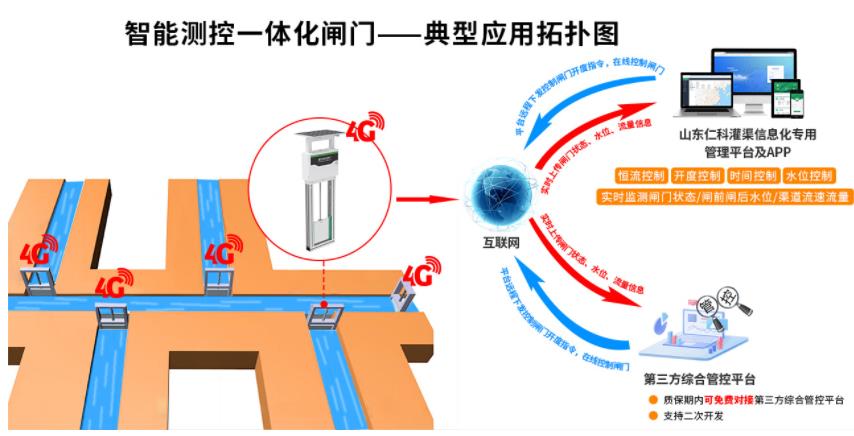

系统框架图

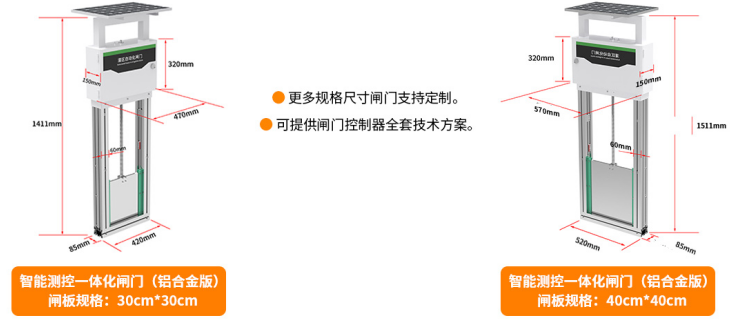

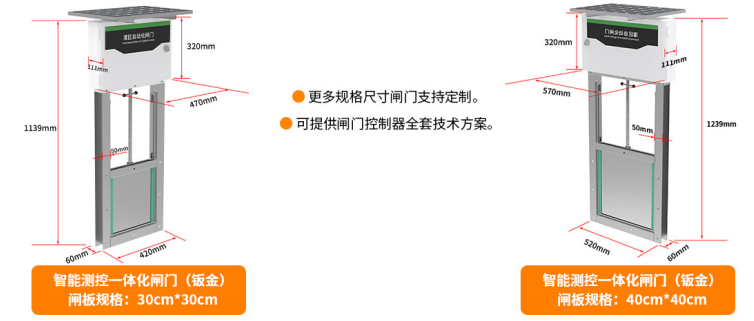

尺寸说明

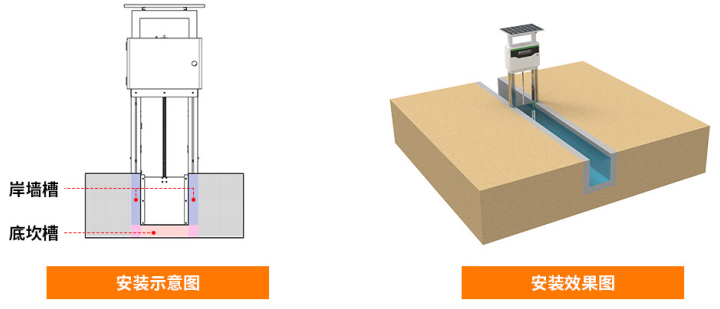

安装说明

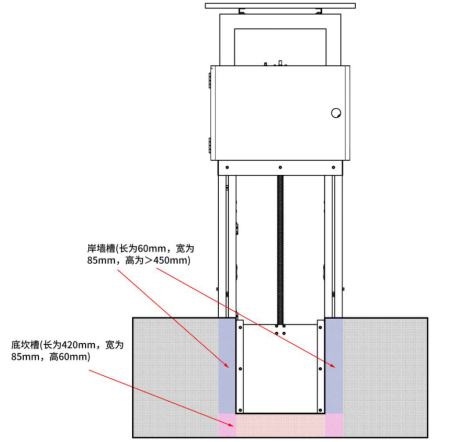

(1)渠道修筑时根据闸门的型号预留好岸墙槽和底坎槽。
(2)浇灌的渠道凝固后,将一次灌浆面清理干净,并用电铲打毛。
(3)底槽平整,清理。
(4)将装配好的闸门置入门槽内,调直闸体,将闸门中心线与闸后渠道中心线重合。
(5)闸门保持固定,并进行二次浇筑槽位。
接口说明
