光照CO2温湿度变送器

产品型号:RS-GZCO2WS-N01-2-*

我司自主研发了此款四合一变送器,能够满足农业大棚,花卉培养等各类场合进行CO2浓度、光照度及温湿度的监测需求。
产品详情

产品概述

光照CO2温湿度变送器。该变送器采用进口NDIR传感器进行CO2浓度测量,反应迅速灵敏,避免了传统电化学传感器的寿命及长时间漂移问题;采用高精度感光变送器测量光照度,输出数值计量单位为Lux;采用瑞士原装进口温湿度测量单元测量温湿度,测量精度高、抗干扰能力强。

该变送器采用485通信,标准ModBus-RTU通信协议,通信地址及波特率可设置,最远通信距离2000米。设备10-30V宽压供电,外壳防护等级高,能适应现场各种恶劣条件。

功能特点

光照度检测输出数值计量单位为Lux,量程有0~65535Lux、0~20万Lux可选,监测精度高;

CO2浓度测量采用进口NDIR传感器进行,量程为0~5000ppm(默认),测量范围宽,受温度影响小;

温湿度测量采用瑞士原装进口的温湿度测量单元,测量精度高、抗干扰能力强;

设备采用10~30V的宽压供电,外壳采用壁挂式防水壳,防护等级高,能适应现场各种恶劣条件。

主要技术参数

直流供电(默认)10-30VDC
最大功耗0.8W(24V DC)

精度

湿度±3%RH(60%RH,25℃)
温度±0.5℃(25℃)
光照强度±7%(25℃)
CO2±(40ppm+ 3%F·S) (25℃)
工作温度-10℃~+50℃
工作湿度0%RH~80%RH
光照强度量程0-65535Lux;0-20万Lux
温湿度量程-40℃~+60℃,0%RH~80%RH
CO2量程0~5000ppm
长期稳定性温度≤0.1℃/y
湿度≤1%/y
光照强度≤5%/y
CO2 稳定性:<2%FS  非线性:<1%FS
响应时间温度≤18s(1m/s风速)
湿度≤6s(1m/s风速)
光照强度0.1s
CO2≤90s
输出信号RS485(Modbus协议)
预热时间2min(可用)、10min(最大精度)
数据更新间隔2s

产品选型

RS-
公司代号

GZCO2WS-
光照CO2温湿度一体变送器

N01-
RS485(M0dbus协议)

2-
壁挂王字壳内置探头

65535光照量程0~65535Lux
20W光照量程0~200000Lux

系统框架图

光照CO2温湿度变送器系统框架图

尺寸说明

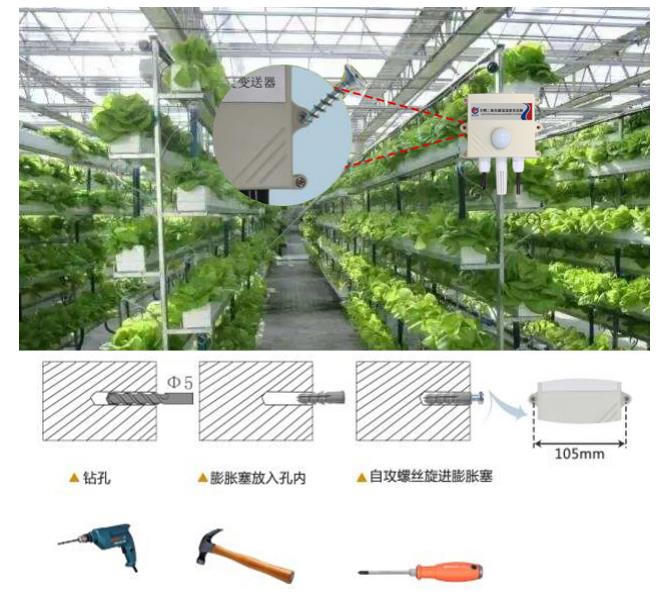

安装说明


接口说明

宽电压电源输入10~30V均可。485信号线接线时注意A\B两条线不能接反,总线上多台设备间地址不能冲突。


线色

说明

棕色

电源正(10~30V DC)

黑色

电源负

黄色

485-A

蓝色

485-B
