铝壳光照度变送器
产品型号：RS-GZ-*-AL-*
光照度变送器
散射辐射变送器
紫外线温湿度传感器
大气能见度测量仪
光照二氧化碳温湿度变送器
吸顶式光照变送器
蒸发量变送器
光合有效辐射传感器
铝壳紫外线变送器
光电式太阳总辐射变送器
热电式太阳总辐射变送器
LORA光照度采集器
产品概述
该变送器是一款光精度感光变送器，输出数值计量单位为Lux,设备采用铝制外壳,防护等级IP65，防护等级高。RS485/4-20mA/0-10V/0-5V多种输出信号可选，产品供电为10-30V宽电压供电，主要应用于农业大棚、花卉培养温室、农业大田、电子设备生产线等需要光照度监测的场合。
功能特点
高精度光照度检测测量范围0-6万Lux、0-20万Lux可选。
RS485/4-20mA/0-10V/0-5V多种输出信号可选。
铝制外壳，防护等级高，可用于室外或恶劣的现场环境。
7-30V直流宽电压供电。
主要技术参数
485型：
直流供电（默认） | 7-30V DC |
更大功耗 | 0.4W |
精度 | ±7%(25℃) |
高精度 | ±4%(25℃) |
光照强度量程 | 0-65535Lux；0-20万Lux |
长期稳定性 | ≤5%/y |
响应时间 | <1s |
输出信号 | RS485(ModBus协议) |
模拟量型：
直流供电（默认） | 7-30VDC （0~10V型产品只能DC 24V供电） | |
更大功耗 | 0.7W | |
精度 | 光照强度 | ±7%(25℃) |
光照强度量程 | 0~20万Lux范围内可选（默认0~65535Lux） | |
工作环境 | -40℃~+60℃，0%RH~80%RH | |
长期稳定性 | 光照强度 | ≤5%/y |
响应时间 | 光照强度 | <1s |
输出信号 | 电流输出 | 4mA~20mA |
电压输出 | 0~5V/0~10V | |
负载能力 | 电压输出 | 输出电阻≤250Ω |
电流输出 | ≤600Ω | |
产品选型
| RS- | 公司代号 | ||||
| GZ- | 光照度强度变送传感器 | ||||
| N01- | RS485（ModBus协议） | ||||
| I20 | 4~20mA电流输出 | ||||
| V05 | 0~5V电压输出 | ||||
| V10 | 0~10V电压输出 | ||||
| AL- | 铝制外壳 | ||||
| 65535 | 量程0-65535 | ||||
| 200000 | 量程0-20万 | ||||
| 6WH | 6万高精度选型，更大误差4% | ||||
| 20WH | 20万高精度选型，更大误差4% | ||||

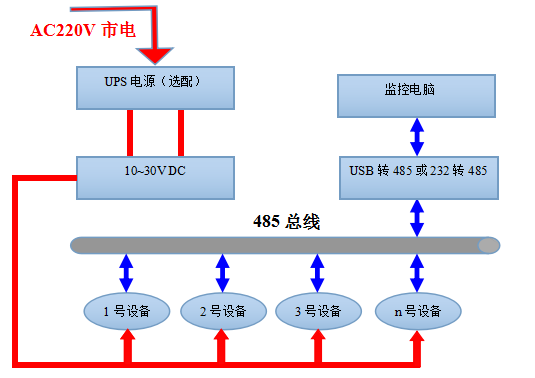

系统框架图

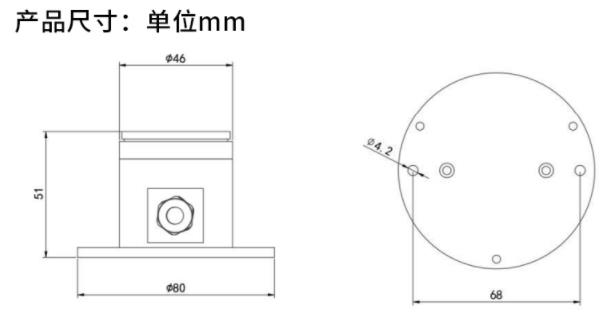

尺寸说明
安装说明
1、使用螺丝透过传感器上的安装孔，将传感器固定在安装位置上。
2、确保设备与地面平行（可调节手拧螺丝并查看水平泡状态来确定是否平行）。
3、安装完成后，摘除保护盖。
接口说明
线色 | 说明 | |
电 源 | 棕色 | 电源正（7~30V DC） |
黑色 | 电源负 | |
通 信 | 黄色 | 485-A |
蓝色 | 485-B |
