光电式太阳总辐射变送器

产品型号:RS-RA-*-AL

RS-RA-N01-AL太阳总辐射传感器采用光电原理,可用来测量光谱范围在0.3~3μm的太阳辐射。
产品详情

产品概述

太阳总辐射传感器采用光电原理,可用来测量太阳光下的总辐射值。辐射传感器采用高精度的感光元件,宽光谱吸收,全光谱范围内吸收量高,稳定性好;同时感应元件外安装透光率高达95%的防尘罩,防尘罩采用特殊处理,减少灰尘吸附,有效防止环境因素对内部元件的干扰,能够较为精准的测量太阳辐射量。

功能特点

采用高精度感光元件,光谱范围内吸收量高。

自带水平仪及调节手轮,现场方便调节。

高透明防尘罩,感光度好,表面特殊处理,防止灰尘吸附。

宽电压供电DC 7~30V。

主要技术参数

供电范围7V~30V DC
(0-10V型输出供电电压只能DC 24V)
输出方式485(标准ModBus-RTU协议),4-20mA电流输出,0-5V、0-10V电压输出
功耗485:0.06W
4-20mA/0-5V/0-10V:0.6W
工作湿度0%~100%RH
工作温度-25℃~60℃
测量对象太阳光
测量范围0~1800W/㎡
分辨率1W/㎡
响应时间≤10s
非线性485:<±2%
4-20mA/0-5V/0-10V:<±3%
年稳定度485:≤±2%
4-20mA/0-5V/0-10V:<±3%

产品选型

RS-
公司代号

RA-
太阳总辐射传感器

N01-
485输出(标准ModBus-RTU)

AL铝制外壳

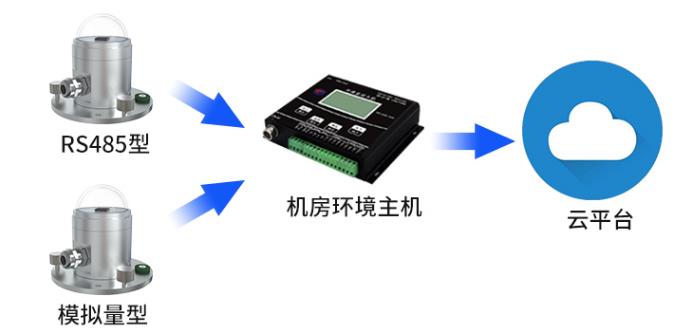

系统框架图

光电式太阳总辐射变送器系统框架图

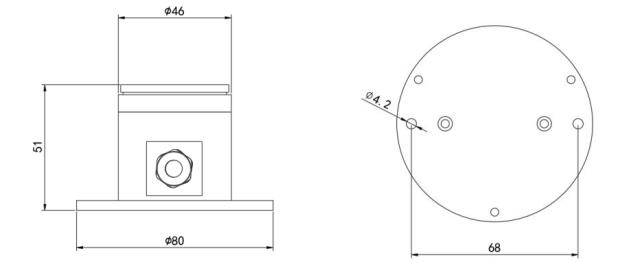

尺寸说明


单位:mm

安装说明

1. 使用螺丝透过传感器上的安装孔,将传感器固定在安装位置上

2. 确保设备与地面平行(可调节手拧螺丝并查看水平泡状态来确定是否平行)

3. 安装完成后,摘除保护盖


接口说明


线色

说明

电源

棕色

电源正(7~30V DC)

黑色

电源负

通信

绿色

485-A

蓝色

485-B
