485型工业风管式液晶温度变送器

产品型号:RS-WD-N01-9C-LCD

工业风管式温度变送器变送器采用我公司最新的温度测量技术。输出信号类型为RS485,最远可通信2000米,标准的ModBus协议,支持二次开发;广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。
产品详情

产品概述

工业风管式温度变送器采用我公司最新的温度测量技术。输出信号类型为 RS485,最远可通信 2000 米, 标准的 ModBus 协议,支持二次开发;广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药 化工等行业。

功能特点

采用高精度温度测量单元,典型温度年漂移≤0.03℃。
采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置。
现场可通过按键修改地址、波特率。
交直流供电均可,DC12~36V 或者 AC24V(±20%)。
滑动式法兰,安装高度可调节。

主要技术参数

供电DC12~36V 或者 AC24V(±20%)
最大功耗1.2W
精度温度±0.2℃(25℃)
温度量程-40℃~120℃ 默认:-40℃~+80℃
变送器电路工作温湿度-20℃~+60℃,0%RH~99.9%RH(非结露)
探头工作温度-40℃~120℃ 默认:-40℃~+80℃
探头工作湿度0%RH-100%RH
长期稳定性温度≤0.03℃/y
响应时间温度≤25s(1m/s风速)
允许最大气流速度16m/s
输出信号RS485(ModBus 协议)

产品选型

RS-
公司代号

WD-
温度变送、传感器

N01-
485通讯(ModBus-RTU协议)

9C-
工业风管式

LCD带液晶显示

系统框架图

485型工业风管式液晶温度变送器系统框架图

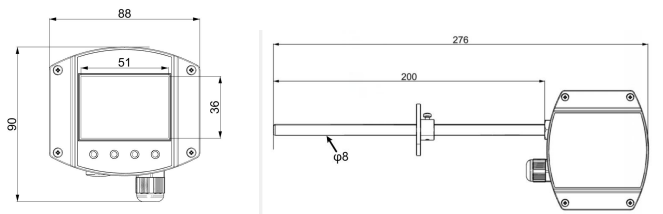

尺寸说明


单位:mm

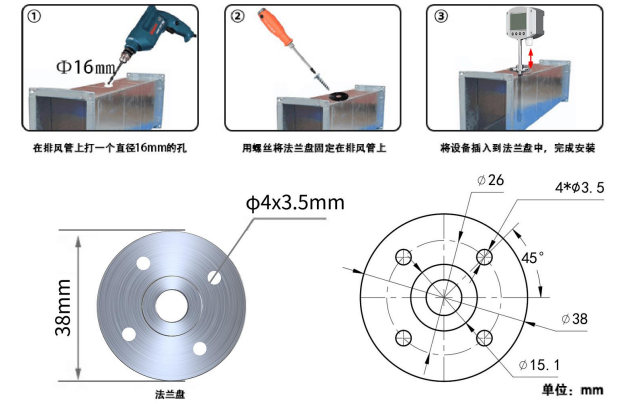

安装说明


接口说明
