485型工业探杆温度变送器

产品型号:RS-WD-N01-9D-*

工业探杆温度变送器采用我公司最新的温度测量技术。输出信号类型为 RS485,最远可通信 2000 米,标准的 ModBus 协议,支持二次开发。
产品详情

产品概述

工业探杆温度变送器采用我公司最新的温度测量技术。输出信号类型为 RS485,最远可通信 2000 米, 标准的 ModBus 协议,支持二次开发;广泛应用于楼宇自动化、气候与暖通信号采集、大棚温室以及医药化工等行业。

功能特点

采用高精度温度测量单元,典型温度年漂移≤0.03℃。

采用专用的485电路,标准ModBus-RTU通信协议,通信地址及波特率可设置。

现场可通过拨码修改地址、波特率。

交直流供电均可,DC12~36V 或者 AC24V(±20%)。

滑动式法兰或套管安装,安装高度可调节。

最高防护等级可达IP65。

主要技术参数

供电DC12~36V 或者 AC24V(±20%)
最大功耗0.1W
精度±0.2℃(25℃)
温度量程-40℃~120℃
变送器元件耐温及湿度-40℃~+80℃,0%RH~95%RH(非结露)
长期稳定性≤0.03℃/y
响应时间≤25s(1m/s风速)
允许最大气流速度16m/s
输出信号RS485(ModBus 协议)

产品选型

RS-
公司代号

WD-
温度变送、传感器

N01
输出方式

9D-
工业探杆温度变送器

FL带法兰
TG带传感器保护套管

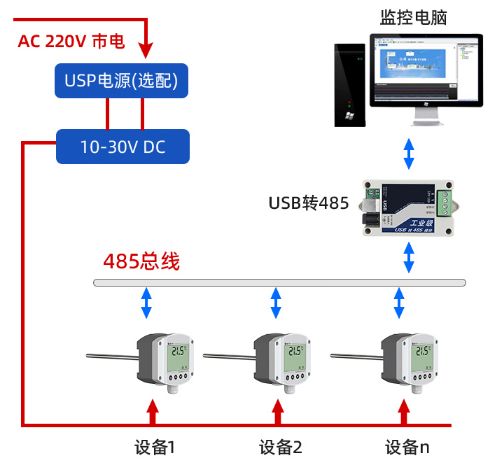

系统框架图

485型工业探杆温度变送器系统框架图

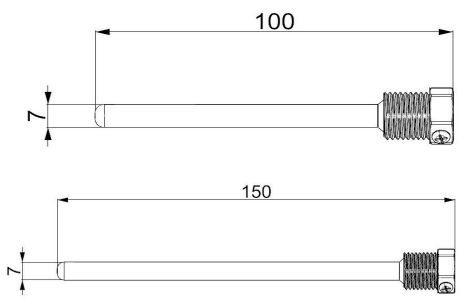

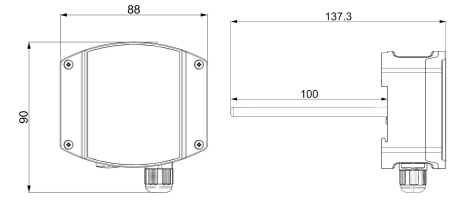

尺寸说明



单位:mm

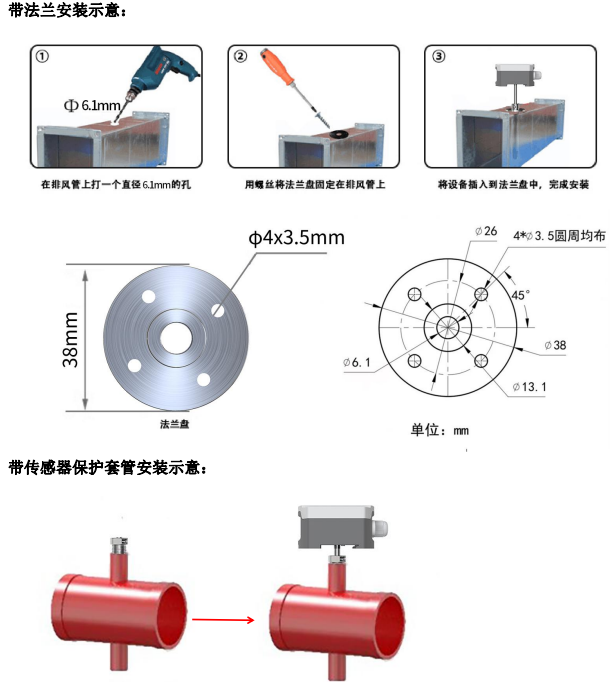

安装说明

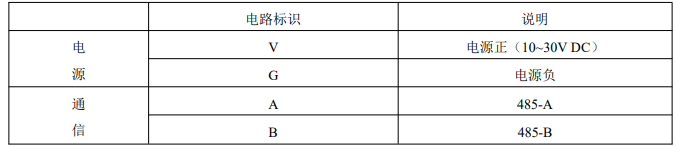

接口说明
