LORA土壤采集器

产品型号:RS-TR-LORA-2-*

RS-TR-LORA-2用公司独有的LoRa无线通信协议,是一款低功耗LORA土壤温度水分采集器。
产品详情

产品概述

LORA土壤温度水分采集器。产品采用公司独有的LoRa无线通信协议,通信上即避免了信号传输过程中测点之间的相互干扰,又避免了传统无线设备通信传输距离过短、穿透性不足、功耗高的问题。

采用的传感器适用于土壤温度以及水分的测量,经与德国原装高精度传感器比较和土壤实际烘干称重法标定,精度高,响应快,输出稳定。受土壤含盐量影响较小,适用于各种土质。可长期埋入土壤中,耐长期电解,耐腐蚀,抽真空灌封,完全防水。在工程实施中避免了大工作量的通讯线缆、管线、供电线路的铺设,用户也可根据现场实际使用情况,方便的调整安装位置。

功能特点

LORA 土壤采集器采用LoRa扩频通信技术,传输距离远,抗干扰能力强,功耗低。

采集器通信距离最远可达视距3000米。

采集器电池可更换。通用3.6V锂亚电池。

采集器连接网关后可通过我司农业四情平台远程监测实时数据。

采集器可对自身的电量,信号及传感器的实时数据进行实时监测并通过LoRa无线通信方式上传。

采集器防护等级IP65,可于室外使用。

传感器测量精度高,响应速度快、互换性好。

传感器受土壤含盐量影响较小,可适用于各种土质。

传感器完全密封,耐酸碱腐蚀,可埋入土壤或直接投入水中进行长期动态检测。

主要技术参数

供电DC 3.6V锂亚电池
续航时间搭配我司提供电池,5min上传一次数据可连续使用3年
采集器电路工作温度-20℃~+60℃
采集器输出信号LoRa无线信号
采集器传输距离室内市区可穿3-4堵混凝土墙
室外视距3000m
采集器防护等级IP65
传感器工作温度-40℃~+60℃
传感器内核芯片耐温85℃
传感器土壤水分参数量程0-100%
分辨率0.1%
精度0-50%内±2%,50-100%内±3%
(棕壤,60%,25℃)
传感器土壤温度参数量程-40~80℃
分辨率分辨率:0.1℃
精度±0.5℃(25℃)
传感器防护等级IP68
传感器探针材料防腐特制电极
传感器密封材料黑色阻燃环氧树脂
传感器默认线缆长度2m,线缆长度可按要求定制
传感器外形尺寸45*15*123mm

产品选型

RS-
公司代号

TR-
土壤采集器

LORA-
LoRa无线通信

2-
壁挂王字壳

WS土壤温度水分采集器
SD土壤水分采集器

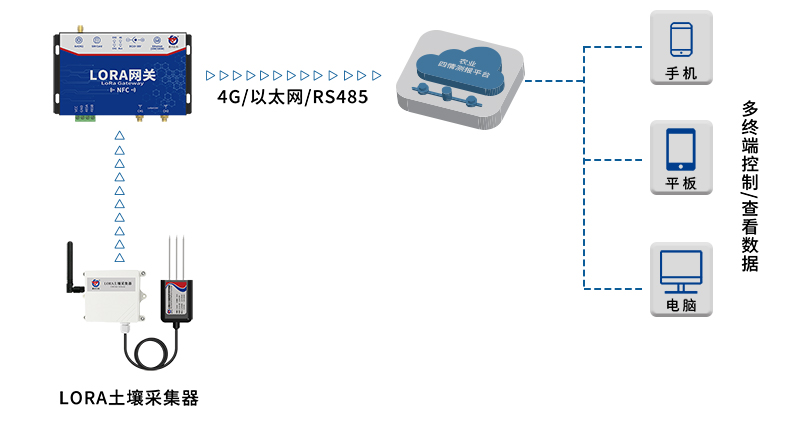

系统框架图

LORA土壤采集器系统框架图

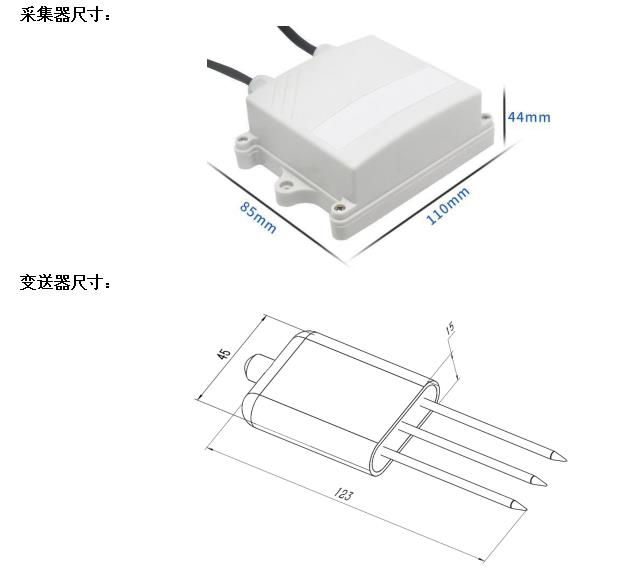

尺寸说明


安装说明

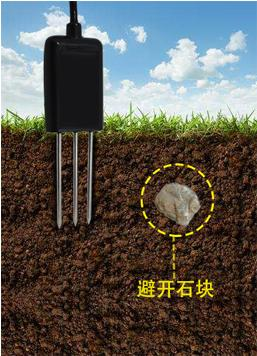

速测方法

选定合适的测量地点,避开石块,确保钢针不会碰到坚硬的物体,按照所需测量深度抛开表层土,保持下面土壤原有的松紧程度,紧握传感器垂直插入土壤,插入时不可左右晃动,一个测点的小范围内建议多次测量求平均值。


埋地测量法

垂直挖直径>20cm的坑,在既定的深度将传感器钢针水平插入坑壁,采集器不可填埋到土里,将坑填埋严实,稳定一段时间后,即可进行连续数天,数月乃至更长时间的测量和记录。


接口说明

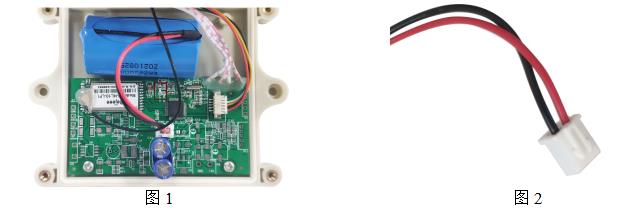

采集器安装时需先拆开外壳装入通用对插锂亚电池(外壳移动请不要用力拖拽,防止壳体内部的排线被拽断),电池放在电路板上方位置,如图1,(注:若自行购买电池需注意插头的走线,走线如图2),指示灯(电池上方红框圈出位置)会快速闪烁,闪烁完成后保持熄灭状态。
