土壤张力传感器

产品型号:RS-TRZL-*-1-*

外壳采用透明PVC塑料管,可直观观测水位,响应速度快,有效感知土壤环境。 不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。 支持10-24V宽电压充电,采用标准的ModBus-RTU485通信模式,最远通信2000米。
产品详情

产品概述

 在现代农业中,土壤张力传感器的作用十分显著。当土壤张力传感器采集到种植的作物土壤水分动态含量数据后,再依据作物的长势变化,进行更加精准的灌溉措施,不仅仅可以记录土壤张力变化数据,还能帮助种植者不断补充作物种类的土壤环境数据资料,对改良作物品种,提升作物品质、产量有着很重要的意义。产品采用标准的ModBus-RTU485通信,最远可通信2000米。

产品采用透明PVC塑料管,可清晰地看出设备中剩余水量的多少,方便加水。产品适用于需检测土壤墒情与旱情信息的场所,多用于农业作物种植中监测作物是否缺水,从而更好地浇灌作物。

功能特点

外壳采用透明PVC塑料管,可直观观测水位,响应速度快,有效感知土壤环境。

不受土壤中盐离子的影响,化肥、农药、灌溉等农业活动不会影响测量结果,数据精准。

支持10-24V宽电压充电,支持标准的ModBus-RTU485通信模式,最远通信2000米,及4~20mA电流信号输出。

主要技术参数

变送器元件耐温0℃-80℃
测量范围-100kPa-0
测量精度±0.5kPa(25℃)
分辨率0.1kPa
供电方式10-24V宽直流供电
外壳使用材料透明PVC塑料管
防护等级IP67
输出信号RS485(ModBus协议),4~20mA电流输出
功耗RS485:0.8W,4~20mA:0.5W
响应时间200ms

真空表型:

测量范围

-100-0kPa

真空表精度

2.5级

工作温度

0℃-60℃

分辨率

1kPa

外壳使用材料

透明PVC塑料管、不锈钢材质机械表

防护等级

IP67

产品选型

RS-
公司代号

TRZL-
土壤张力传感器

N01-
标准ModBus-RTU485通信
I20
4~20mA电流输出
ZKB-
真空表型

1-
土壤张力传感器壳体

15测量深度15cm
30测量深度30cm
45测量深度45cm
60测量深度60cm
75测量深度75cm
90测量深度90cm
105测量深度105cm
120测量深度120cm

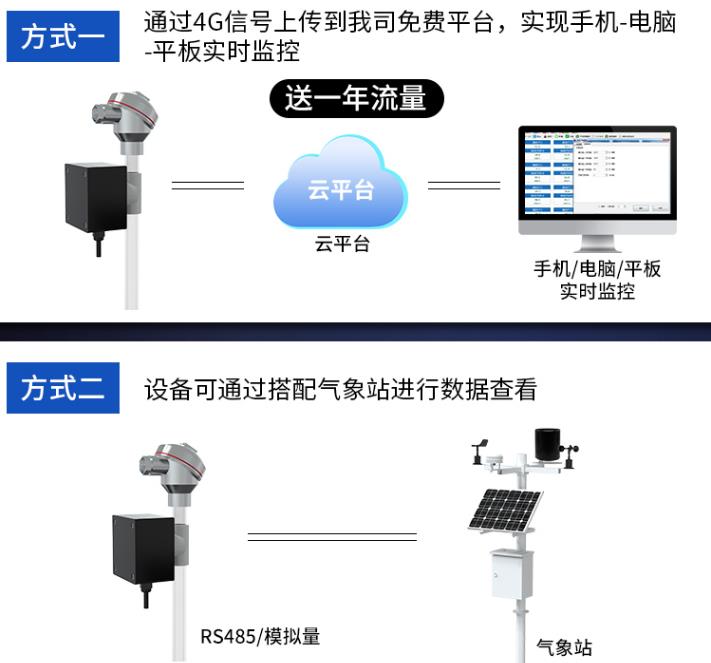

系统框架图

土壤张力传感器系统框架图

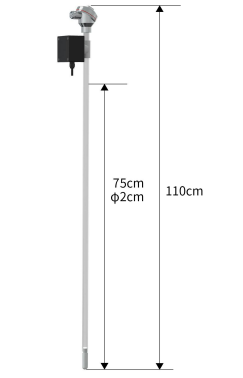

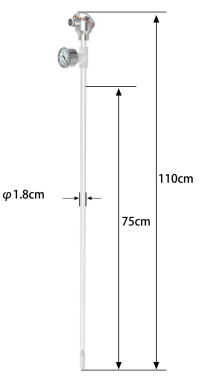

尺寸说明


安装说明

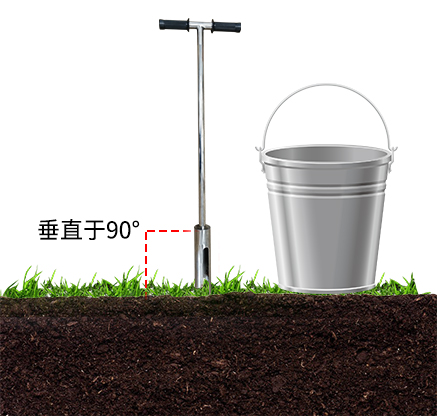

第一步:使用土钻在合适的位置打孔

1.将直径20mm土钻竖直于地面,双手紧握手柄顺时针下压慢速转动。(注意:不要太用力,务必慢速多转几圈,防止钻头跑偏至孔洞打歪)

2. 将取土钻从孔洞中取出,放入桶中将土钻中的土收集到桶中用以下一步和泥浆。

3. 反复持续上述打孔、取土,并在此过程中尝试性地将传感器轻放入孔洞中(请勿将设备用力触底),以测试孔洞的深度是否合适;若有卡顿,则使用土钻修正,保证传感器放入、取出都比较顺畅;直到孔深与传感器所标识的安装位置齐平,打孔完成。

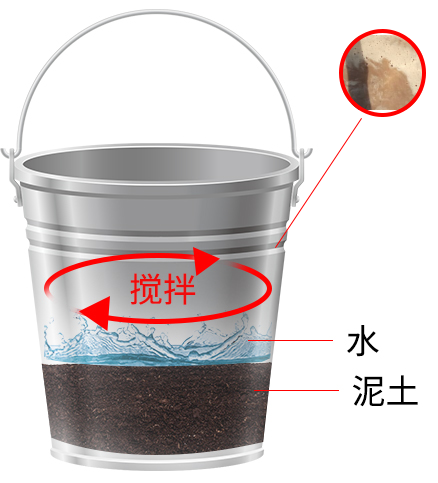

第二步:制作泥浆

1.挑出土壤中的杂质,石子、草根、不容易溶解的土块等。将土壤搓细,以便和泥浆。

2.倒入适量水,充分搅拌至粘稠状;壤土泥浆一般不能稠于“芝麻酱”状;和泥浆完成。


第三步:灌浆安装

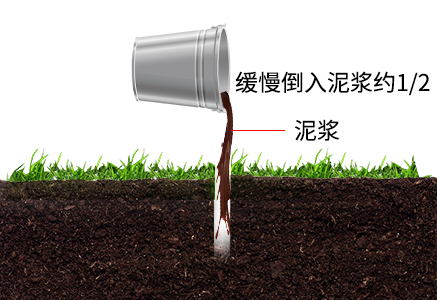

1. 将泥浆缓慢倒入孔洞,大概到孔洞1/2的位置;可根据实际情况酌情增减。

2. 将传感器慢慢放入孔洞中,向一个方向慢慢转动并下压,速度过快可能会导致气泡不能被完全排出。(注意:再转动下压的过程中不可以上拔传感器,防止气体再次吸入孔中)

3.当传感器安装到正确的深度后(零刻度线与地面平齐),设备周围会溢出一些泥浆,灌浆完成。(注意:将传感器周围3cm以外多余的泥浆清除,防止结块影响水分下渗)

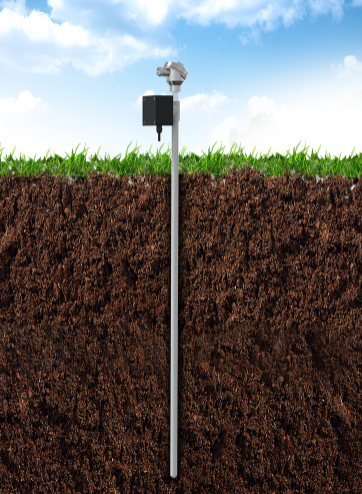

第四步:安装完成

将设备接好电源线和485通信线上电24小时后便可进行数据采集。

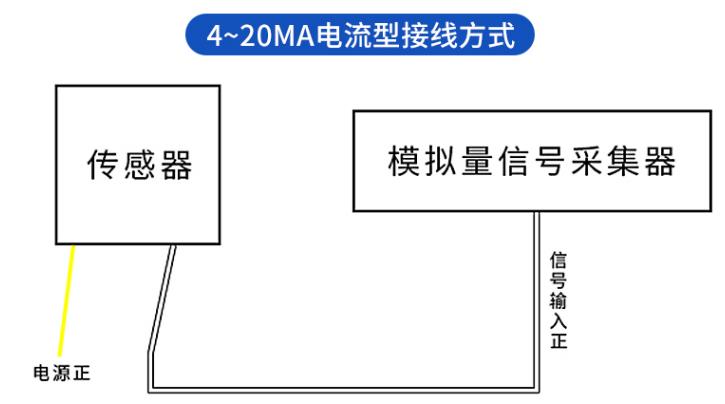

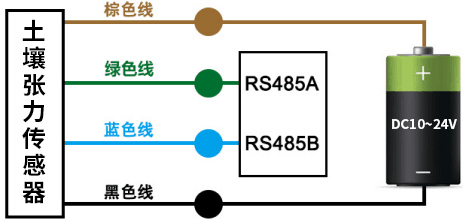

接口说明



线色

说明

棕色

电源正(10~24V DC)

黑色

电源负

绿色

485-A

蓝色

485-B
